Numero morsetto Descrizione Tipo ingresso
14-17-20 Comune ingressi di comando (GND permanente) -
13 Ingresso finecorsa di apertura (con il dip 2-1 in OFF) Normalmente chiuso
15 Ingresso finecorsa di chiusura (con il dip 2-1 in OFF) Normalmente chiuso
16 Ingresso pulsante di sola apertura, dedicato per timer o detector per spire a induzione magnetica Normalmente aperto
18 Ingresso di comando sequenziale, per il comando della corsa completa del cancello Normalmente aperto
19 Ingresso di comando sequenziale, per il comando della corsa pedonale del cancello Normalmente aperto
21 Ingresso per arresto del cancello Normalmente chiuso
22 Ingresso fotocellula, attivo durante la chiusura del cancello Normalmente chiuso
23 Ingresso bordi o fotocellula interna, attivo durante la chiusura e l’apertura del cancello Normalmente chiuso

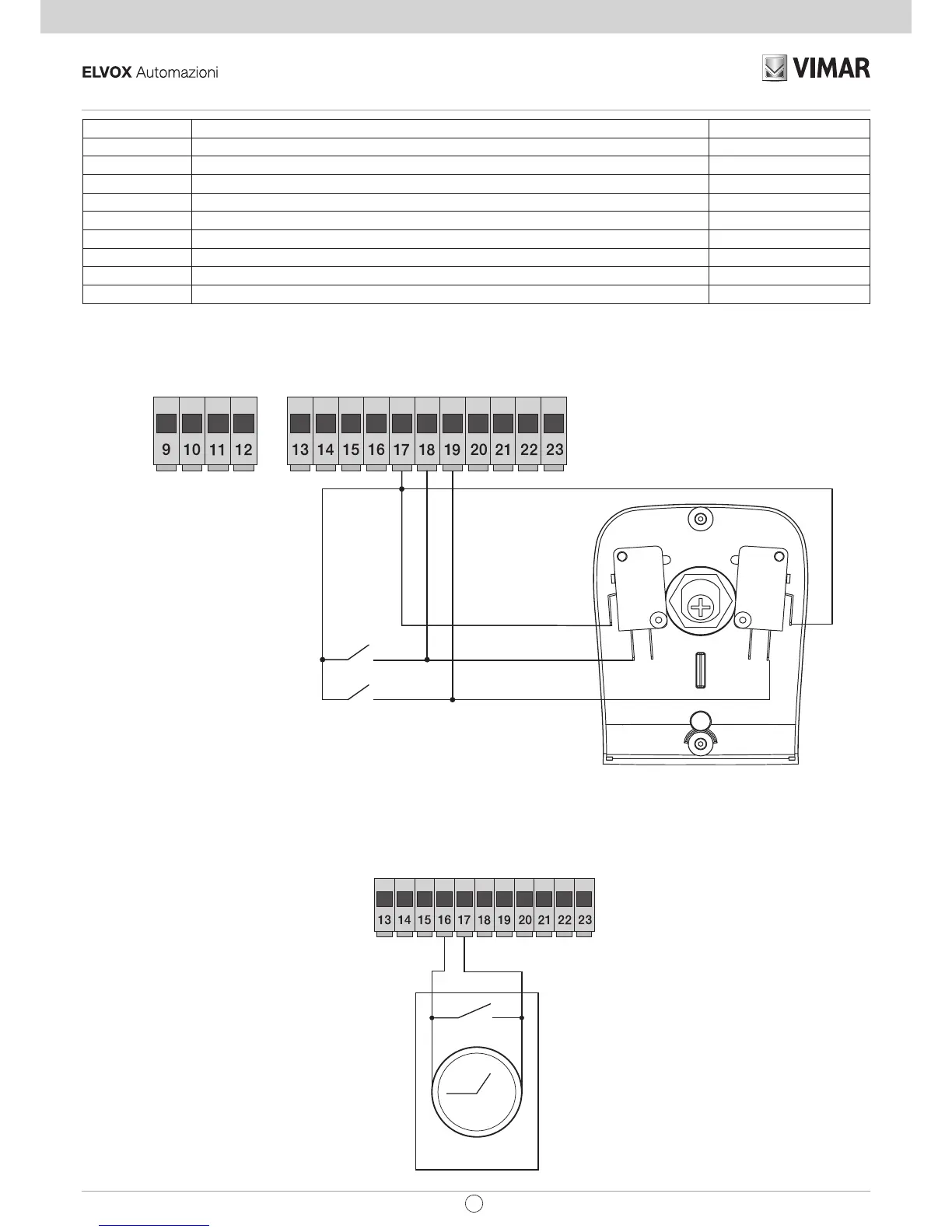

3.4- Collegamento pulsanti di comando e selettore a chiave, contatti normalmente aperti (i led ap/ch o aped si accendono quando viene
azionato il selettore o i pulsanti collegati in parallelo) ingresso APCH comanda l’apertura o la chiusura completa del cancello, ingresso APED comanda
l’apertura o la chiusura parziale del cancello:
3.5- Collegamento timer o detector a induzione magnetica con contatto normalmente aperto (i led apre si accende quando il timer o il
detector a induzione magnetica sono azionati) ingresso APRI comanda l’apertura completa del cancello, fino a quando il contatto resta chiuso, il can-
cello apre e resta in posizione di apertura, i comandi APCH , APED e i radiocomandi memorizzati non sono attivi fino al riarmo del contatto da chiuso
a aperto, dopo il tempo di richiusura automatica impostato con il trimmer PAUSA, il cancello richiude, questo ingresso viene utilizzato per aprire e
tenere in posizione di apertura il cancello nelle fasce orarie di maggiore afflusso:
