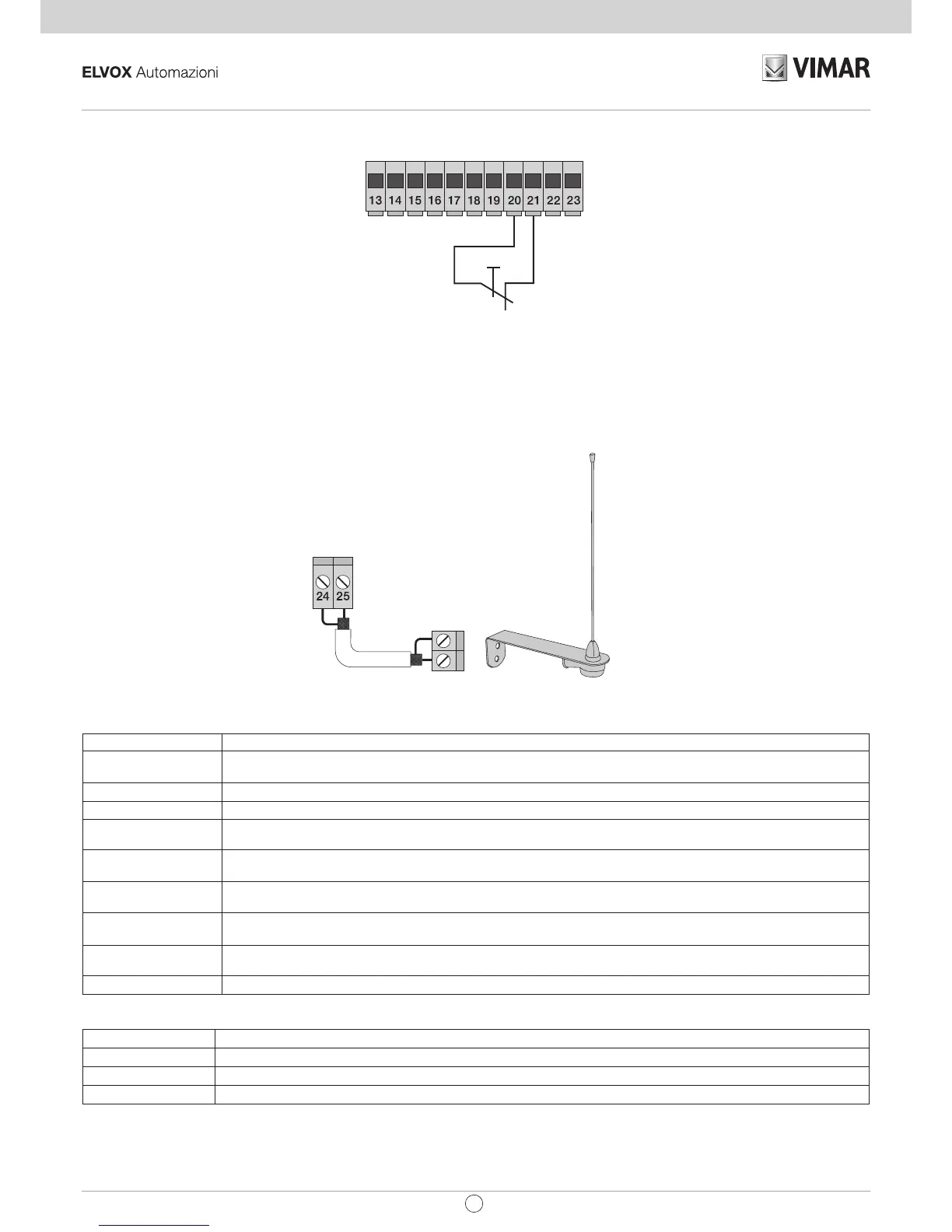

3.9- Collegamento pulsante di arresto: contatto normalmente chiuso, l’apertura del contatto provoca l’arresto del cancello e la sospensione
del tempo di richiusura automatica (a pulsante non impegnato il led STOP deve essere acceso), se non utilizzato fare un ponticello tra COM e
STOP:
N.B.: se nell’impianto non sono presenti le fotocellule, bordi sensibili o pulsanti di arresto, gli ingressi FOTO, STPA e STOP devono essere
ponticellati (non attivare la funzione di fototest e selezionare il bordo a switch, dip switch 1.4 e 1.8 settati in OFF).
3.10- Collegamento antenna:
in dotazione viene fornito il filo rigido di 17cm già cablato, per aumentare la portata collegare l’antenna come riportato in figura:
4 - Descrizione dei LED presenti sul circuito:
5 - Pulsanti presenti sul circuito:
Sigla Descrizione
AP/CH Comanda l’apertura e la chiusura del cancello
P1 Premere per entrare in programmazione della corsa
P2 Premere per entrare in programmazione o cancellazione dei radiocomandi
Controllo preliminare:
Dopo aver dato alimentazione alla centrale il led DL9 si accende per un secondo. Controllare i led di diagnostica degli ingressi, STOP, FOTO, STPA,
FCAP e FCCH devono essere accesi, nel caso in cui uno dei contatti normalmente chiusi o uno dei contatti normalmente aperti non risulta nello stato
di riposo, il led DL9 lampeggia velocemente per indicare una eventuale anomalia.
Nel caso uno degli ingressi di sicurezza (FOTO, STOP, STPA) non venga utilizzato inserire un ponte tra COM e l’ingresso non utilizzato.
SIGLA DESCRIZIONE
APRI Visualizza lo stato dell’ingresso APRI (morsetto numero 16), se non impegnato il LED rosso resta spento (utilizzato per
comandare solo l’apertura, dedicato per il collegamento di spire a induzione magnetica o timer)
AP/CH Visualizza lo stato dell’ingresso AP/CH (morsetto numero 18), se non impegnato il LED rosso resta spento
APED Visualizza lo stato dell’ingresso APED (morsetto numero 19), se non impegnato il LED rosso resta spento
STOP Visualizza lo stato dell’ingresso STOP (morsetto numero 21), se non impegnato il LED verde resta acceso, se non viene
utilizzato ponticellare tra il morsetto COM e STOP
FOTO Visualizza lo stato dell’ingresso FOTO (morsetto numero 22), se non impegnato il LED verde resta acceso, se non viene
utilizzato ponticellare tra il morsetto COM e FOTO.
STPA Visualizza lo stato dell’ingresso STPA (morsetto numero 23), se non impegnato il LED verde resta acceso, se non viene
utilizzato ponticellare tra il morsetto COM e STPA.
FCAP Visualizza l’ingresso del finecorsa di apertura, si spegne quando il cancello è completamente aperto, se il dip-switch 2.1 è
settato in OFF
FCCH Visualizza l’ingresso del finecorsa di chiusura, si spegne quando il cancello è completamente chiuso, se il dip-switch 2.1 è
settato in OFF
DL9 Visualizza lo stato di programmazione
