1594038010 XR20CH SP r1.0 27.05.2014 XR20CH 3/4
did (0÷255 min) Con i1F=EAL o bAL Retardo para la alarma entrada digital: retardo
entre la detección de una condición de alarma externa y su señalización.
Con i1F=dor: Retardo señalización de puerta abierta.
Con i1F=PAL: Tiempo de función switch de presión: intervalo de tiempo para que
ocurra un número “nPS” de activaciones.
nPS Número activaciónes para el switch de presión: es el número de activaciones del
switch de presión que deberá producirse durante el período de tiempo did para
señalizar el evento de alarma (I2F=PAL).
Si se alcanza la activación “npS” en el lapso de tiempo “did”, apague y encienda
el controlador para reiniciar la regulación.
odc Control de puerta abierta: Determina el estado del compresor y los ventiladores a
puerta abierta: no= ventiladores y compresor normalmente regulan; FAn = ventiladores
OFF; CPr =Compresor OFF; F_C = Compresor y ventiladores OFF
rrd Regulación después alarma de puerta abierta: Yes = arranque de la regulación con
señal de puerta abierta; no = salidas no se afectan por la alarma doA.
HES Diferencial de temperatura en ciclo ahorro energía: (+30ºC / -30ºC / -22÷86°F)
incremento o decremento del Set point durante ciclo de ahorro de energía. El Set point
utilizado será SET+HES.
DIVERS
Adr Direción línea serie (0÷244).
Pbc Selección tipo de sonda: (Ptc = sonda PTC; ntc = sonda NTC).
onF Función On/Off (stand by) de teclado: n = no habilitado; oFF = habilitado;
y= habilitado; ES = no seleccionar.
dP3 Temperatura sonda auxiliaria: temperatura medida por la sonda auxiliaria.
dP4 Temperatura cuarta sonda: temperatura medida por la cuarta sonda.
rSE Set point real: (solo lectura), Set point durante el ciclo de Ahorro de Energía.
rEL Release software: (solo lectura) Version Software del microprocesor.
Ptb Tabla parametros: (solo lectura) Código del mapa de parámetros.
8. ENTRADA DIGITAL (HABILITADA CON P3P = N)
El modelo XR20CH dispone de una entrada digital (contacto limpio) y tienes diferentes
configuraciones posibles que se pueden definir a través del parámetro “i1F”.
8.1 ENTRADA MICROPUERTA (i1F=dor)
Seňaliza la abertura de la puerta de la cámera. Cuando la puerta se abre el compresor se
regula en base al valor del parámetro “odc” :
no, Fan = normal;
CPr; F_C = compresor OFF;
Durante el tiempo que la puerta está abierta, y tras el retardo transcurrido en el parámetro
“did”, la señal de alarma se activa y el display muestra el mensaje “dA” y la regulación se
reinicia si rtr = y. La alarma termina tan pronto como la entrada digital queda deshabilitada.
Durante este tiempo las alarmas de alta y baja temperatura quedan deshabilitadas.
8.2 ENTRADA CONFIGURABLE - ALARMA GENERICA (i1F=EAL)
Tan pronto como se activa la entrada digital, el XR espera durante el intervalo “did” ,
transcurrido este intervalo en el display aparece la alarma “EA”, las salidas no cambian. La
alarma finaliza en el momento en el que la entrada digital queda desactivada.
8.3 ENTRADA CONFIGURABLE - MODO ALARMA SERIA (i1F= bAL)
Cuando se activa la entrada digital, el XR espera durante el intervalo “did” , transcurrido este
intervalo en el display aparece la alarma “CA”, las salidas relé serán deshabilitadas. La alarma
finaliza en el momento en el que la entrada digital queda desactivada.
8.4 INTERVENCIÓN PRESSOSTATO (i1F=PAL)
Si en el intervalo de tiempo establecido por parámetro “did” es alcanzado un número de
intervenciones pressostato igual al parámetro “nPS” dispara la alarma. Es visualizado el
mensaje “CA”, es apagado el compresor y suspendida la regulación.
Para retomar el funcionamiento normal se tiene que apagar el instrumento y reavivarlo.
Cuando la entrada es activa el compresor siempre es apagado.
8.5 ENTRADA CONFIGURABLE - COMIENZO DE DESHIELO (i1F=dFr)
Realiza un deshielo si las condiciones son adecuadas. Después del deshielo haya terminado,
la regulación normal se restablecerá solo si la entrada digital se deshabilita, de otro modo el
instrumento debe esperar hasta el final del intervalo “MdF”.
8.6 INTERVENCIÓN ACCIÓN DEL CONTROLADOR: FRÍO-CALIENTE (i1F=Htr)
Hasta que la entrada digital es activa, es invertida en caliente la acción del revisor por frío y
viceversa.
8.7 ENTRADA CONFIGURABLE - AHORRO DE ENERGIA (i1F=ES)
La función de ahorro de energía permite el cambio del valor del Set point , pasando a un valor
Set + HES. Esta función permanece activa hasta la desactivación de la entrada digital.
8.8 POLARIDAD ENTRADA DIGITAL
La polaridad de la entrada depende del parámetro “I1P”.
CL : La entrada digital se activa cerrando el contacto;
OP: La entrada digital se activa abriendo el contacto.
9. LINEA SERIE TTL – PARA SISTEMAS DE MONITORIZACIÓN
La linea serie TTL, disponible a través del conector HOT KEY, permite, mediante un módulo
intermedio TTL/RS485 XJ485-CX, el conectar el instrumento a una red compatible ModBUS-
RTU como el sistema de monitorización dIXEL X-WEB500.
Este mismo conector puede usarse para cargar o descargar la lista de parámetros a través de
una llave “HOT KEY“.
10. SALIDA REP – OPCIONAL
El instrumeno puede ser conectado opcionalmente al X-REP, a través del conector HOT KEY.
La salida X-REP EXCLUYE la conexión serial.

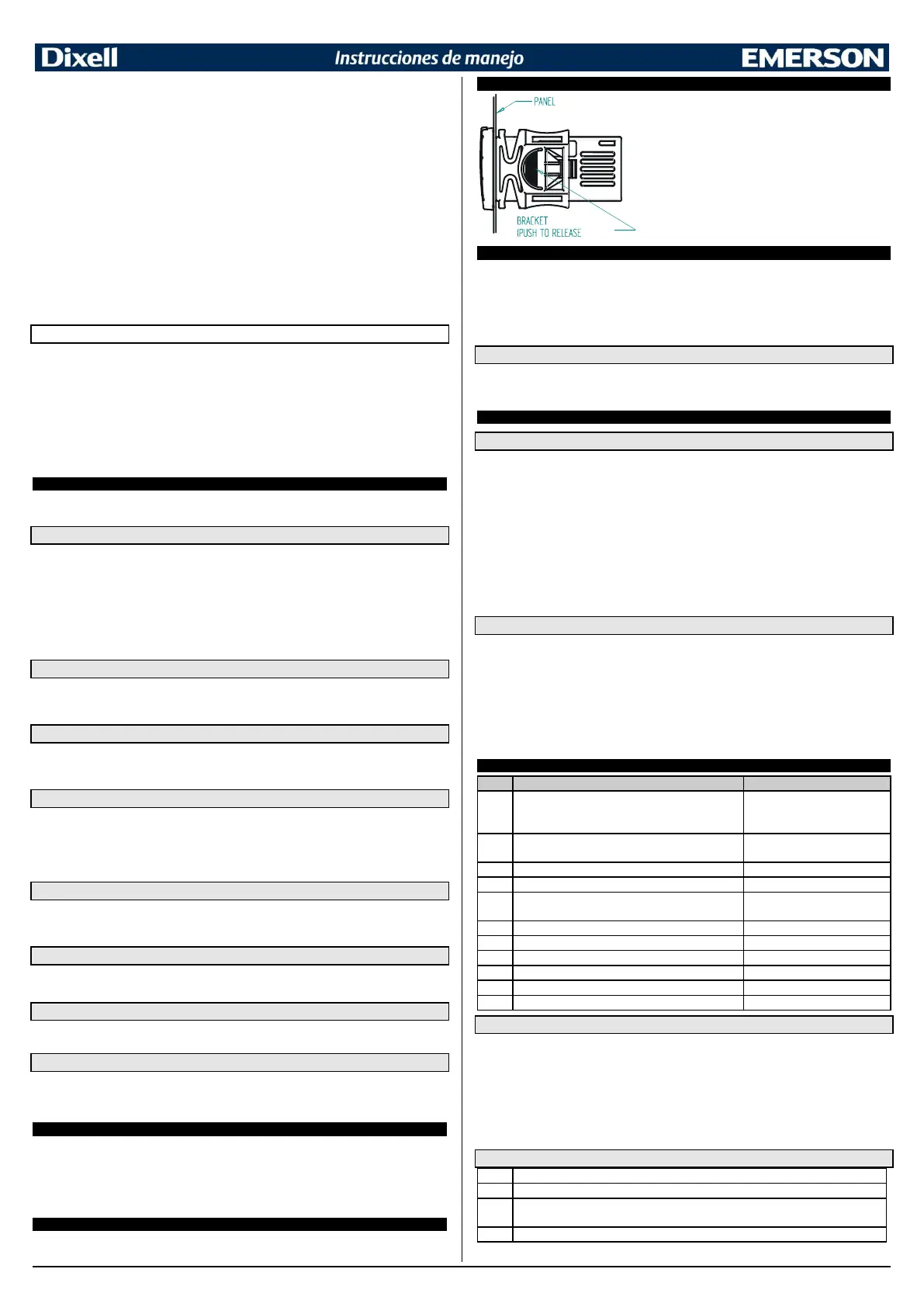

11. INSTALACION Y MONTAJE
Los instrumentos deben ser montados en panel, en una
perforación de 29x71 mm, y fijados usando las fijaciones
que se acompañan.
La temperatura ambiente en torno al instrumento debe
estar en el rango 0÷60 °C para una correcta operación
del aparato. Evite lugares sujetos a fuertes vibraciones,
gases corrosivos, suciedad excesiva o humedad. Las
mismas recomendaciones se aplican a las sondas. Déjese
circular aire a través de las rendijas de enfriamiento.
12. CONEXIONES ELECTRICAS
El instrumento está provisto de conector terminal con tornillos para la conexión de cables con
sección superior a 2,5 mm
2
para las entradas digitales. Deben de instalarse cables resistentes
al calor. Antes de conectar cables verifique que la alimentación cumple con los requerimientos
del instrumento. Separe los cables de las entradas de aquellos de alimentación, de las salidas y
las conexiones de potencia. No exceda la corriente máxima permitida para cada relé; en caso
de cargas mayores deben usarse relés externos.
12.1 CONEXION DE SONDAS
La sonda se debe montar con el bulbo hacia arriba para prevenir daños debido a filtraciones
casuales de líquido. Se recomienda poner la sonda del termostato lejos de flujos de aire a fin
de medir correctamente la temperatura promedio de la cámara.
13. UTILIZACION DE LA LLAVE DE PROGRAMACION “HOT KEY”
13.1 DESCARGA (DESDE LA “HOT KEY” AL INSTRUMENTO)
1. Apague el instrumento desde la tecla ON/OFF, inserte la “Hot Key” y luego vuelva a
encender el instrumento con ON.
2. Automáticamente la lista de parámetros de la “Hot Key” se descargara a la memoria
del instrumento, el mensaje “DoL” parpadeara . Después de 10s el instrumento
funcionará con los nuevos parámetros.
3. Apague el instrumento, retire “Hot Key y vuelva a encender.
Al final de fase de transmisión de datos, apareceran las indicaciones siguientes:
“end “ por una correcta programación. El aparato empieza a funcionar normalmente con la
nueva programación.
“err” por una programación errónea. En este caso, apague la unidad y vuelva a conectarla si
desea reiniciar el proceso de descarga una vez más, o quite la “Hot key” para cancelar la
operación.
13.2 CARGA (DESDE EL INSTRUMENTO A LA “HOT KEY”)
1. Apague el instrumento desde la tecla ON/OFF, y luego vuelva a encenderlo con ON .
2. Cuando el instrumento está encendido, inserte la “Hot key” y pulse la tecla o.
Aparecerá el mensaje "uPL".
3. Pulse la tecla “SET” para comenzar la carga. El mensaje “uPL” parpadeará.
4. Apague el aparato, retire la “Hot Key” y vuelva a conectar.
Al final de fase de transmisión de datos, apareceran las indicaciones siguientes:
“end “ por una correcta programación.
“err” por una programación errónea. En este caso, pulse la tecla SET si desea reiniciar el
proceso una vez más, o quite la “Hot key” para cancelar la operación.
14. SEÑALES DE ALARMA
Salida de Alarma ON; salida
Compresor de acuerdo a los
parámetros “COn” y “COF”.
Relé Alarma ON; Otras salidas
sin cambios.
Alarma mínima temperatura
Otras salidas sin cambios.
Alarma máxima temperatura
Otras salidas sin cambios.
Alarma máxima temperatura condensador
Depende del parámetro “Ac2”
Alarma mínima temperatura condensador
Depende del parámetro “bLL”
Otras salida sin cambios.
Compresor y ventilador reinician
Alarma pressostato (i1F=PAL)
14.1 RECUPERACION DE ALARMAS
Alarmas de sonda : “P1” (fallo sonda1), “P2” (fallo sonda2), “P4” (fallo sonda4) la alarma cesa
10s después del restablecimiento del normal funcionamiento. Comprueve las conexiones antes
de cambiar la sonda.
Las alarmas de temperatura "HA", "LA", "HA2" y "LA2", cesarán automaticamente cuando la
temperatura vuelve a los valores normales de uso o cuando empieza un desescarche.
Alarma “EA” y “CA” se recupera apenas se deshabilita el ingreso digital.
Si la E.D. está configurada como presóstato (i1F=bAL) es necessario apagar manualmente el
aparato para restablecerlo.
14.2 OTROS SEÑALES
En modo de programación: ningún parámetro en Pr1
En display o en dP2, dP3, dP4: sonda deshabilitada.
