[Connexion Vidéo à Composantes]
La connexion vidéo à composantes RCA offre une meilleure qualité d’image pour les appareils vidéo raccordés á
l’appareil.
Si vous branchez un périphérique sur la prise d’Entrée Vidéo composant de l’appareil, branchez des câbles audio RCA
sur les prises Audio L/R situées sous le connecteur Vidéo Composant.

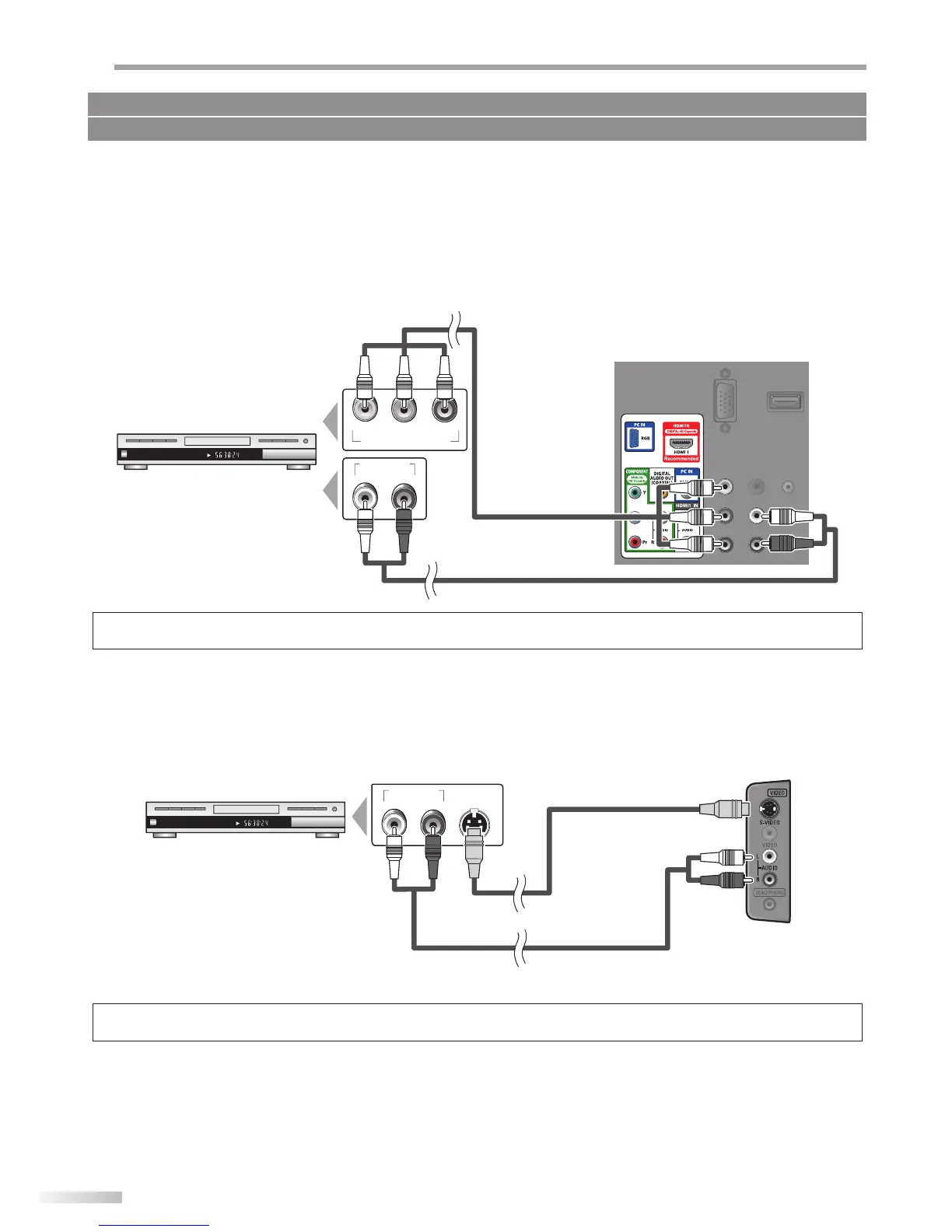

ex.)
COMPONENT VIDEO OUT
Pr/CrPb/CbY
AUDIO OUT
RL
CHAPTER 15
REPEAT A-B
TITLE 5
Remarque :
• Cet appareil prend en charge les signaux vidéo 480i / 480p / 720p / 1080i.
[Connexion S-vidéo]
La connexion S-vidéo offre une bonne qualité d’image pour les appareils vidéo raccordés á l’appareil.
Si vous branchez un périphérique sur la prise d’entrée S-vidéo de l’appareil, branchez des câbles audio RCA sur les
prises audio L/R situées sous le connecteur Vidéo.
ex.)
CHAPTER 15
REPEAT A-B
TITLE 5
AUDIO OUT
RL
S-VIDEO
OUT
Remarque :
• Si vous connectez à la fois la prise S-vidéo et la prise vidéo, la connexion S-vidéo aura la priorité.
Les câble pour cette connexion ne sont pas fournis :
Procurez-vous les câbles nécessaires chez votre détaillant local.
enregistreur BD/DVD avec prise de
sortie vidéo composant
câble vidéo à
composantes RCA
câble audio RCA
arrière de l’appareil
(rouge)
(rouge)(rouge)
(bleu)
(bleu)(bleu)
(vert)
(vert)(vert)
(rouge)
(rouge)(rouge)
(bleu)
(bleu)(bleu)
(vert)
(vert)(vert)
enregistreur BD/DVD avec prise de
sortie S-vidéo
câble S-vidéo
câble audio RCA
côté de cette unité
