Manuel d´utilisation EMP
Les modèles EMP500, EMP1500 et EMP3000 nécessitent une connexion triphasée à 220 V.
Le modèle EMP200 nécessite une connexion monophasée ou triphasée à 220 Volts, selon vos
préférences.
Pour brancher les machines sur le secteur, vous devez installer la prise correspondante en
fonction de votre équipement:
MODÉLE MONOPHASIQUE TROIS PHASE
EMP-200 L6-30 *L15-30
EM-500 --- *L15-30
EMP-1500 --- *CONNEXION DIRECTE AU BOÎTIER DE DÉCONNEXION OU AU
CENTRE DE CHARGE AVEC PROTECTION THERMIQUE 80 AMPS OU
FICHE INDUSTRIELLE 80 À 100 AMP, 240VAC, 4 FILS, 3 PHASES PLUS
TERRE
EMP-3000 --- *CONNEXION DIRECTE À UN BOÎTIER DE DÉCONNEXION OU À UN
CENTRE DE CHARGE AVEC PROTECTION THERMIQUE INDÉPEN-
DANTE DE 150 AMPS OU PRISE INDUSTRIELLE DE 150 AMPS AVEC
PROTECTION THERMIQUE DE 150 AMPS, 4 FILS, 3 PHASES PLUS
TERRE
TYPE DE PLUG

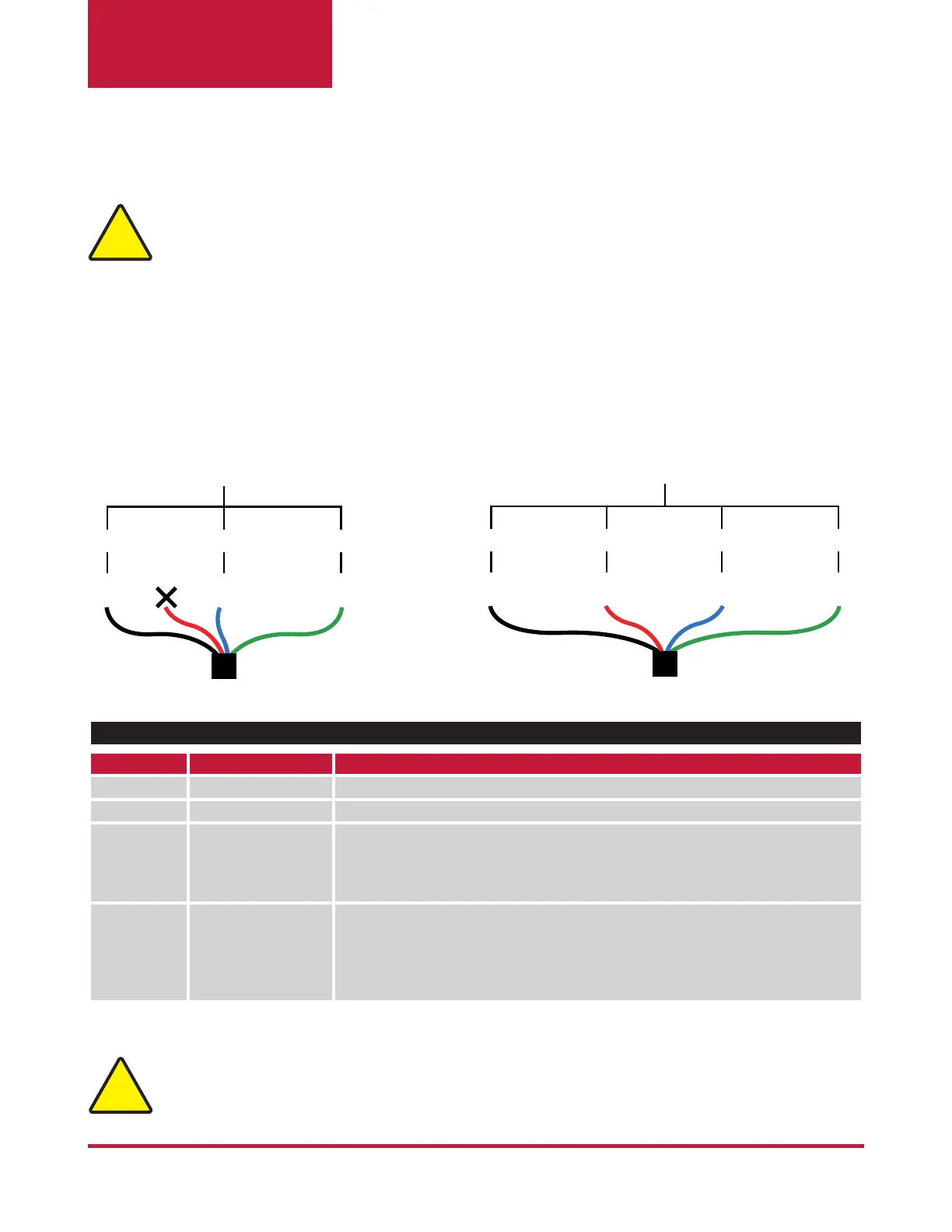

1.2.1 Connexions electriques
AVERTISSEMENT:
Assurez-vous que la che à installer n’est pas connectée à l’alimentation.
!
Trois phase
TerreL1 L2
Noir Rouge Bleu
L3
Vert
Monophasique
TerreL3L1
Noi
rB
leu Vert
rB
AVERTISSEMENT:
Utilisez uniquement des conducteurs en cuivre.
!
* Veuillez consulter votre distributeur aux États-Unis et au Canada
