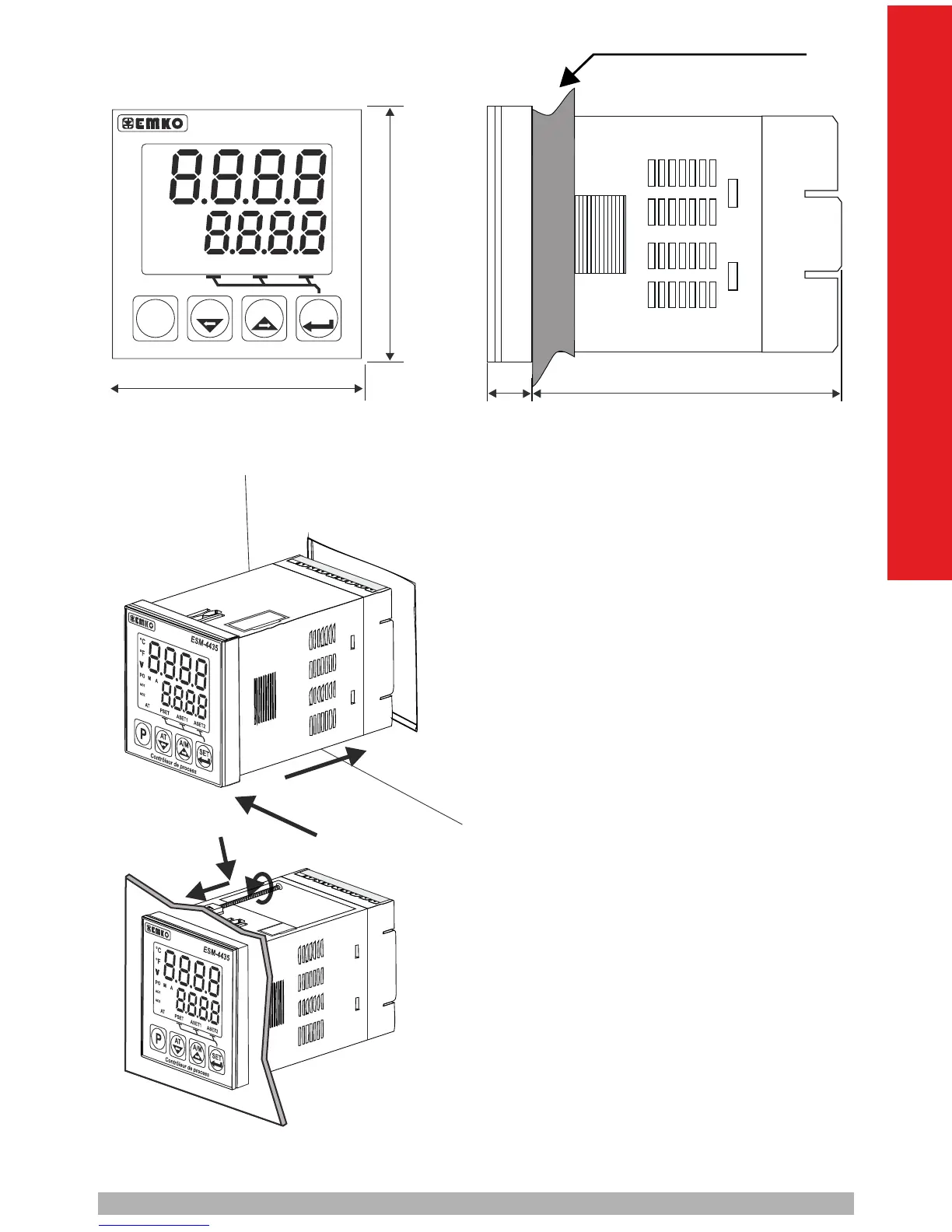

DIMENSIONS
MONTAGE SUR PANNEAU
Maximum 5 mm/ 0,2 pouce
48 mm / 1,89 pouce
48 mm / 1,89 pouce
76 mm / 2,99 pouces
11,5 ± 1mm /0,45 pouce
°C
°F
V
PO
AO1
AO2
A
AT PSET ASET1 ASET2
M
SET
P
ESM-4435
Contrôleur de process
AT A/M
1
2
3
1- Avant de monter le dispositif dans
votre panneau, vérifiez que la découpe
existante correspond.
2- Vérifiez la position du joint de panneau
avant.
3- Insérez le dispositif dans son
emplacement. Si les fixations sont sur
l'unité, elles doivent être démontées
avant d'insérer l'unité dans le panneau.
4- Insérez l'unité dans l'emplacement par
la face avant du panneau.
5- Insérez les fixations dans les orifices
qui positionnent le haut et le côté du
dispositif. Serrez les vis pour qu'il soit
fermement établi dans le panneau.
4
2
5
4
