EMKO ESM-4435 - Montaje del Panel

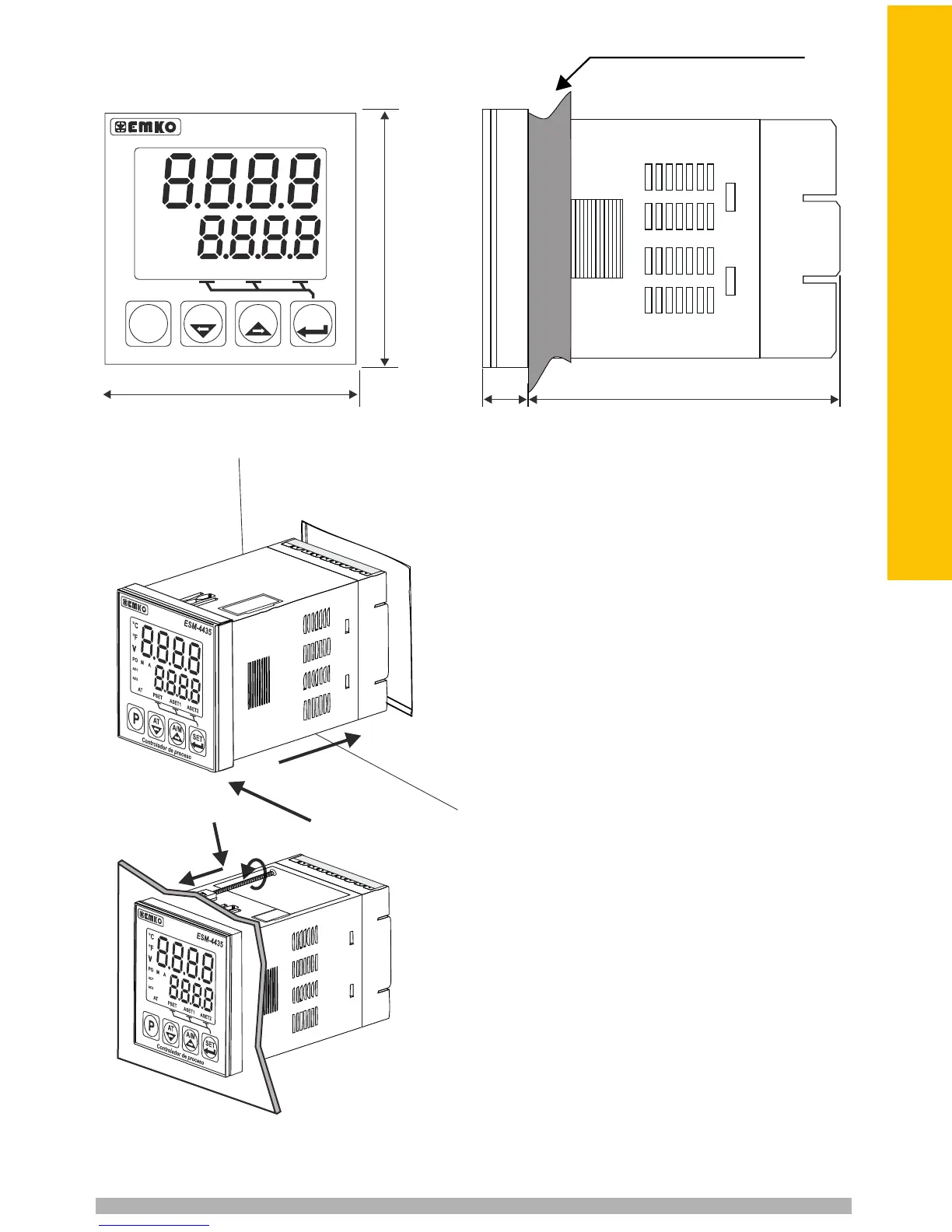

DIMENSIONES
MONTAJE DEL PANEL
Máximo 5 mm / 0,2 pulgadas
48 mm/ 1,89 pulgadas
48 mm / 1,89 pulgadas
76 mm / 2,99 pulgadas
11,5 ± 1 mm / 0,45 pulgadas
°C
°F
V
PO
AO1
AO2
A
AT PSET ASET1 ASET2
M
SET
P
ESM-4435
Controlador de proceso
AT A/M
1
2
3
1-
2-
3-
Antes de montar el dispositivo en su panel,
asegúrese de que el encastre del panel es
adecuado.
Compruebe la posición del tapón del panel
frontal.
Inserte el dispositivo a través del encastre.
Si la brida de montaje se encuentra en la
unidad, extráigala antes de introducir la
unidad en el panel.
4-
5-
Inserte la unidad en el encastre del panel
por la parte delantera.
Inserte las bridas de montaje en los
orificios localizados en la parte superior e
inferior del dispositivo y atornille los tornillos
de fijación hasta inmovilizar completamente
el panel.
4
2
5
4
