EM-400 0-0-0-K

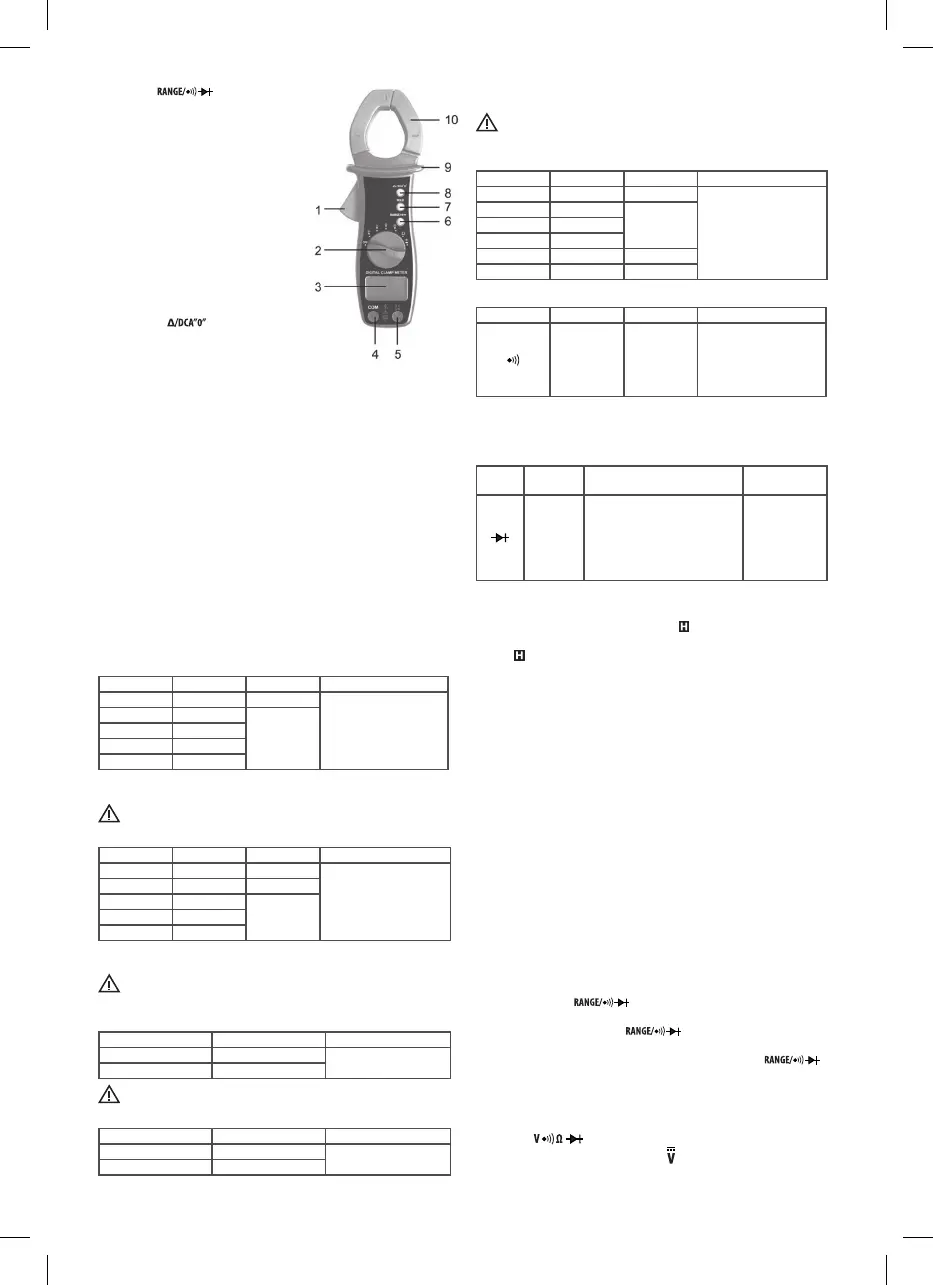

6. Tlačítko
1. Behom funkcie merania odporu, prúdu
alebo napätia sa toto tlačítko používa
k prepínaniu medzi režimom automa-
tického rozsahu a režimom ručného
rozsahu a tiež k výberu požadovaného
ručného rozsahu.
2. Behom funkcie skúšky diódy alebo
priechodnosti možno stlačením tohto
tlačítka prepínať merací prístroj medzi
funkciou skúšky diódy a skúšky prie
-
chodnosti.
7. Tlačítko HOLD (pridržanie údaju na
displeji) - používa sa k vstupu do režimu
pridržania údaju merania alebo k ukon-
čeniu tohto režimu.
8. Tlačítko - behom funkcie
merania jednosmerného prúdu možno
toto tlačítko použiť k vynulovaniu pred
zahájením merania. Behom ostatných
funkcií meraní možno toto tlačítko použiť k vstupu do relatívneho režimu
alebo k ukončeniu tohto režimu.
9. Úchopová zábrana - je určená k ochrane prstov pred dotykom skúšaného
vodiča. Nedržte merací prístroj v miestach za touto úchopovou zábranou.
10. Čeľuste (snímač prúdu) - používa sa k obklopeniu vodiča pri meraní
prúdu.
Info pre zabudovaný bzučiak:
Pri stlačení akéhokoľvek tlačítka bzučiak zapne, pokiaľ je funkcia tohto
tlačítka aktívna.
Predtým, než sa merací prístroj automaticky vypne, vydá niekoľko krátkych
pípnutí, neskôr po 1 minúte vydá dlhé pípnutie a potom sa automaticky
vypne.
Presnosť meraní
Presnosť je špecikovaná na dobu jedného roku po kalibrácií a pri teplote
23°C ± 5°C s relatívnou vlhkostí do 75 %.
Pokiaľ nie je inak výslovne špecikované, presnosť je špecikovaná v rozsahu
od 8 % do 100 %.
Špecikácie presnosti majú nasledujúci tvar:
±([% údaje prístroja]+[počet najnižších platných číslic])
Jednosmerné napätie (DC)
Rozsah Rozlíšenie Presnosť Ochrana proti preťaženia
400,0 mV 0,1 mV ± (0,8% + 5)
600 V ef.
4,000 V 1 mV
± (2,0% + 5)
40,00 V 10 mV
400,0 V 100 mV
600 V 1 V
Vstupná impedancie: rozsah 400 mV: > 100 M
ostatní rozsahy: 10 M
Max. dovolené vstupné napätie: 600 V DC
Striedavé napätie (AC)
Rozsah Rozlíšenie Presnosť Ochrana proti preťaženia
400,0 mV 0,1 mV ± (2,0% + 5)
600 V ef.
4,000 V 1 mV ± (1,2% + 5)
40,00 V 10 mV
± (1,5% + 5)400,0 V 100 mV
600 V 1 V
Vstupná impedancia: 10 M
Frekvenčný rozsah: 40–400 Hz
Max. dovolené vstupné napätie: 600 V ef.
Odozva: priemerná, kalibrovaná na efektívnu hodnotu sínusového priebehu
Jednosmerný prúd (DC)
Rozsah Rozlíšenie Presnosť
400 A 0,1 A
± (2,5% + 5)
600 A 1 A
Max. dovolený vstupný prúd: 600 A
Striedaný prúd (AC)
Rozsah Rozlíšenie Presnosť
400 A 0,1 A
± (2,5% + 5)
600 A 1 A
Frekvenčný rozsah: 50–60 Hz
Nepoužívajte snímač prúdu pri prekročení povoleného kmitočetu max. 60 Hz.
Max. dovolený vstupný prúd: 600 A
Odozva: priemerná, kalibrovaná na efektívnu hodnotu sínusového priebehu
Odpor
Rozsah Rozlíšenie Presnosť Ochrana proti preťaženiu
400,0  100 m ± (1,2% + 7)
600 V ef.
4,000 k 1 
± (1,0% + 5)40,00 k 10 
400,0 k 100 
4,000 M 1 k ± (1,2% + 5)
40,00 M 10 k ± (1,5% + 7)
Test spojitosti obvodov
Rozsah Rozlíšenie Popis Ochrana proti preťaženiu
0,1 
Pokiaľ bude
odpor menší
ako pribl.
30, bzučiak
zapne
600 V ef.
Poznámka:
Keď je odpor medzi 30  a 150 , bzučiak sa môže alebo nemusí zapnúť.
Keď je odpor vyšší ako 150 , bzučiak sa nezapne.
Test diód
Rozsah Rozlíšenie Popis
Ochrana proti
preťaženiu
1 mV
Zobrazí sa približný úbytok napä-
tia v priepustnom smere diódy.
Napätie pri otvorenom okruhu:
Približne 2,0 V
Skúšobný prúd:
Približne 0,6 mA
600 V ef.
Režim pridržania údaja merania
Stlačením tlačidla HOLD pridržte aktuálne údaje merania na displeji.
Na displeji sa ako indikátor zobrazí symbol .
Pokiaľ chcete tento režim ukončiť, jednoducho toto tlačidlo stlačte opäť.
Symbol zmizne.
Použitie relatívneho režimu
Zvolenie relatívneho režimu spôsobí, že merací prístroj uloží aktuálny údaj
merania ako referenčný údaj pre následné meranie a vynuluje displej.
1. Stlačte tlačidlo .Merací prístroj vstúpi do relatívneho režimu auloží
aktuálny údaj merania ako referenčný údaj pre následné meranie ana
displeji sa ako indikátor objaví symbol . Displej ukazuje nulu.
2. Keď uskutočníte nové meranie, displej zobrazí rozdiel medzi referenčným
údajom anovým nameraným údajom
3. Pokiaľ chcete relatívny režim ukončiť, stlačte opäť tlačidlo .Ikona zmizne.
Poznámka:
1. Pre merania, ktoré majú režim automatického rozsahu atiež režim ručného
rozsahu, merací prístroj automaticky prepne na režim ručného rozsahu,
keď zvolíte relatívny režim. Predtým, ako zvolíte relatívny režim, nastavte
požadovaný ručný rozsah.
2. Keď používate relatívny režim, aktuálna hodnota skúšaného predmetu
nesmie prekročiť údaj plného rozsahu, ktorý ste si zvolili. Pokiaľ je to
potrebné, zvoľte vyšší rozsah.
Ručné a automatické nastavenie rozsahu
Pre funkcie merania, ktoré majú režim automatického rozsahu a tiež režim
ručného rozsahu má merací prístroj vo východzom nastavení režim automa-
tického rozsahu. Keď je merací prístroj v režime automatického rozsahu, na
displeji je zobrazený text „Auto“.
1. Stlačením tlačidla vstúpte do režimu ručného rozsahu. Symbol
„Auto“ zmizne.
2. Každým stlačením tlačidla rozsah zvýšite. Po dosiahnutí
najvyššieho rozsahu sa merací prístroj vráti k najnižšiemu rozsahu.
3. K ukončeniu režimu ručného rozsahu stlačte tlačidlo a
držte stlačené dlhšie ako 1 sekundu. Merací prístroj sa vráti do režimu
automatického rozsahu a zobrazí symbol „Auto“.
Meranie jednosmerného (DC) napätia
1. Pripojte čierny skúšobný vodič ksvorke „COM“ a červený skúšobný vodič
k svorke .
2. Nastavte otočný prepínač do polohy
.
3. Pripojte skúšobné vodiče k meranému zdroju alebo obvodu. Nameraná
