Emos T80 - Montage; Elektrischer Anschluss; Technische Angaben

10
• Einfache Befestigung mit Spannfeder
• Temperaturbereich 0 °C – 90 °C (Auösung 5 °C)
• Einfacher elektrischer Anschluss mithilfe ausreichend großer Kabelklemmen
Montage
1. Den Thermostat fest an die Rohrleitung der Heizung anlegen und mit der beigelegten Spannfeder so befesti-
gen, dass der Thermostat direkt auf dem Rohr aufsitzt. (die gesamte Dämmung muss an der Installationsstelle
vorBefestigung des Fühlers entfernt werden).
2. Ein überüssiger Teil der Feder kann abgeschnitten werden.
Elektrischer Anschluss

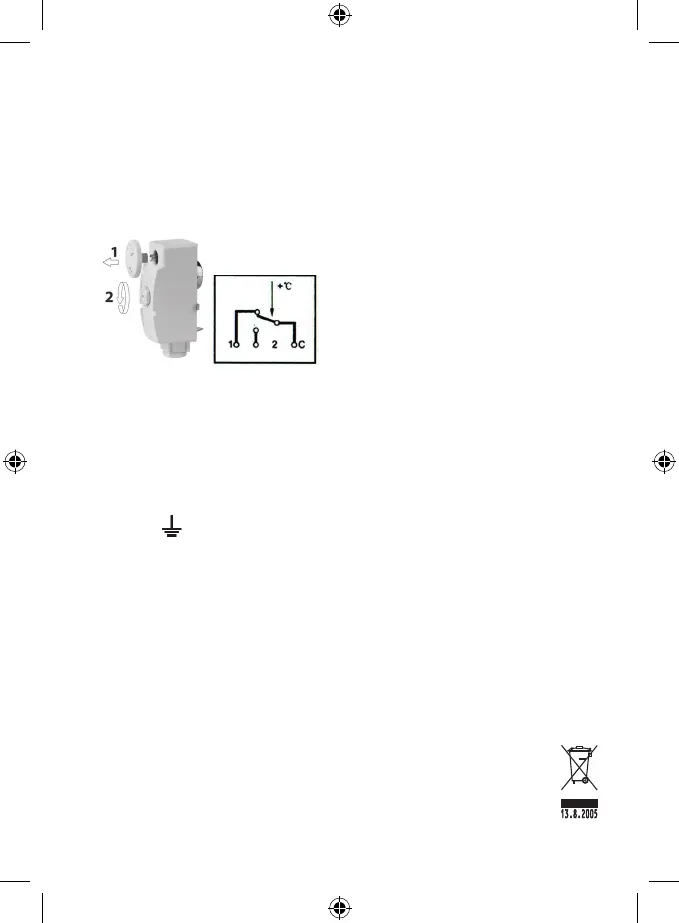

1. Den Thermostat önen, indem durch Herausziehen der Skalenknopf (1) entfernt wird und die große Kunstst-
oschraube (2) gelöst wird.
2. Den Deckel des Gehäuses abnehmen. Die vier Kabelklemmen, die jetzt zu sehen sind, werden so angeschlos-
sen:
• Klemme C und 1 = Öner
3. Der Thermostat önet sich bei steigender Temperatur und schließt sich bei sinkender Temperatur
(z.B. Funktion = „Heizung“).
• Klemme C und 2 = Öner
4. Der Thermostat schließt sich bei steigender Temperatur und önet sich bei sinkender Temperatur
(z.B. Funktion = „Kühlung“).
• Klemme = Erdung
Die Installation darf nur ein professioneller Installateur nach Anschlussplan durchführen. Außerdem muss die Instal-
lation auch den aktuell gültigen Richtlinien VDE und den Spezikationen Ihres Energielieferanten entsprechen.
Die Installation immer bei abgeschaltetem Strom vornehmen und die Sicherheitsspezikation einhalten.
Den maximalen Schaltstrom nach technischen Angaben einhalten!
Wir tragen keine Haftung für unsachgemäße Installation.
Technische Angaben
Betriebsspannung: 230 V AC 50Hz, 400 V AC 50Hz
Kontakt: 1 Zweiwegkontakt
Schaltstrom 16 (4) A – 230 V, 6 (1) A – 400 V
Geregelter Temperaturbereich: 0 °C – 90 °C
Abtastelement: F lüssigfühler
Schutzart: IP40
Für das Produkt wurde eine Konformitätserklärung herausgegeben.
Dieses Gerät ist nicht zur Nutzung von Personen (einschließlich Kinder), welche physisch, sinnlich oder
mental oder durch Erfahrungsmangel das Gerät nicht verlässlich benutzen können, bestimmt. Diese
Personen können das Gerät nur unter Überwachung benutzen oder müssen bezüglich Gerätenutzung
durch eine Person, welche für ihre Sicherheit verantwortlich ist, angeleitet werden. Das Gerät vor Kinder
unzugänglich aufbewahren – es ist kein Spielzeug.
Nach Ende der Lebensdauer das Produkt nicht in den Hausmüll werfen, sondern an der öentlichen
Wertstosammelstelle abgeben.
