Emos T80 - Elektrické Připojení

3
Sensor Unit: liquid sensor
Coverage: IP40
The product was issued a declaration of conformity.
This product is not designed to be used by persons (including children), whose physical, sensory or mental
incapacity or lack of experience and knowledge prevents them from safe use of the appliance, unless they
are supervised orunless they have been instructed about the use of this appliance by a person respon-
sible for their safety. Supervision over children is required to ensure they won’t play with the appliance.
After the end of the service life, do not throw the product or batteries into unsorted communal waste.
Use sorted waste collecting points instead
PŘÍLOŽNÝ TERMOSTAT T80
Návod k obsluze a instalaci
Vlastnosti
• Příložný termostat s vnější stupnicí montovaný na povrch potrubí
• Jednoduché připevnění pomocí napínací pružiny
• Teplotní rozsah 0 °C – 90 °C (rozlišení 5 °C)
• Jednoduché elektrické připojení pomocí dostatečně velkých kabelových svorek
Montáž
1. Přiložte termostat na povrch potrubí pevně proti trubce topení a zajistěte ho přiloženou napínací pružinou
tak, aby termostat přímo dosedal na trubku. (Jakákoli izolace se musí odstranit na místě instalace před
upevněním čidla).
2. Nadbytečnou část pružiny lze odstřihnout.
Elektrické připojení

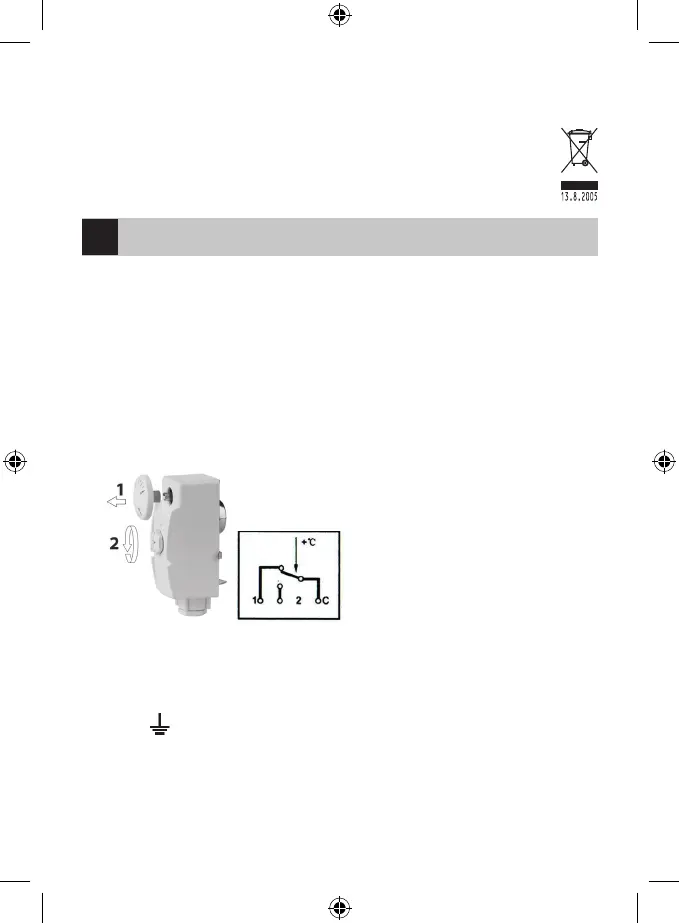

1. Otevřete termostat tím, že odstraníte povytažením číselník (1) a uvolníte velký plastový šroub (2).
2. Odstraňte víko pouzdra. Čtyři kabelové svorky, které nyní můžete vidět, se připojí takto:
• Svorka C a 1 = otvírač
3. Termostat se otevře při rostoucí teplotě a uzavře v případě klesající teploty (např. funkce = „topení“).
• Svorka C a 2 = otvírač
4. Termostat se uzavře při rostoucí teplotě a otevře v případě klesající teploty (např. funkce = „chlazení“).
• Svorka = uzemnění
Instalaci smí provádět pouze profesionální instalatér v souladu s plánem připojení. Kromě toho musí instalace také
odpovídat aktuálně platným směrnicím VDE a specikacím vašeho dodavatele energie.
Instalace se vždy provádí při vypnutém přívodu proudu; musí se dodržovat bezpečnostní specikace.
Dodržujte maximální spínací proud uvedený v technických údajích!
Neneseme žádnou odpovědnost za neodbornou instalaci.
CZ
