Technické údaje
Provozní napětí: 230 V AC 50Hz, 400 V AC 50Hz
Kontakt: 1 dvoucestný kontakt
Spínací proud: 16 (4) A – 230 V, 6 (1) A – 400 V
Rozsah řízení teploty: 0 °C – 90 °C
Snímací prvek: Kapalný snímač
Krytí: IP40
Na výrobek bylo vydáno prohlášení o shodě.
Tento přístroj není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální
neschopnost činedostatek zkušeností a znalostí zabraňuje v bezpečném používaní přístroje, pokud na ně
nebude dohlíženo nebo pokud nebyly instruovány ohledně použití tohoto přístroje osobou zodpovědnou
za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo, že si nebudou s přístrojem hrát.
Nevyhazujte výrobek ani baterie po skončení životnosti jako netříděný komunální odpad, použijte sběrná
místa tříděného odpadu.
PRÍLOŽNÝ TERMOSTAT T80
Návod na obsluhu a inštaláciu
Vlastnosti
• Príložný termostat s vonkajšou stupnicou montovaný na povrch potrubia
• Jednoduché pripevnenie pomocou napínacej pružiny
• Teplotný rozsah 0 °C – 90 °C (rozlíšenie 5 °C)
• Jednoduché elektrické pripojenie pomocou dostatočne veľkých káblových svoriek
Montáž
1. Priložte termostat na povrch potrubia pevne proti trúbke kúrenia a zaistite ho priloženou napínacou pružinou
tak, aby termostat priamo dosadal na trúbku. (Akákoľvek izolácia sa musí odstrániť na mieste inštalácie pred
upevnením čidla).
2. Nadbytočnú časť pružiny možno odstrihnúť.
Elektrické pripojenie

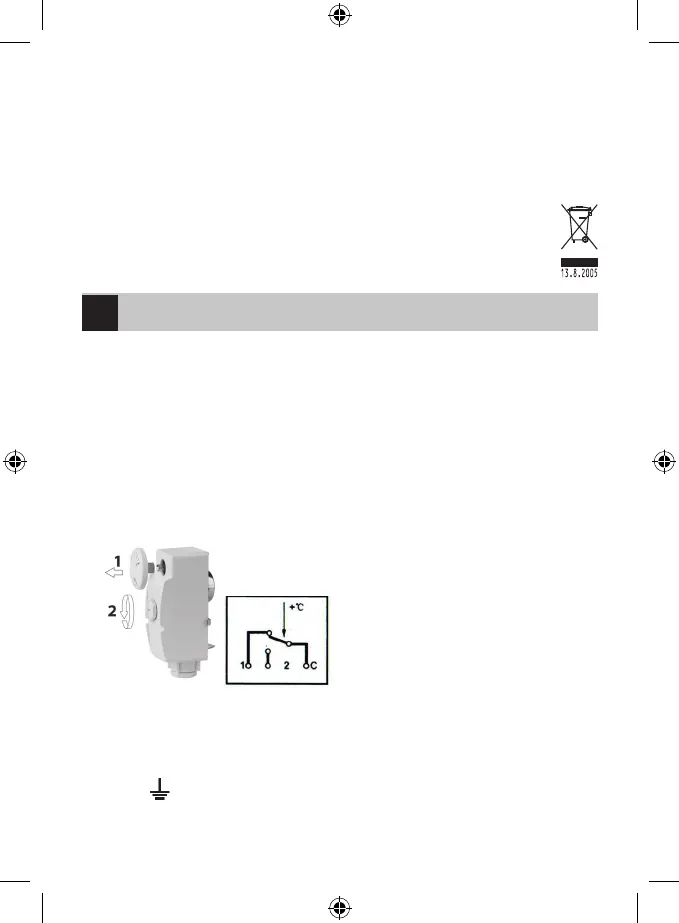

1. Otvorte termostat tým, že odstránite povytiahnutím číselník (1) a uvoľníte veľkú plastovú skrutku (2).
2. Odstráňte veko puzdra. Štyri káblové svorky, ktoré teraz môžete vidieť, sa pripoja nasledovne:
• Svorka C a 1 = otvárač
3. Termostat sa otvorí pri rastúcej teplote a uzavrie v prípade klesajúcej teploty (napr. funkcia = „kúrenia“).
• Svorka C a 2 = otvárač
4. Termostat sa uzavrie pri rastúcej teplote a otvorí v prípade klesajúcej teploty (napr. funkcia = „chladenia“).
• Svorka = uzemnenie
Inštaláciu môže vykonávať iba profesionálny inštalatér v súlade s plánom pripojenia. Okrem toho musí inštalácia tiež
zodpovedať aktuálne platným smerniciam VDE a špecikáciám vášho dodávateľa energie.
