Emotron AB 01-3990-11r3 Anmerkungen zur Verkabelung 9
Beschreibung der Frequenzumrichter-Klemmen
Beschreibung der Leistungsanschlüsse

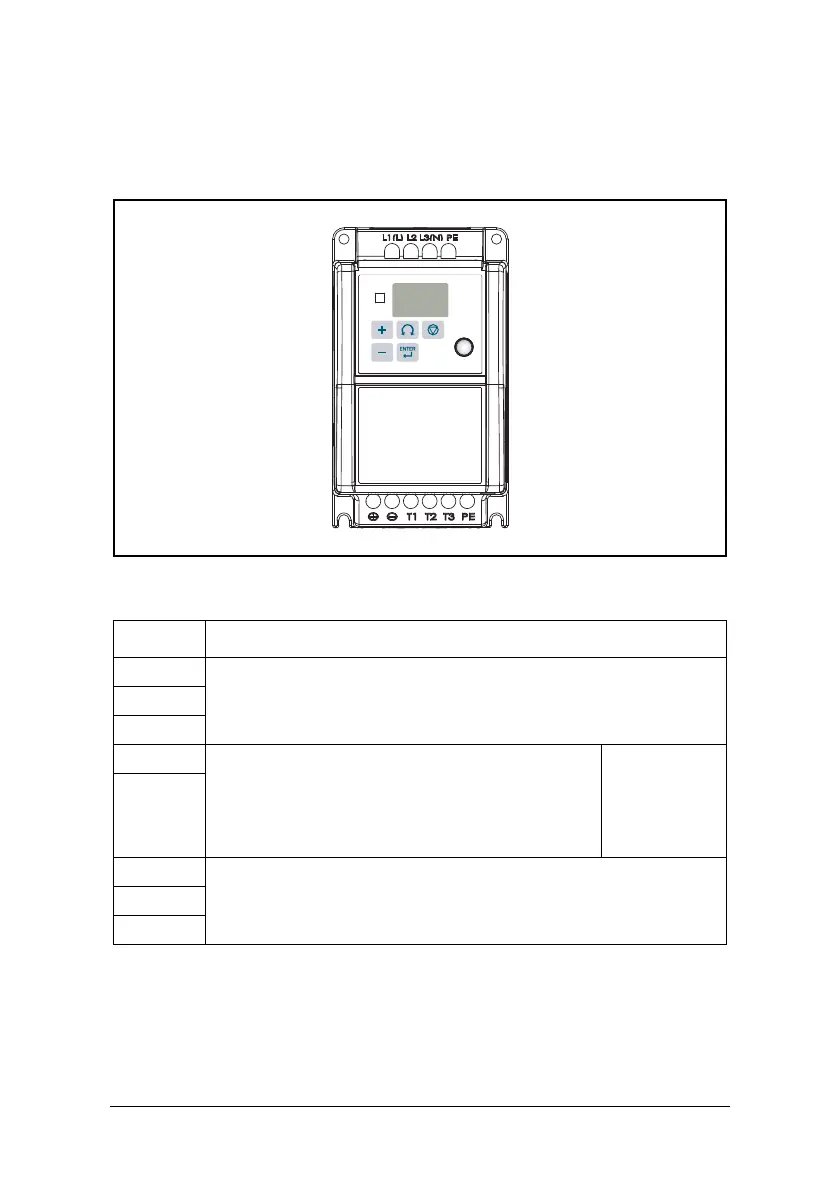

Abb. 3 Lage der Leistungsanschlüsse
Symbol Beschreibung
R / L1
Hauptstromeingang
Dreiphasig: L1/L2/L3
S / L2
T / L3
P1 Bremswiderstand oder Verbindungsklemme: Wird in
Fällen verwendet, wo der Frequenzumrichter häufig
aufgrund hoher Lastträgheit oder kurzer Beschleuni-
gungszeit getrennt wird (siehe die Spezifikation für
den Bremswiderstand)
Für 440V: 1 bis
15HP
BR
U / T1
Frequenzumrichter-AusgängeV / T2
W / T3
