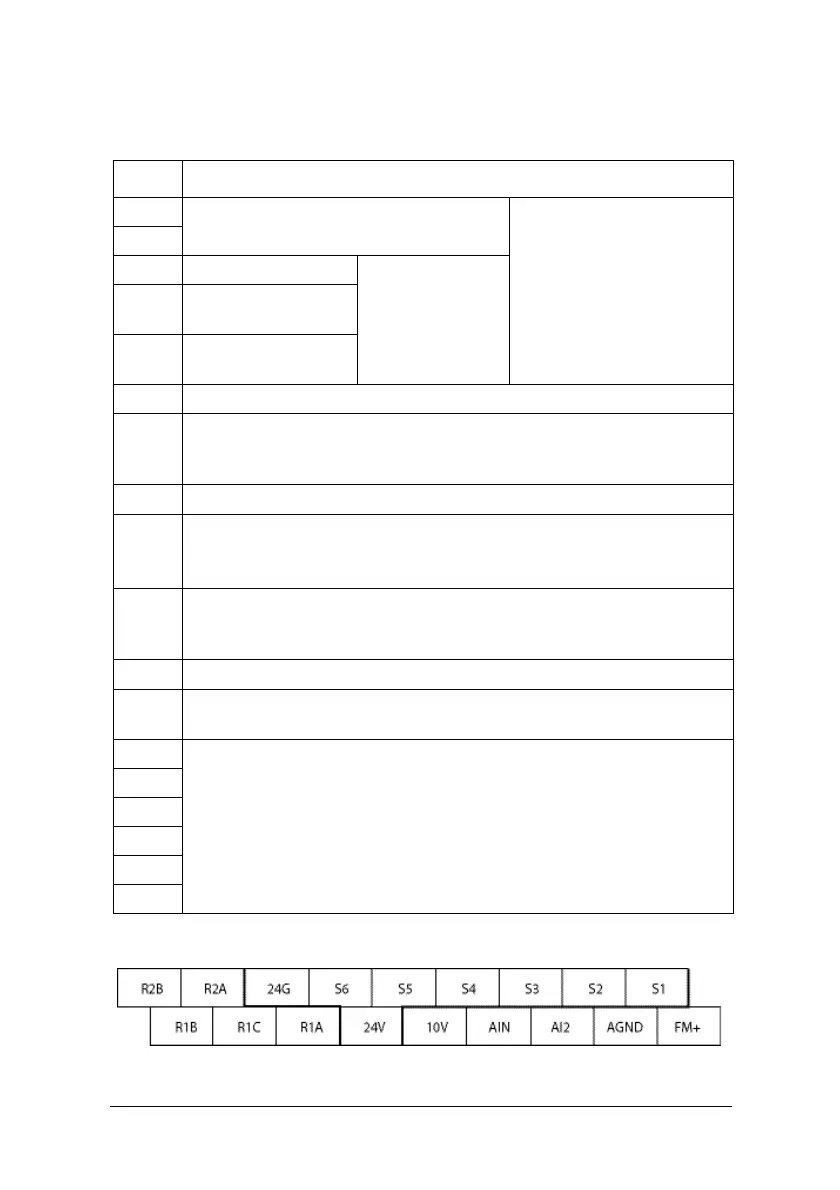

10 Anmerkungen zur Verkabelung Emotron AB 01-3990-11r3
Beschreibungen der VSC Steuerungsstromkreis-Klemmen
Symbol Beschreibung
R2A
Multifunktionale Klemme – Normalerweise
geöffnet
Nennkapazität des Kontakts:
(250 VAC/1 A oder 30 VDC/1
A)
Kontakt mithilfe der Beschrei-
bung: (siehe 8-02, 8-03)
R2B
R1C Gemeinsamer Kontakt
Multifunktionale
Ausgangsklemmen
R1B
Normalerweise
geschlossener Kontakt
R1A
Normalerweise geöff-
neter Kontakt
10V Frequenzknopf (VR) Stromquellenkontakt (Stift 3)
AIN
Analoge Frequenzsignal-Eingangsklemme oder multifunktionale Eingangs-
klemmen S7 (oberer Pegel: >8 V, unterer Pegel:<2 V, nur PNP) (siehe die 5-
06 Beschreibung)
AI2 Analoge Signal-Eingangsklemme (siehe die 5-12 Beschreibung)
24V
Gemeinsamer Kontakt für PNP-Eingang S1 bis S6 (Quelle). Bei Ver-
wendung eines PNP-Eingangs SW1 in Stellung PNP bringen (siehe VSC
Schaltplan)
24G
Gemeinsamer Kontakt und Analogeingangs-/ausgangssignal für S1~S6 in
NPN-Eingang (SINK). SW1 in die Stellung NPN bringen (siehe VSC Schalt-
plan), wenn NPN-Eingangsmodus verwendet wird
AGND Gemeinsam für AIN, AI2 und FM+ (Analogeingangs-/Ausgangssignale)
FM+
Der positive Analogausgang für Multifunktion (siehe die 8-00 Beschrei-
bung), das Signal für die Ausgangsklemme beträgt 0–10 VDC (unter 2 mA).
S1
Multifunktionale Eingangsklemmen (siehe 5-00 bis 5-04 Beschreibung)
(S5 = Encoder-Eingangsklemme, der Encoder-Spannungsbereich: 19,2V bis
24,7V)
S2
S3
S4
S5
S6
