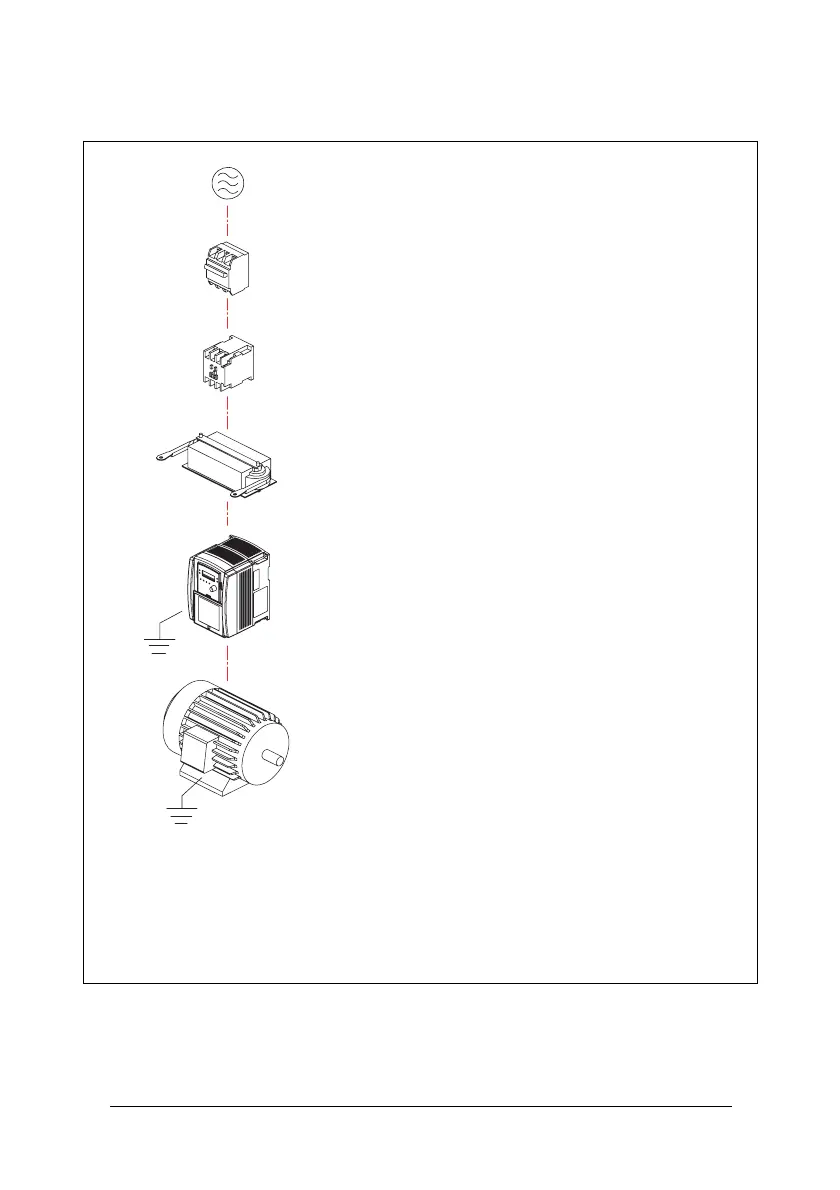

Afb. 23
Voeding
Vermogens-
automaat
Magneet
-
schakelaar
Smoorspoel
voor stroom-
verbetering
Frequentie-
Motor
regelaar
Voeding
• Zorg voor de juiste spanning om schade aan de FO te voorko-
men.
• Tussen de wisselstroomvoeding en de FO moet een vermo-
gensautomaat worden geïnstalleerd.
Vermogensautomaat:
• Gebruik een vermogensautomaat die overeenstemt met de
nominale spanning en stroom van de FO om de stroom in of uit
te schakelen en de FO te beschermen.
• Gebruik de FO niet als start/stop-schakelaar.
Aardlekschakelaar:
• Installeer een aardlekschakelaar om problemen door
lekstroom te voorkomen en het personeel te beschermen.
• De stroom moet ingesteld zijn op 200 mA of meer en de bedri-
jfsduur moet ingesteld zijn op 0,1 seconde of langer om sto-
ringen te voorkomen.
Magneetschakelaar:
• Bij normaal gebruik is geen magneetschakelaar noodzakelijk.
Bij het uitvoeren van functies als externe besturing en het auto-
matisch herstarten na stroomuitval, of bij het gebruik van een
rembesturingsmechanisme dient u echter een magneetscha-
kelaar te installeren.
• Gebruik de magneetschakelaar niet als start/stop-schakelaar
voor de FO.
Smoorspoel voor verbetering van de stroomkwaliteit:
• Als FO's onder 400 V 15 kW worden gevoed door een kracht-
bron met een hoge sterkte (meer dan 600 kVA), kan een
smoorspoel worden aangesloten om de stroomkwaliteit te ver-
beteren.
FO:
• De ingangsvermogensklemmen L1, L2 en L3 kunnen in elke
volgorde ongeacht de fasen worden gebruikt.
• Uitgangsklemmen T1, T2 en T3 worden aangesloten op de
klemmen U, V en W van de motor. Als de rotatierichting van de
motor en die van de FO tegengesteld zijn, hoeft u alleen twee
willekeurige klemmen van T1, T2 en T3 te verwisselen.
• Sluit de uitgangsklemmen T1, T2 en T3 niet op de wissel-
stroom aan, om schade aan de FO te voorkomen.
• Sluit de aardklem goed aan. 400V-serie: <10
Ω.
