ANSCHLÜSSE + BEDIENUNGSELEMENTE EA-M1
EINGÄNGE + AUSGÄNGE
1 POWER LED
Signalisiert den normalen Betriebszustand der Endstufe im eingeschalteten Zustand
durch weißes Leuchten. Im Protect Modus leuchtet rote LED.
2 RCA INPUTS L/R-CH
Cinch Eingangsbuchsen L/R-CH für den Anschluss der Cinch Ausgänge des
Steuergerätes.
3 RCA OUTPUTS L/R-CH
Cinch Ausgangsbuchsen L/R-CH für den Anschluss der Cinch Eingänge eines
weiteren Verstärkers.
4 REGLER EINGANGSEMPFINDLICHKEIT L/R-CH
Eingangsempfindlichkeitsregler „GAIN“ der Kanäle L/R-CH, für die Anpassung an die
Ausgangsspannung des Steuergerätes.
5 HIGHPASS REGLER
Regler „HPF“ zum Einstellen der Hochpass-Trennfrequenz an der integrierten
elektronischen Frequenzweiche der Kanäle L/R-CH.
6 X-OVER MODUS
Schalter zur Auswahl zwischen den Frequenzweichen-Betriebsarten Highpass (HPF),
Lowpass (LPF) und ohne Filterung (FULL).
7 LOWPASS REGLER
Regler „LPF“ zum Einstellen der Tiefpass-Trennfrequenz an der integrierten
elektronischen Frequenzweiche der Kanäle L/R-CH.
8 BASS BOOST
Erhöht die Bassleistung um 0 – 9 dB @ 45 Hz.
9 REMOTE
Eingangsbuchse für beiliegende Basspegel-Fernbedienung
10 “GND“ POWER INPUT TERMINAL
Eingangsterminal für den Anschluss an die Chassis-Masse des Kfz’s, oder den
Minuspol der Fahrzeugbatterie.
11 „REM“ INPUT TERMINAL
Eingangsterminal für den Anschluss des Remote-Kabels über den Amp- oder
Antenna-Remote Ausgang des Steuergerätes.
12 „+12V“ POWER INPUT TERMINAL
Eingangsterminal für den Anschluss an den Pluspol der Fahrzeugbatterie.
13 LAUTSPRECHER AUSGANGSTERMINAL
Terminal für den Anschluss von Lautsprechern, stereo oder gebrückt.

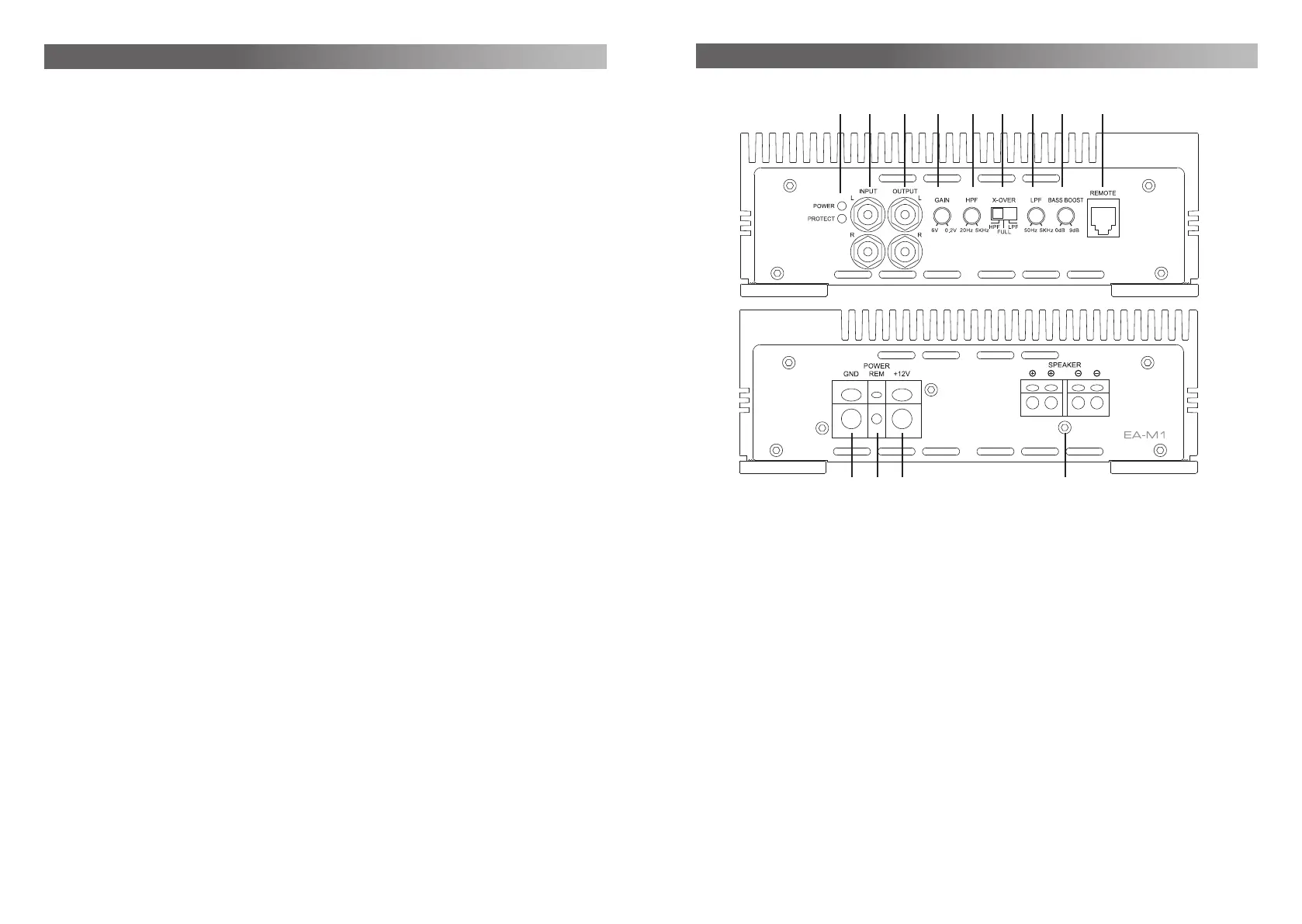

Side panels
