16 17

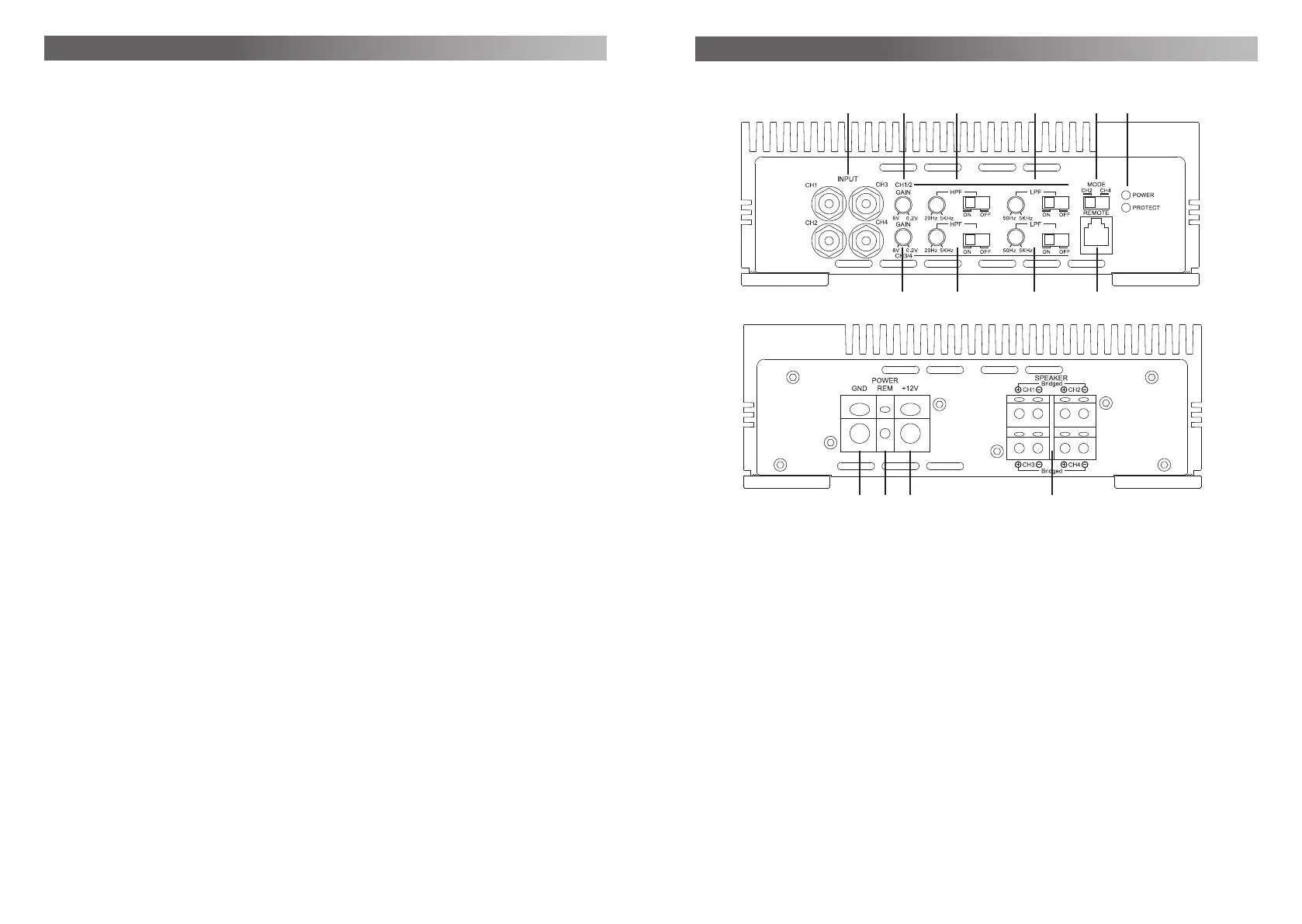

ANSCHLÜSSE + BEDIENUNGSELEMENTE EA-M4 UND EA-M4
x
EINGÄNGE + AUSGÄNGE
1 RCA INPUTS
Cinch Eingangsbuchsen 1/2/3/4-CH für den Anschluss der Cinch Ausgänge des
Steuergerätes.
2 REGLER EINGANGSEMPFINDLICHKEIT 1/2-CH
Eingangsempfindlichkeitsregler „GAIN“ der Kanäle 1/2-CH, für die Anpassung an die
Ausgangsspannung des Steuergerätes.
3 HIGHPASS REGLER 1/2-CH
Schiebschalter „ON“ aktiviert den Regler „HPF“ zum Einstellen der Hochpass-
Trennfrequenz an der integrierten elektronischen Frequenzweiche der Kanäle 1/2-CH.
4 LOWPASS REGLER 1/2-CH
Schiebschalter „ON“ aktiviert den Regler „LPF“ zum Einstellen der Tiefpass-
Trennfrequenz an der integrierten elektronischen Frequenzweiche der Kanäle 1/2-CH.
5 EINGANGSWAHLSCHALTER
Falls nur ein Stereo-Cinchkabel zur Verfügung steht, das Cinchkabel mit CH1/2
verbinden und Schalter auf „2-CH“ stellen, um das Eingangssignal intern zu den
Kanälen CH3/4 weiterzuleiten. Wenn alle vier RCA-Eingänge belegt werden, Schalter
auf „4-CH“ stellen.
6 POWER LED
Signalisiert den normalen Betriebszustand der Endstufe im eingeschalteten Zustand
durch weißes Leuchten. Im Protect Modus leuchtet rote LED.
7 REMOTE
Eingangsbuchse für die optionale Basspegel-Fernbedienung (Artikelnummer N-EAM-RC)
8 LOWPASS REGLER 3/4-CH
Schiebschalter „ON“ aktiviert den Regler „LPF“ zum Einstellen der Tiefpass-
Trennfrequenz an der integrierten elektronischen Frequenzweiche der Kanäle 3/4-CH.
9 HIGHPASS REGLER 3/4-CH
Schiebschalter „ON“ aktiviert den Regler „HPF“ zum Einstellen der Hochpass-
Trennfrequenz an der integrierten elektronischen Frequenzweiche der Kanäle 3/4-CH.
10 REGLER EINGANGSEMPFINDLICHKEIT 3/4-CH
Eingangsempfindlichkeitsregler „GAIN“ der Kanäle 3/4-CH, für die Anpassung an die
Ausgangsspannung des Steuergerätes.
11 “GND“ POWER INPUT TERMINAL
Eingangsterminal für den Anschluss an die Chassis-Masse des Kfz’s, oder den
Minuspol der Fahrzeugbatterie.
12 „REM“ INPUT TERMINAL
Eingangsterminal für den Anschluss des Remote-Kabels über den Amp- oder
Antenna-Remote Ausgang des Steuergerätes.
13 „+12V“ POWER INPUT TERMINAL
Eingangsterminal für den Anschluss an den Pluspol der Fahrzeugbatterie.
14 LAUTSPRECHER AUSGANGSTERMINAL
Terminal für den Anschluss von Lautsprechern, stereo oder gebrückt.
1 2 3 4 5 6
EA-M4
x
bm bn bo bp
bl 9 8 7
Side panels
ANSCHLÜSSE + BEDIENUNGSELEMENTE EA-M4 UND EA-M4
