Vendues séparément

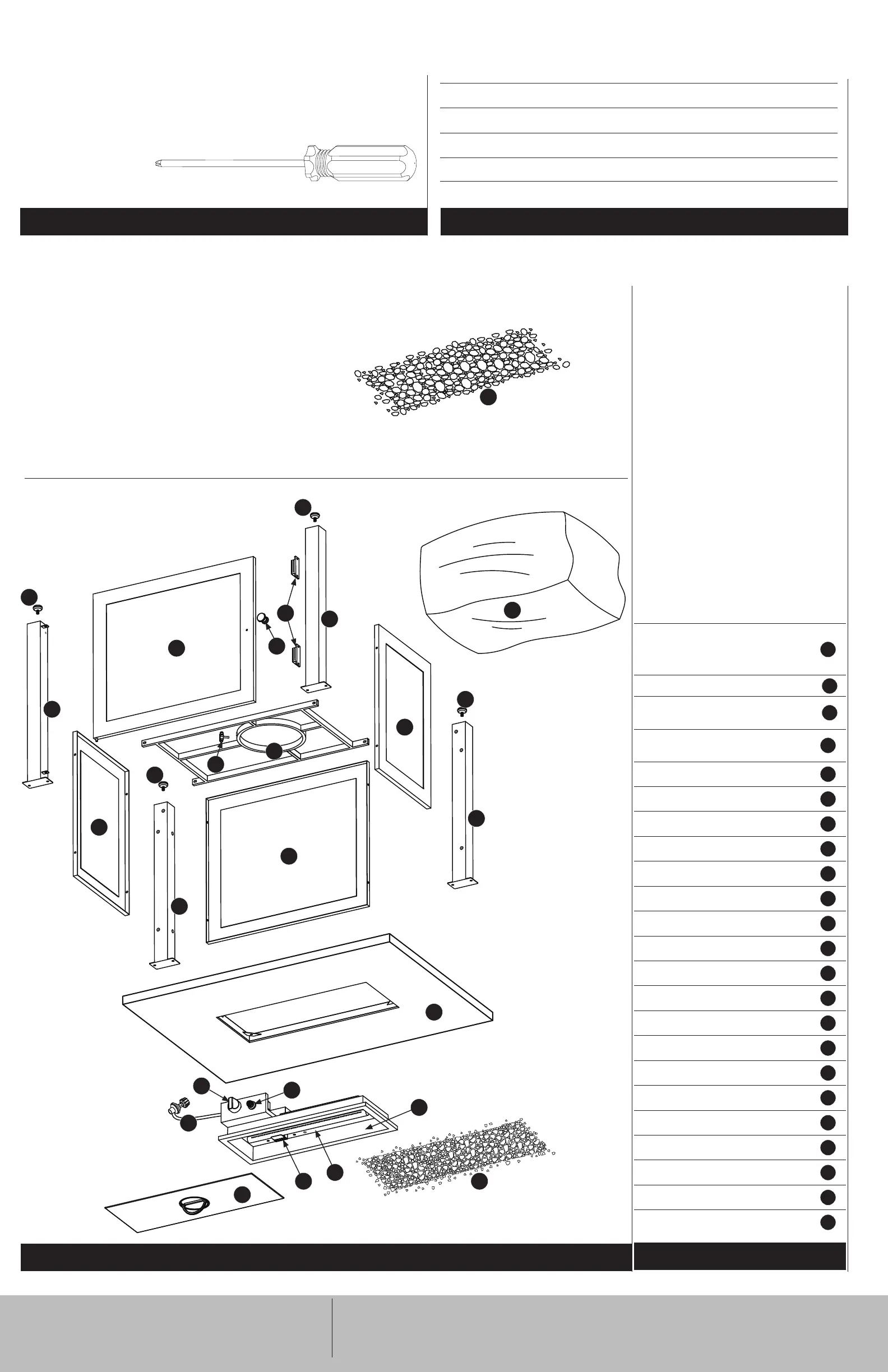

Vue éclatée
Vous avez besoin d’aide? Appelez le 1.888.398.8643.
Ne retournez pas au point de vente.
Pour pièces de rechange
1.888.398.8643
5
Outils requis pour l’assemblage (non fournis)
Tournevis cruciforme Phillips nº 2 1 pc
Quincaillerie
A
Vis
Nickelée, noire, à tête bombée Phillips, M5x12
12 pcs
B
Vis
Nickelée, noire, à tête bombée Phillips, M6x12
8 pcs
C
Vis
Nickelée, noire, à tête bombée Phillips, M5x20
4 pc
D
Vis
Nickelée, noire, à épaulement, M6x12
1 pc
E
Pile AA
Pile AA 1,5 V
1 pc
10
12
10
18
17
19
3
9
2
8
6
11
13
4
21
16
23
14
15
20
5
7
1
19
19
19
22
Liste des pièces
1
Pierres de verre blanc
58-17-100
2
Couvercle de la table
58-17-101
3
Cuve*
58-17-102
4
Protège-veilleuse*
58-17-103
5
Brûleur*
58-17-104
6
Bouton de commande*
58-17-105
7
Couvercle de la batterie
58-17-106
8
Régulateur et tuyau*
58-17-107
9
Manteau*
58-17-108
10
Panneau latéral (2)
58-17-109
11
Panneau arrière
58-17-110
12
Pied A
58-17-111
13
Pied B
58-17-112
14
Pied C
58-17-113
15
Pied D
58-17-114
16
Aimant (2)*
58-17-115
17
Porte
58-17-116
18
Poignée de porte*
58-17-117
19
Patin (4)*
58-17-118
20
Plateau de la bouteille de
propane
55-17-119
Boulon de fixation de la
bouteille de propane*
58-17-120
Housse
58-17-121
23
Pierres de lave (non
requises et vendues
séparément)**
* Pré-monté
W **ATTENTION : Utiliser
uniquement des pierres de verre
ou de lave agréées de l’usine
Mr. Bar-B-Q Products LLC.
L’emploi de pierres de verre ou
de lave non agréées par l’usine
peut être dangereux et entraînera
l’annulation de la garantie.
21
22
