Endless Summer WAD1081SP - Vue Éclatée des Pièces Et Quincaillerie

Vous avez besoin d’aide? Appelez le 1.800.762.1142.
Ne retournez pas au point de vente.
Pour pièces de rechange, voir
parts.BlueRhino.com
1.800.762.1142
3
Liste des pièces
1
Poignée
58-11-013
2
Pare-étincelles
58-11-014
3
Grille de cuisson
58-11-015
4
Grille à bûches
58-11-016
5
Cuve A
58-11-017
6
Cuve B
58-11-018
7
Support de la cuve
58-11-019
8
Accessoire de foyer
58-11-009
9
Pied (4)
58-11-021
Quincaillerie
A
Vis
Nickelée, M5x20
4 pcs
B
Boulon
Nickelée, M6x10
4 pcs
C
Écrou
Nickelé, M5
8 pcs
D
Écrou
Nickelé, M6
1 pc
E
Rondelle de
blocage
Nickelé, ø5
4 pcs

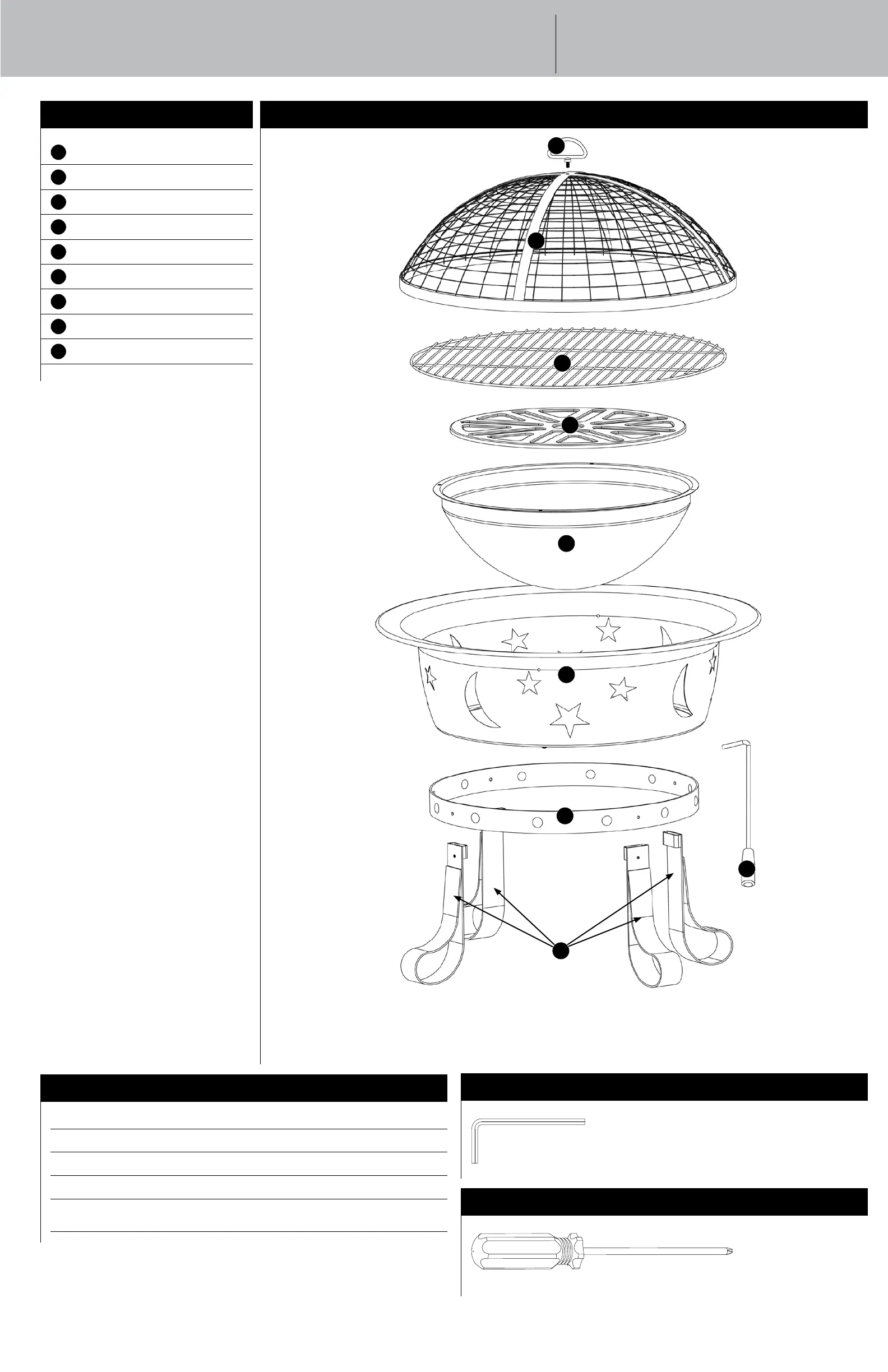

Vue éclatée
1
2
3
4
5
7
8
Outils requis pour l’assemblage (fournis)
Clé allen 2 pcs
Outils requis pour l’assemblage (non fournis)
Tournevis cruciforme Phillips nº 2 1 pc
6
9
