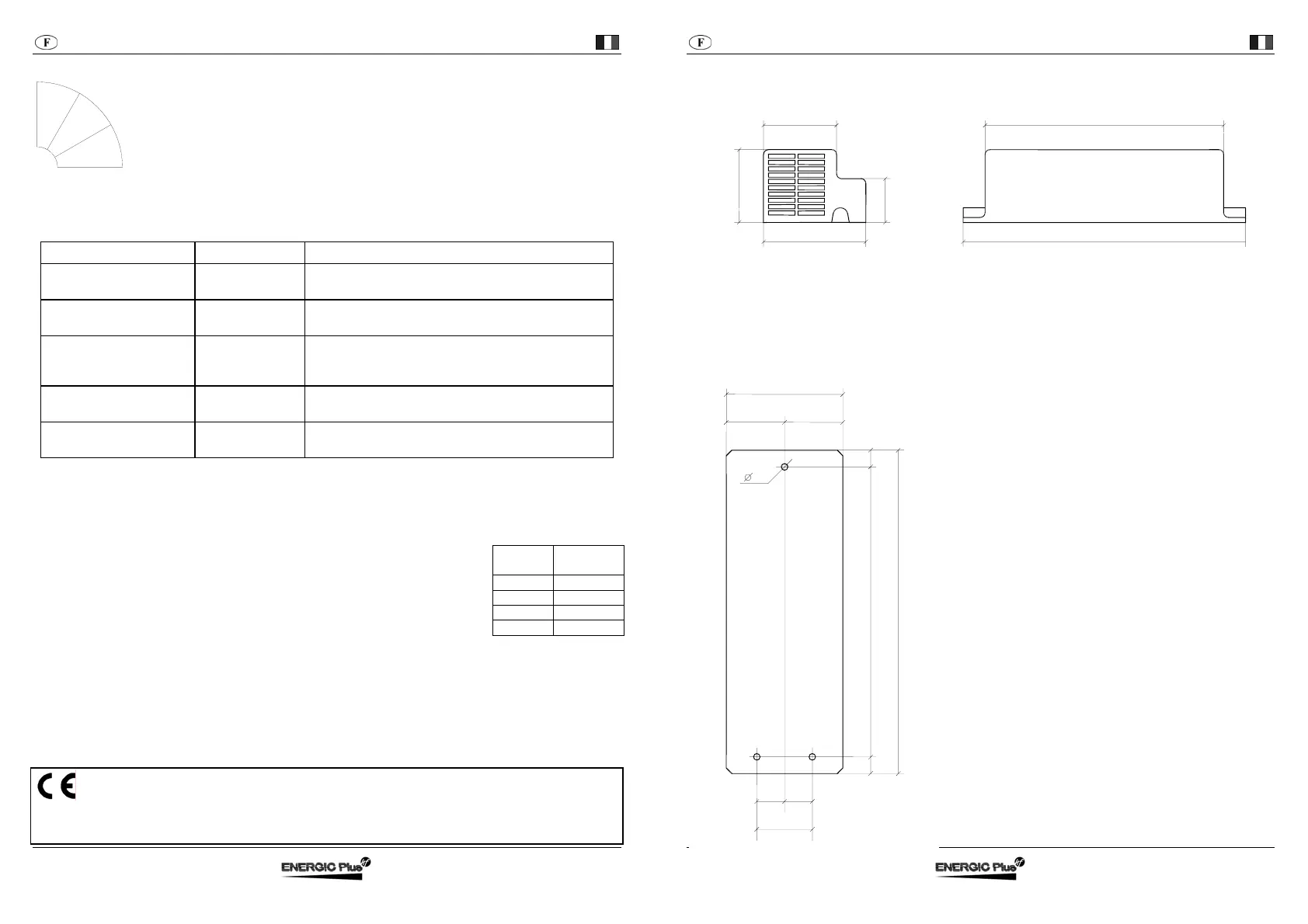

Energic Plus BC1 - Page 11

Chargeur de batterie BC1 Français
D01001-02 21
Indicateur à LED
La LED ROUGE indique que le chargeur est dans la phase initiale de la charge.
La LED JAUNE indique que la batterie est à 80 % de charge.
La LED VERTE indique que la batterie est à 100 % de charge.
D'autres détails se trouvent dans la description des courbes de charge.
Exemple: La LED rouge allumée avec brèves extinctions signifie phase à
tension constante.
Alarmes
La LED clignotante indique une situation d'Alarme:
Condition Alarm Type Description (Action)
VERTE clignotante
Timeout La phase 1 a une durée supérieure au maximum
consenti (vérifier la capacité de la batterie).
ROUGE-JAUNE
clignotante
Courant batterie Perte de contrôle du courant de sortie (défaut sur la
logique de contrôle).
ROUGE-VERTE
clignotante
Tension batterie Batterie non conforme (vérifier la tension nominale)
ou perte de contrôle de la tension de sortie (batterie
déconnectée ou défaut sur la logique de contrôle).
ROUGE-JAUNE-VERTE
clignotante
Thermique Suréchauffement des semi-conducteurs (vérifier le
fonctionnement du ventilateur).
JAUNE-VERTE
clignotante
Sélection Une configuration pas disponible a été sélectionne
(Vérifier la position du sélecteur.
En présence d'alarme, le chargeur cesse de fournir du courant.
Batterie
Une batterie est caractérisée par deux tailles: tension et capacité.
Tension:
Chaque élément a une tension nominale, qui dépend du type de batterie
(n'importe ce que taille). Afin d'atteindre une tension plus élevée, beaucoup
d'éléments sont reliés en série, créant ainsi un 'batterie' des éléments. Le
nombre d'éléments est calculé en divisant la tension nominale de la batterie pour
la tension de chaque élément simple dans la table:
Capacité
C'est la quantité de charge électrique que les batteries peuvent fournir à un
circuit externe avant que la tension diminue sous la valeur limite finale et elle est obtenue en multipliant
l'intensité du courant dérivé I, exprimée en ampère (A), parce que le temps de décharge t exprimé en
heures (h): C = I x t.
La capacité de batterie de traction est normalement mentionnée dans le système de décharge
en 5h: C5 = I x 5h.
Les valeurs de capacité qui peuvent être rechargées par les chargeurs de batterie peuvent être trouvées
dans la description de la courbe de remplissage (cette valeur n'est pas présente dans les courbes
capables de charger toutes capacité).
:
Cet appareil respecte la Directive Basse Tension 73/23/CEE et la
Directive EMC 89/336/CEE et les modifications suivantes.
Type
Tension
Nominal
Pb 2 V/el
NiCd 1,2 V/el
NiMH 1,2 V/el
NiZn 1,714 V/el
8
0
%
1
0
0
%
S
T
A
R
T
Chargeur de batterie BC1 Français
D01001-02 22
6
=
105
=
12,5
285260
12,5
=
=
50
Encombrements mécaniques
245
285
45
75
75
105
N.B. Toutes les dimensions sont en mm.
Plan de perçage
HAUT

Conseil d'installation
N.B. Toutes les dimensions sont en mm.
