Chargeur de batterie BC1 Français
D01001-02 25

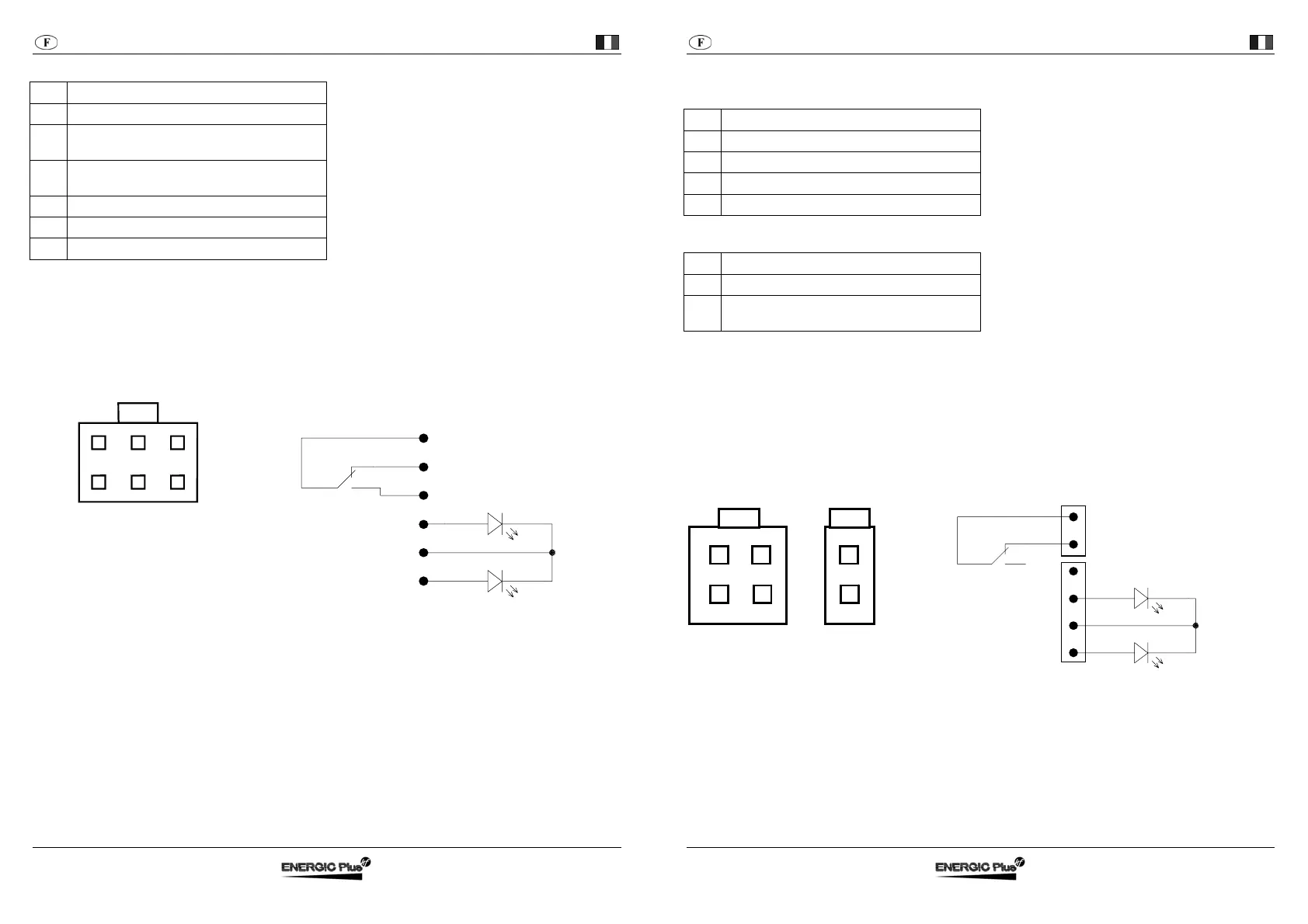

Options avec des connecteurs 6 poteaux
Pin Utilisation
1 Contact commun pour la présence de réseau
2 Contact normalement fermé pour la
présence de reseau
3 Contact normalement ouvert pour la
présence de reseau
4 Anode LED rouge
5 Cathode commune LED
6 Anode LED verte
Caracteristiques techniques : contacts d'échange
0,3A 125VAC
0,3A 110VDC
1A 30VDC
Connecteur - raccordement d'ensemble
6
4
32
5
1
1
2
3
4
5
6
A L’INTERIEUR
Chargeur de batterie BC1 Français
D01001-02 26
Options avec des connecteurs 4 poteaux et 2 poteaux
Connector 4 poteaux
Pin Utilisation
1 Anode LED rouge
2 Non utilisé
3 Cathode commune LED
4 Anode LED verte
Connector 2 poteaux
Pin Utilisation
1 Contact commun pour la présence de réseau
2 Contact normalement fermé pour la
présence de reseau
Caracteristiques techniques : contacts d'échange
0,3A 125VAC
0,3A 110VDC
1A 30VDC
Connecteur - raccordement d'ensemble
2
43
2
1
1
1
2
2
1
3
4
DEHORS
A
L’INTERIEUR
LR
LV
