Energic Plus BC1 - Page 18

Batterie Ladegerät BC1 Deutsch
D01001-02 35

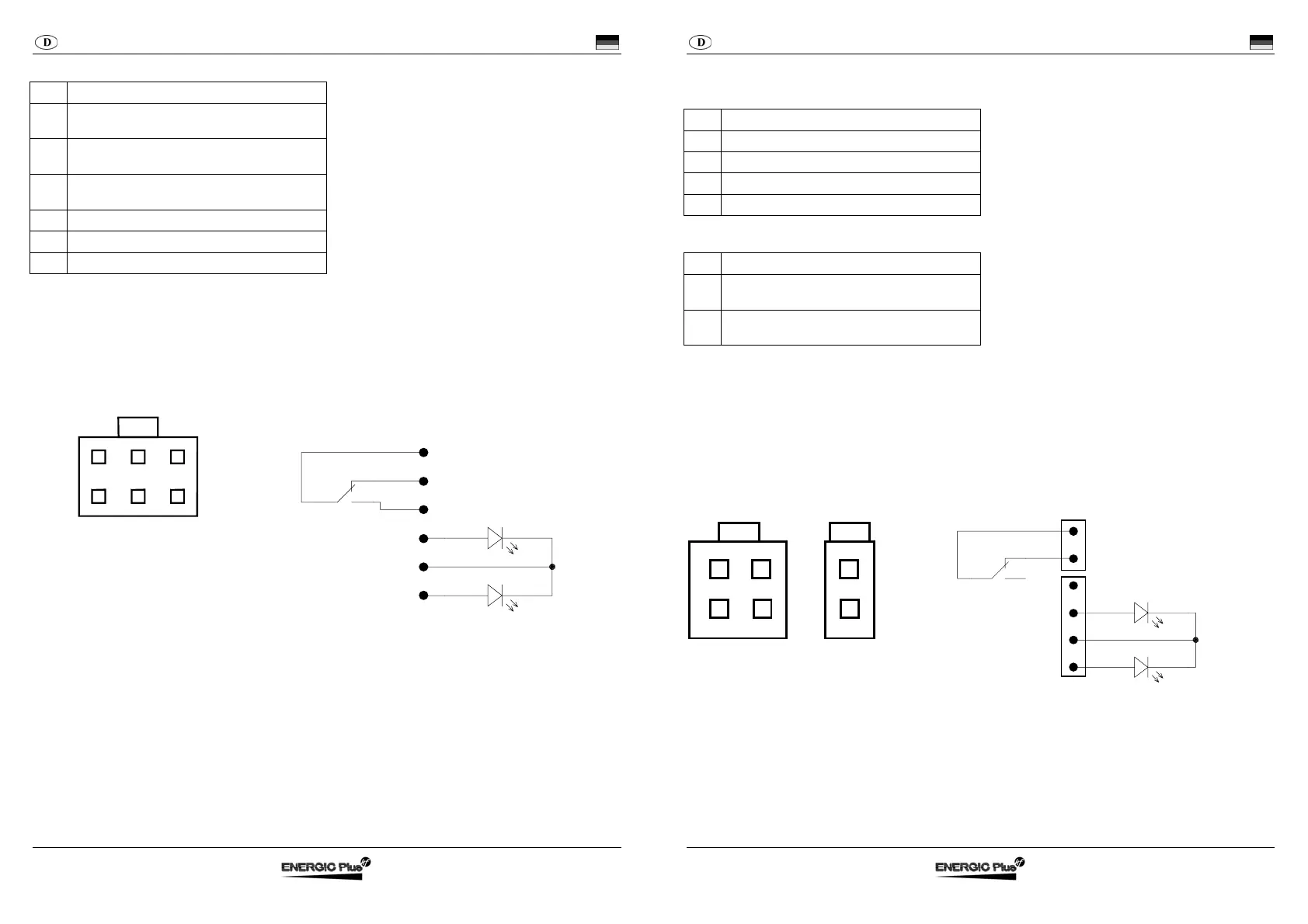

Wahlen mit Steckern 6 Pfosten
Pin Gebrauch
1 Allgemeiner Kontakt für Netztspannung
vorhanden
2 Normalerweise geschlossener Kontakt für
Netztspannung vorhanden
3 Normalerweise geöffnet Kontakt für
Netztspannung vorhanden
4 Rote LED-Anode
5 Allgemeine Kathode LED
6 Grüne LED-Anode
Technische Merkmale : Austauschkontakte
0,3A 125VAC
0,3A 110VDC
1A 30VDC
Stecker – umreißanschluß
6
4
32
5
1
1
2
3
4
5
6
NACH INNEN
Batterie Ladegerät BC1 Deutsch
D01001-02 36
Wahlen mit Steckern 4 Pfosten und 2 Pfosten
Stecker 4 Pfosten
Pin Gebrauch
1 Rote LED-Anode
2 Nicht verwendet
3 Allgemeine Kathode LED
4 Grüne LED-Anode
Stecker 2 Pfosten
Pin Gebrauch
1 Allgemeiner Kontakt für Netztspannung
vorhanden
2 Normalerweise geschlossener Kontakt für
Netztspannung vorhanden
Technische Merkmale : Austauschkontakte
0,3A 125VAC
0,3A 110VDC
1A 30VDC
Stecker – umreißanschluß
2
43
2
1
1
1
2
2
1
3
4
DRAUßEN
NACH INNEN
LR
LV
