Español Carica batteria BC1 Español
D01001-02 39
Indicador de LED
LED ROJO muestra que la batería ha iniciado el proceso de carga.
LED AMARILLO muestra que el cargador de batería ha llegado al 80% de carga.
LED VERDE nuestra que la batería está cargada al 100%.
Para más información puede encontrarla en la descripción de las curvas de carga.
Por ejemplo: red rojo intermitente significa que es fase de tensión constante.
Alarmas
El LED parpadeando muestra la situación de alarmas siguientes:
Condición Tipo de Alarma Descripción del fallo (Acción)
VERDE intermitente Fuera de tiempo t Fase 1 tiene un exceso de duración del máximo
establecido. (Verificar capacidad de batería).
ROJO-AMARILLO
intermitente
Corriente de Batería Perdida de la salida de corriente. (Fallo en unidad
lógica).
ROJO-VERDE
intermitene
Voltaje de Batería Batería no conforme. (Verificar la tensión
nominal).Perdida de voltaje en la unidad de
control. (Batería desconectada o fallo en la lógica).
ROJO-AMARILLO-
VERDE intermitente
Térmico Sobre calentamiento de los semiconductores.
(Verificar el ventilador).
AMARILLO-VERDE
intermitente
Selección Selección de una configuracion non disponible
(Verificar la posicion del selector).
Cuando ocurre una alarma el cargador para de suministrar corriente.
Batería
Una batería es caracterizada por dos tamaños: tensión y capacidad.
Tensión:
Cada elemento tiene una tensión nominal que depende del tipo de batería (no
importa qué tamaño). Para alcanzar una tensión más alta, muchos elementos
están conectados en la serie, creando una “BATERIA” de elementos. El número
de elementos se calcula dividiendo la tensión nominal de la batería para la
tensión de cada solo elemento en la tabla:
Capacidad:
Es la cantidad de carga eléctrica que las baterías pueden proveer a un circuito externo antes de que la
tensión disminuya bajo valor límite final y se obtiene multiplicando la intensidad de la corriente derivada I,
expresada en el amperio (A), porque el tiempo que descarga t expresado en las horas (h): C = I x t.
La capacidad de la batería de tracción normalmente se refiere el sistema de escape de 5h: C5 = I x 5h.
Los valores de la capacidad que se pueden recargar por los cargadores de batería se pueden encontrar
en la descripción de la Curva de Carga (este valor no está presente en las curvas capaces de cargar
todas capacidad).
:
Este dispositivo está en conformidad con las reglas de la Tensión Baja
73/23/CEE y la regla de EMC 89/336/CEE y sus modificaciones
posteriores.
Tipo
Tension
nominal
Pb 2 V/cell
NiCd 1,2 V/cell
NiMH 1,2 V/cell
NiZn 1,714 V/cell
8
0
%
1
0
0
%
S
T
A
R
T
Español Carica batteria BC1 Español
D01001-02 40
6
=
105
=
12,5
285260
12,5
=
50

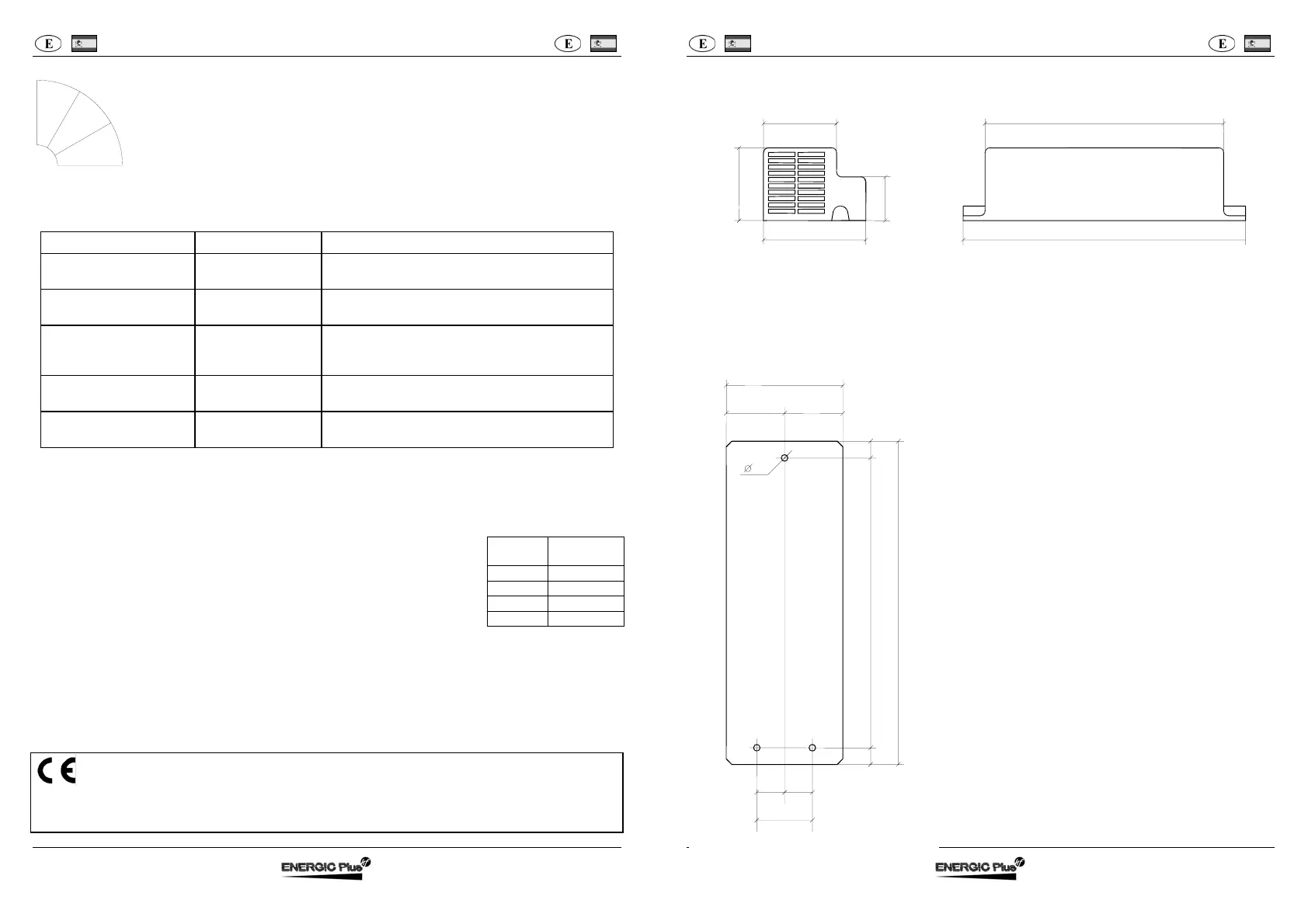

Dimensiones mecánicas
245
285
45
75
75
105
N.B. Todas las dimensiones son expresadas en mm.
Detalles para taladrar
Hacia arriba
Aviso de instalación
N.B. Todas las dimensiones son expresadas en mm.
