D01001-02 43

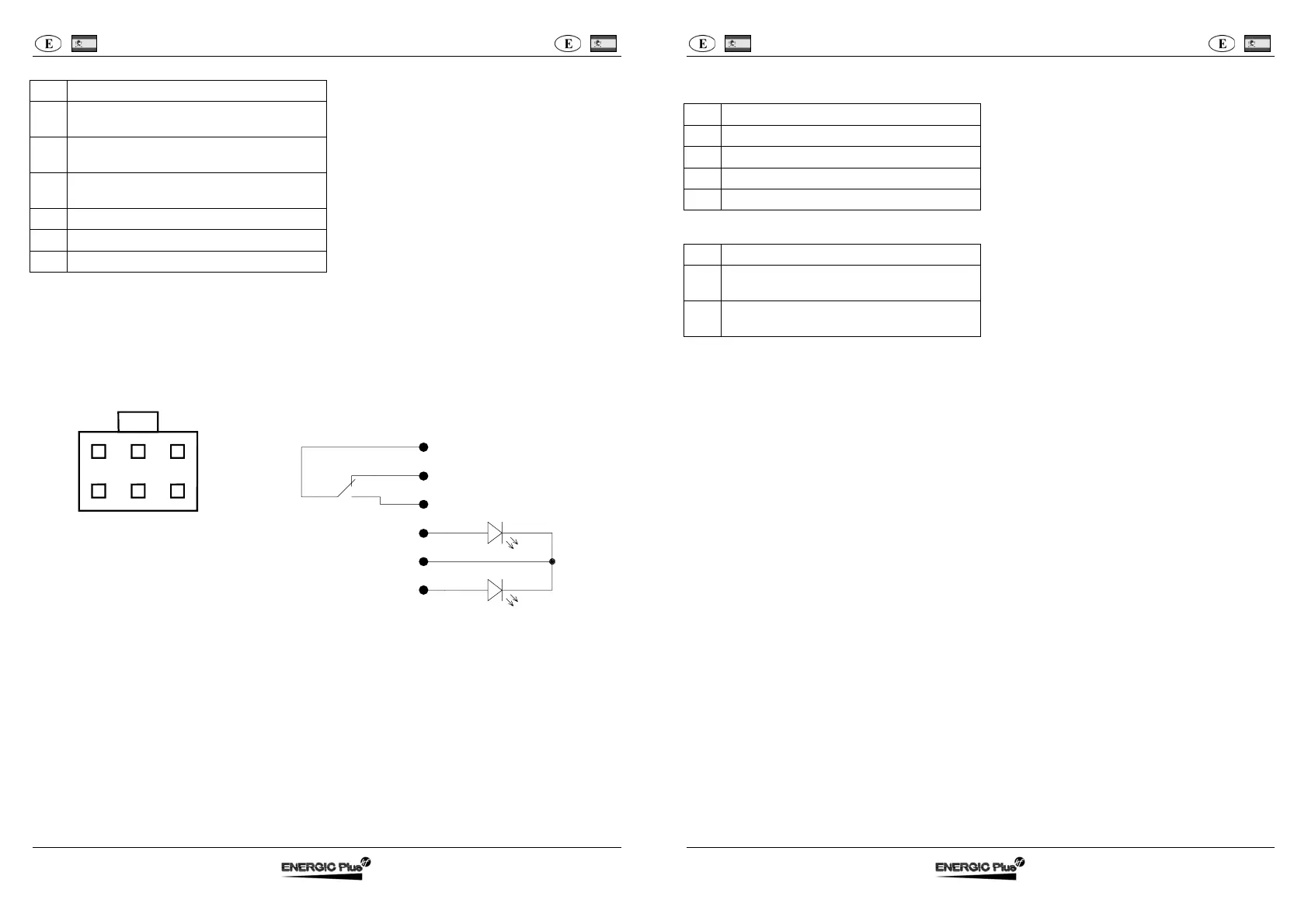

Opciones con los conectadores 6 poles
Pin Utilizzo
1 Contacto común para la presencia de fuente
de alimentación
2 Contacto normalmente cerrado para la
presencia de fuente de alimentación
3 Contacto normalmente abierto para la
presencia de fuente de alimentación
4 Ánodo LED rojo
5 Cátodo común LED
6 Ánodo LED verde
Características técnicas: contactos de cambio
0,3A 125VAC
0,3A 110VDC
1A 30VDC
Conectador - conexión del contorno
6
4
32
5
1
1
2
3
4
5
6
ADENTRO
Español Carica batteria BC1 Español
D01001-02 44
Opciones con los conectadores 4 poles y 2 poles
Conectador 4 poles
Pin Uso
1 Ánodo LED rojo
2 No utilizado
3 Cátodo común LED
4 Ánodo LED verde
Conectador 2 poles
Pin Utilizzo
1 Contacto común para la presencia de fuente
de alimentación
2 Contacto normalmente cerrado para la
presencia de fuente de alimentación
Características técnicas: contactos de cambio
0,3A 125VAC
0,3A 110VDC
1A 30VDC
Conectador - conexión del contorno
