Carica batteria BC1 Italiano
D01001-02 9
Opzioni con connettore a 6 poli
Pin Utilizzo
1 Contatto comune presenza rete
2 Contatto normalmente chiuso presenza rete
3 Contatto normalmente aperto presenza rete
4 Anodo LED rosso
5 Catodo comune LED
6 Anodo LED verde
Dati tecnici: contatti in scambio
0,3A 125VAC
0,3A 110VDC
1A 30VDC

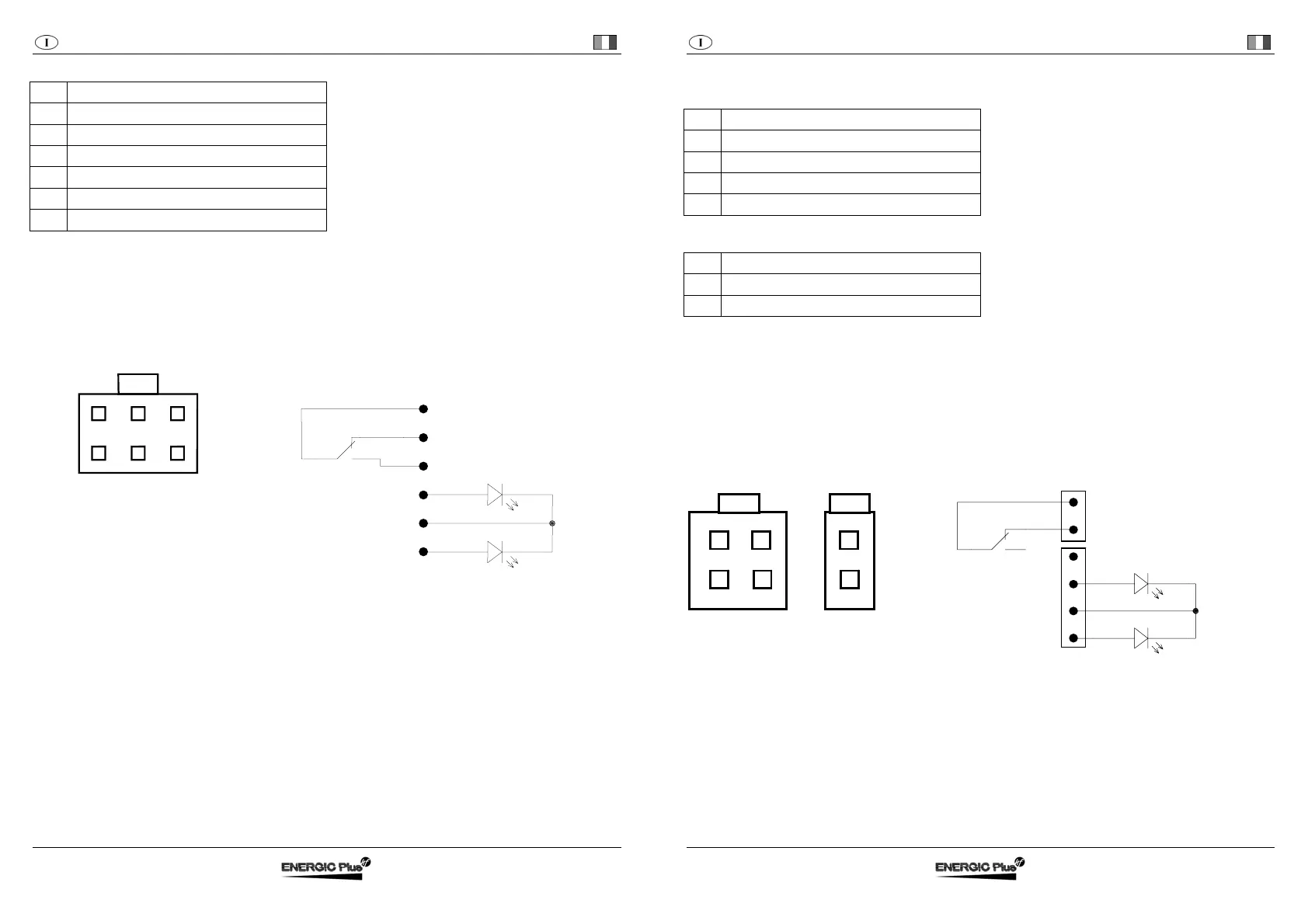

Connettore - Schema collegamento
6
4
32
5
1
1
2
3
4
5
6
Carica batteria BC1 Italiano
D01001-02 10
Opzioni con connettori a 4 poli e 2 poli
Connettore 4 poli
Pin Utilizzo
1 Anodo LED rosso
2 Non utilizzato
3 Catodo comune LED
4 Anodo LED verde
Connettore 2 poli
Pin Utilizzo
1 Contatto comune presenza rete
2 Contatto normalmente chiuso presenza rete
Dati tecnici: contatti in scambio
0,3A 125VAC
0,3A 110VDC
1A 30VDC
Connettori - Schema dei collegamenti
2
43
2
1
1
1
2
2
1
3
4
ESTERNO
INTERNO
LR
LV
