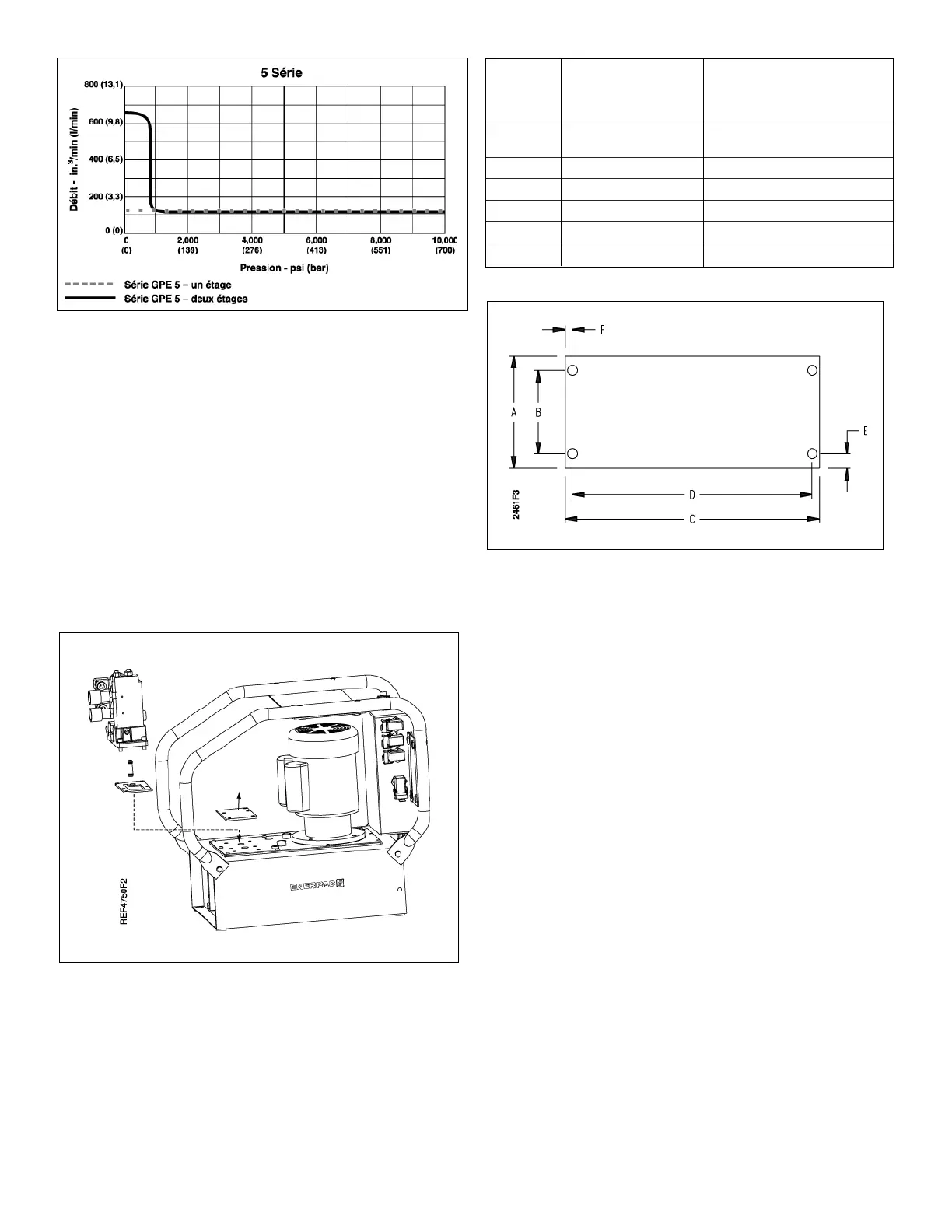

3.2 Diagramme des débits - à 60 Hz (Figure 1)
4.0 INSTALLATION
Posez la pompe de façon à assurer un débit d'air sans
obstruction autour du moteur et de la pompe.Veillez à la propreté
du moteur pour assurer un refroidissement maximal lors du
fonctionnement.
4.1 Montage du destributeur (figure 2)
1. Déposez la plaque
2. Placez les joints toriques et d'appuis sur le connecteur.
3. Mettre le joint, le connecteur et le distributeur sur la pompe.
Veillez à ne pas endommager les joints toriques lors de
l'emboîement du connecteur.
Figure 2
4.2 Montage de la pompe
Quatre trous filetés M12 x 1.25 sont prévus pour l'adaption de la
pompe. Reportez-vous à la figure 3 pour les cotes de montage.
2.5 Gal. 5, 10 Gal. (20 L, 40 L)
(5 L, 10 L) in. (mm)
in. (mm)
A 8.75 (222) 13.75 (349)
B 6.50 (165) 12.25 (311)
C 19.88 (505) 19.88 (505)
D 18.72 (475) 18.72 (475)
E 1.13 (29) .75 (19)
F .58 (15) .58 (15)
Figure 3
4.3 Branchements électriques
LES BRANCHEMENTS ÉLECTRIQUES NE DOIVENT ÊTRE
EFFECTUÉS QUE PAR UN TECHNICIEN QUALIFIÉ EN
RESPECTANT TOUTES LES RÉGLEMENTATIONS EN
VIGUEUR.
1. Assurez-vous que l'alimentation est sur arrêt.
2. La protection de l’alimentation (fusibles, disjoncteur) doit être
fournie par le client. Le niveau de protection doit être égal à
115% de la puissance du moteur en pleine charge.
3. Pour plus d’informations, se référer aux plaques de la pompe,
du moteur et au schéma électrique inclus dans la
documentation jointe (si applicable).
4.4 Accessoires
L'échangeur thermique, le manocontact, la commande á
distance, les solénoïdes (A) et (B) sont livrés avec des
connecteurs qui se branchent dans les prises appropriées du
boîtier électrique (figure 4). La commande au pied se branche
dans la prise de la commande á distance.
4.5 Bouchon de reniflard (Voir Figure 5)
Pour le transport, un bouchon (A) est monté dans l'orifice de
remplissage sur le dessus du réservoir. Remplacez le bouchon de
transport par le capuchon du reniflard (B).
