10

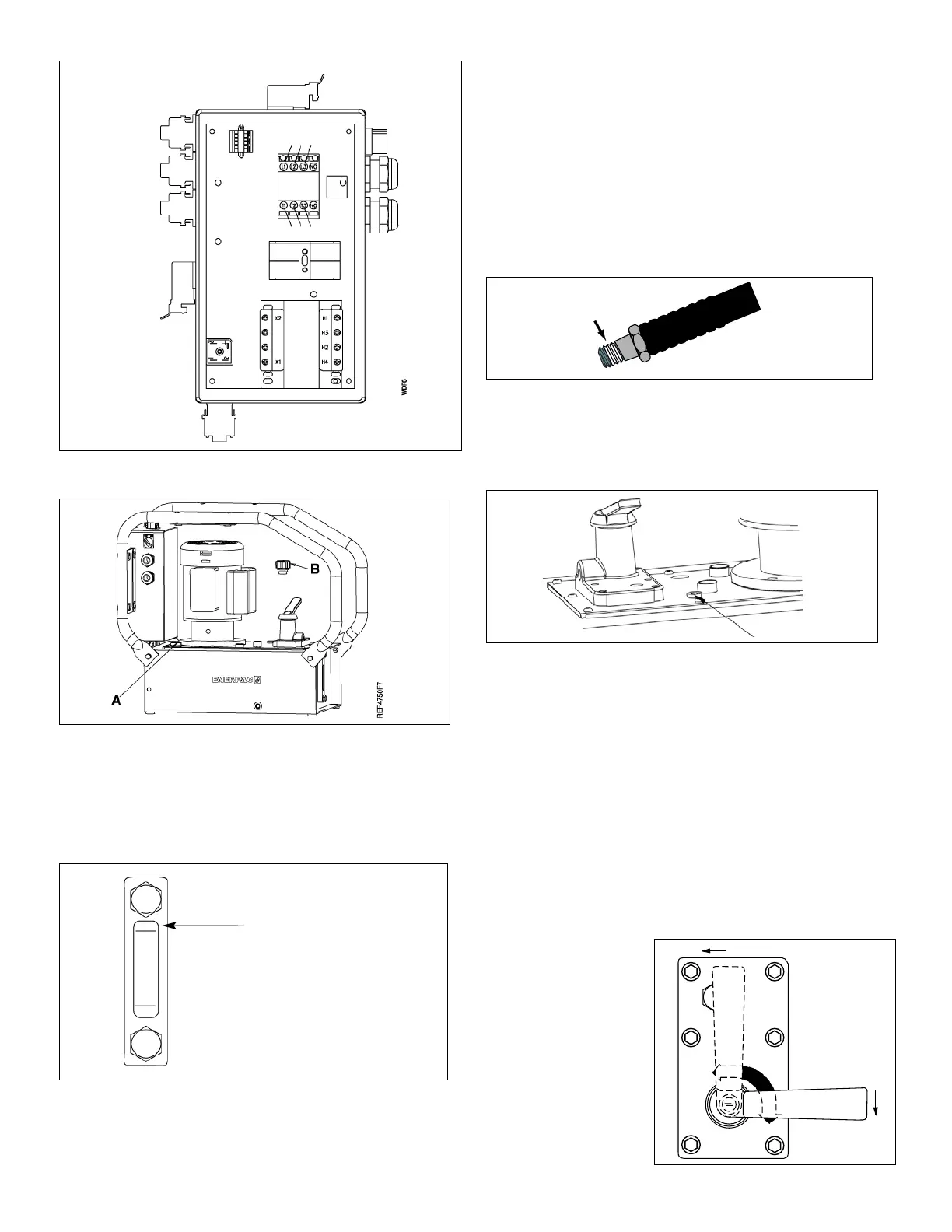

Figure 4, Schéma de câblage
Figure 5
4.6 Niveau d'huile
Vérifiez le niveau d'huile de la pompe avant son démarrage et
ajoutez-en, si nécessaire, en enlevant le bouchon du reniflard. Le
réservoir est plein quand le niveau est sur la marque haute du
regard (Fig.6)
Figure 6
IMPORTANT : Ajoutez de l'huile quand tous les composants du
système sont complètement rentrés, sinon le système devrait
récupérer plus d'huile que le réservoir ne peut en contenir.
4.7 Raccords hydrauliques
Montez le ou les flexibles dans le ou les orifices de sortie du
distributeur. Enroulez un tour et demi de ruban Téflon ou d'un
produit d'étanchéité approprié sur le raccord du flexible, en
veillant à laisser le premier filet sans ruban ou produit
d'étanchéité (reportez-vous à la figure 7).
Pour la vanne à 2 voies, raccorder à l’orifice avant.
Pour la vanne à 3 voies, raccorder à l’orifice « A ».
Pour la vanne à 4 voies, rétracter à l’orifice « B ».
Pour les vannes de décharge et de décharge-maintien, raccorder
à l’orifice « A ».
Figure 7
Dans le cas d'utilisation d'un distributeur à distance, raccordez le
retour du réservoir à l'orifice de retour situé sur le dessus du
réservoir (reportez-vous à la figure 8).
Figure 8
5.0 FONCTIONNEMENT
1. Vérifiez le niveau d'huile dans la pompe et rajoutez-en si
nécessaire.
2. Assurez-vous que le bouchon de transport a bien été
remplacé par le bouchon du reniflard a été installé.
3. La soupape de commande doit obligatoirement être en
position neutre ou rentrée.
4. L'interrupteur MARCHE/ARRËT est situé sur le boîtier
électrique pour la plupart des modèles. Pour les modèles
GPEM, l'interrupteur peut se situer sur le moteur.
5.1 Fonctionnement du distributeur
VM-2 (reportez-vous à la figure 9)
1. Avance
2. Retour
Interrupteurs suspendu
Contact de
niveau/température d'huile
Solénoïde vanne A
Solénoïde vanne B
Manocontact
Échangeur
thermique
Moteur Leads
Secondaire
Primaire
Moetur
Starter
Interrupteur
Marche/
Arrêt
Alimentation
Moteur
Câbles
d'alimentation entrante
Utilisez L1 & L2
pour le
monophasé.
L2 in the neutre.
Use T1 & T2 for
monophasé.
T2 in the neutre.
Le reservoir plein quand
le niveau arrive la.
