ENFORCER SD-7202GC-PEQ User Manual

ENFORCER Placas de botón para salida
SECO-LARM U.S.A., Inc. 7
El LED adicional en el SD-7623-GSTQ funciona como indicador de estatus. Se puede conmutar entre ‘apagado’ y
‘encendido’ (sea el rojo o verde) o se puede conmutar entre ‘rojo’ y ‘verde’. Como indicador de estatus, se puede usar para
indicar que la cerradura ha
ya entrado en el estado de desbloqueo programado después de que el botón haya sido
presionado. En puertas con una salida de monitoreo de posición de puerta, el LED de estatus indicara que la puerta esta
desbloqueada o que la puerta está abierta, regresando al modo de espera solo después de que la puerta se haya cerrado
y bloque
ado de nuevo.
1.
Siga las instrucciones de cableado del SD-7202GC-PTQ (vea la pagina 3).
2.
Decida la acción del estatus de LED (vea arriba).
a. Para LED de estatus apagado en modo de espera (LED del botón encendido), encender cuando se presione el
botón (con LED del botón apagándose), luego volviendo a modo de espera cuando la demora del temporizador se
termine (vea Fig.7):
i. Conecte el cable rojo (para luz rojo) o verde (para luz verde) del LED de estatus al terminal de salida del
relevador N.A del modulo de temporizador (el otro cable de color no será usado).
ii. Conecte el cable negro del LED de estatus a la entrada de poder negativa del modulo del temporizador.
b. Para LED de estatus (y LED de botón) normalmente encendido en modo de espera, con LED de estatus cambiando
colores cuando el botón de presione, luego volviendo a modo de espera cuando la demora del temporizador se
termine (vea Fig. 8):
i. Conecte un cable rojo (o verde) del LED de estatus al terminal de salida del relevador N.A. del bloqueo de
temporizador.
ii. Conecte el otro cable de color al LED de estatus al terminal de salida del relevador N.C. del bloqueo de
temporizador.
iii. Conecte el cable negro del LED de estatus a la entrada de poder negativa del modulo del temporizador.
Nota importante:
A. En cuando usando fuente de 24V C.C., un resistor (incluido) se debe cablear al circuito negativo para
el LED de estatus.
B. Cableado sugerido asume una sola fuente de alimentación (vea la Fig. 10). Terminal de la salida N.C.
del relevador del modulo del temporizador debe estar conectado al terminal positivo (+) de la entrada
de alimentación del dispositivo controlado, y el terminal de la salida COM del relevador del modulo
del temporizador deber ser conectado al terminal positivo (+) de la fuente de alimentación.
3. Establezca e
l tiempo de temporizador entre 1~180 seg a través del potenciómetro (vea Fig. 6). Gire el potenciómetro
hacia la derecha para aumentar, hacia la izquierda para disminuir.
Pruébelo para asegurarse que el temporizador se haya
establecido correctamente.

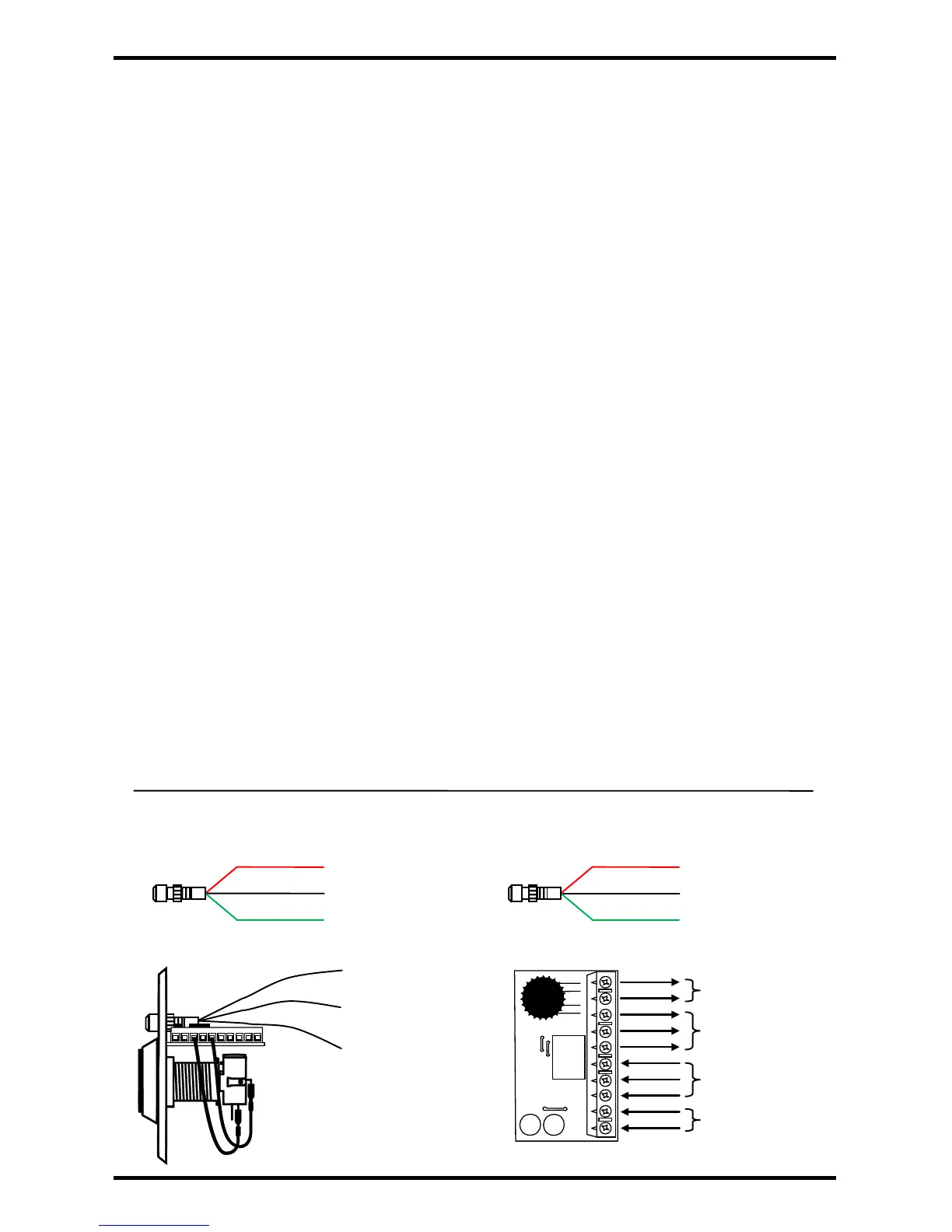

Cableado para SD-7623-GSTQ (con LED y temporizador):
Salida de
zumbador
Salida de relevador
(3A@24V C.C.)
Entrada de interruptor
(
Cableado en fabrica)
Entrada de poder
12 o 24V
C.C. (sin
polaridad)
(N.A.)
(N.C.)
(COM)
(COM)
(N.A.)
(N.C.)
(+)
(–)
Rojo – a salida de rele.
o no utilizado
Negro – al entrada poder
negativo (–)
1
Verde – a salida de rele.
o no utilizado
Figura 7
LED – En espera ‘Apagado’, Puerta desbloqueada ‘Rojo’
Relevador de temporizador
O/P N.A.
Negro (–)
Rojo (+)
Verde (+)
Poder de relevador de
temporizador I/P (–)
1
No utilizado
Figura 8
LED – En espera ‘Verde,’ Puerta desbloqueada ‘Rojo’
Relevador de temporizador
O/P
N.C.
Poder de relevador de
temporizador I/P (
–)
1
Relevador de temporizador
O/P N.A.
Rojo (+)
Negro (–)
Verde (+)
Figure 9 – Vista lateral
Figure 10 – Vista superior de temporazidor
Nota: Leyanda de terminales se puede encontrar en
la parte posterior del
PCB.
1
Use resistor incluido cuando conectando a 24V C.C.
