ENFORCER SD-7202GC-PEQ User Manual

ENFORCER Placas de botón para salida
6 SECO-LARM U.S.A., Inc.
Entrada de poder
12 o 24
V C.C.
(sin polaridad)
IMPORTANTE
Usuarios y instaladores de este producto son responsables de asegurar que la instalación y configuración de este
producto cumpla con todas leyes y códigos nacionales, de estado y locales relacionadas a dispositivos de bloqueo y
salida. SECO-LARM no se hace responsable del uso de este producto en violación de cualquier ley o código actual.
Salida de zumbador
Salida de relevador
(3A@24V C.C.)
Entrada de interruptor
(
Cableado en fabrica)
Nota: Leyenda de terminales se puede encontrar en la parte
posterior del
PCB.
Para ajustar el tiempo (1~180
seg), gire el potenciómetro hacia
la derecha para aumentar, hacia
la izquierda para disminuir.
Potenciómetro
de ajuste del
temporizador
Figura 6
(N.A.)
(N.C.)
(COM)
(COM)
(N.A.)
(N.C.)
(+)
(–)
Cableado de SD-7202GC-PTQ (con temporizador):
1. Para alimentar el LED, conecte 1 cable VERDE a cada uno
de los conectores tipo espada de color latón en cada lado
del montaje del interruptor negro y foco (vea la Fig. 5 arriba)
y conecte el otro
lado de cada cable VERDE a una fuente de
12 o 24 V C.C. La polaridad del LED debe observarse.
2.
Conecte 12 o 24V C.C. (sin polaridad) a los terminales de
entrada de poder del temporizador (vea la Fig. 6).
3.
Conecte un dispositivo N.A. o N.C. al bloque de terminal
de salida del relevador como se desee
(3A@24V C.C. max.).
4.
Conecte zumbador al terminal de salida de zumbador
si se
desea.
5.
Establezca el tiempo de temporizador entre 1~180 seg a
través del potenciómetro. Gire el potenciómetro hacia la
derecha para aumentar, hacia la izquierda para disminuir.
Pruébelo para asegurarse que el temporizador se haya
establecido correctamente.
Cableado de SD-7202GC-PEQ y SD-7223GW-LQ:
1. Corra cuatro alambres a través de la pared a una caja posterior
singular:
a. Dos alambres para 12V C.C. o 24V C.C. para la luz.
b. Un alambre desde la terminal N.A. o N.C. de un dispositivo
como una alarma o un sistema de control de acceso, el cual
pueda abrir una cerradura controlada eléctricamente.
c. Un alambre desde la terminal COM de ese dispositivo.
2. Conecte cuatro alambres de color (incluidos) al interruptor
(vea la Fig. 5):
a. Para alimentar el LED, conecte 1 cable VERDE a cada uno de
los conectores tipo espada de color latón en cada lado del
interruptor negro. La polaridad del LED debe observase.
b. Conecte el cable VERDE/BLANCO al conector N.C. en el interruptor negro (si se necesita).
c. Conecte el cable AZUL/BLANCO al conector N.A. en el interruptor negro (si se necesita).
d. Conecte el cable BLANCO al conector COM en el interruptor negro.
3. Conecte los cables de color a los cables de la alarma o del sistema de control de acceso a la fuente de alimentación
de la luz (vea la Fig. 5):
a. 2x cables VERDES – A una fuente de 12 o 24 V C.C. La polaridad del LED debe observarse.
b. Cable VERDE/BLANCO – Al terminal N.C. de la alarma o del sistema de control de acceso (si se necesita).
c. Cable AZUL/BLANCO – Al terminal N.A. de la alarma o del sistema de control de acceso (si se necesita).
d. Cable BLANCO – Al terminal COM de la alarma o del sistema de control de acceso.
4. Atornille la placa en la caja posterior, teniendo cuidado de no enredar los alambres.
(–)

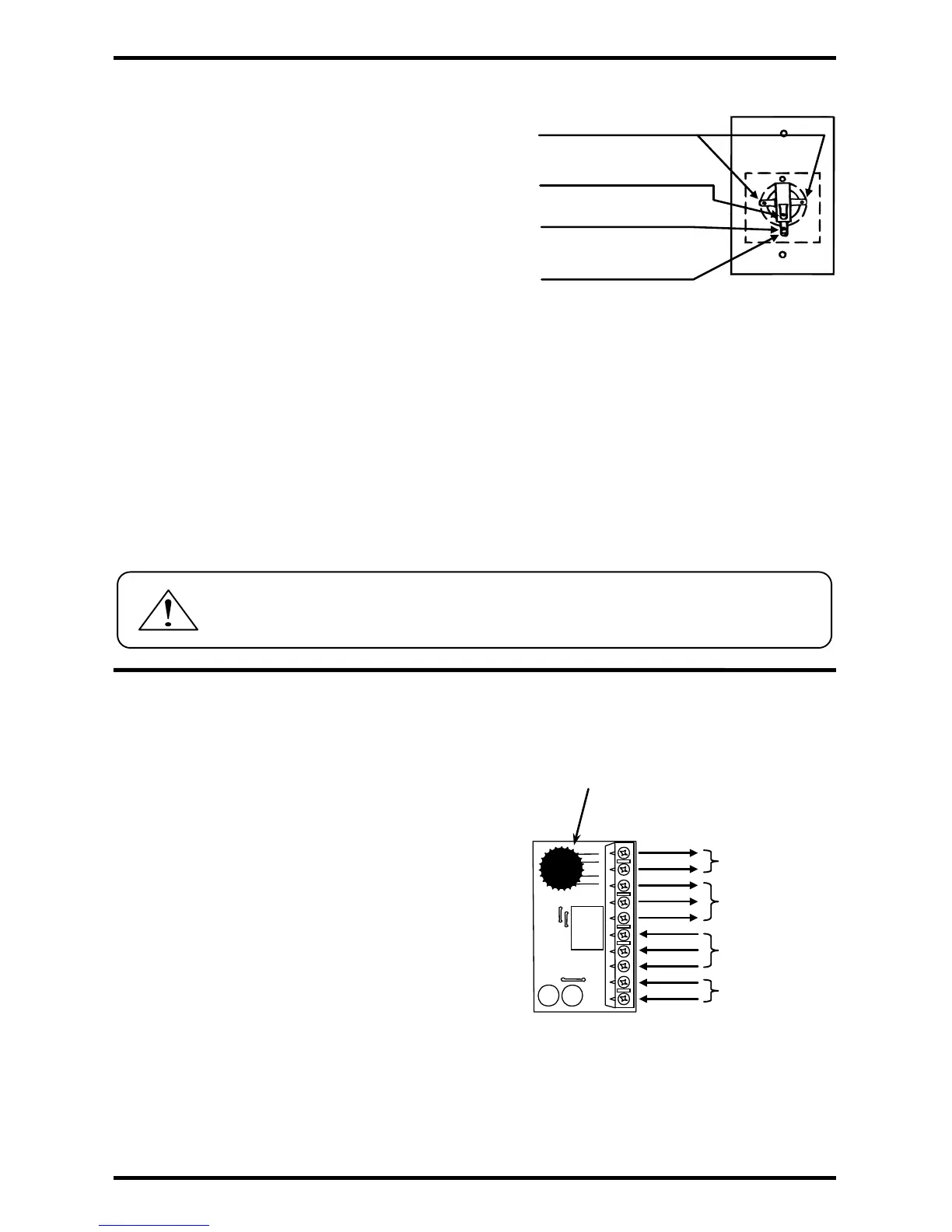

Figura 5
(+)
Verde/blanco (N.C.)
(
Orejeta mas cercano a placa
)
*La polaridad del LED debe observarse.
Cable azul/blanco (N.A.)
(
Orejeta más lejano de placa)
Cable blanco (COM)
Máx. 10A@125~250VCA
Cables verdes (foco)*
(12V C.C. o 24V C.C.)
