ENFORCER SD-7202GC-PEQ User Manual

ENFORCER Plaques de sortie de bouton poussoir
SECO-LARM U.S.A., Inc. 9

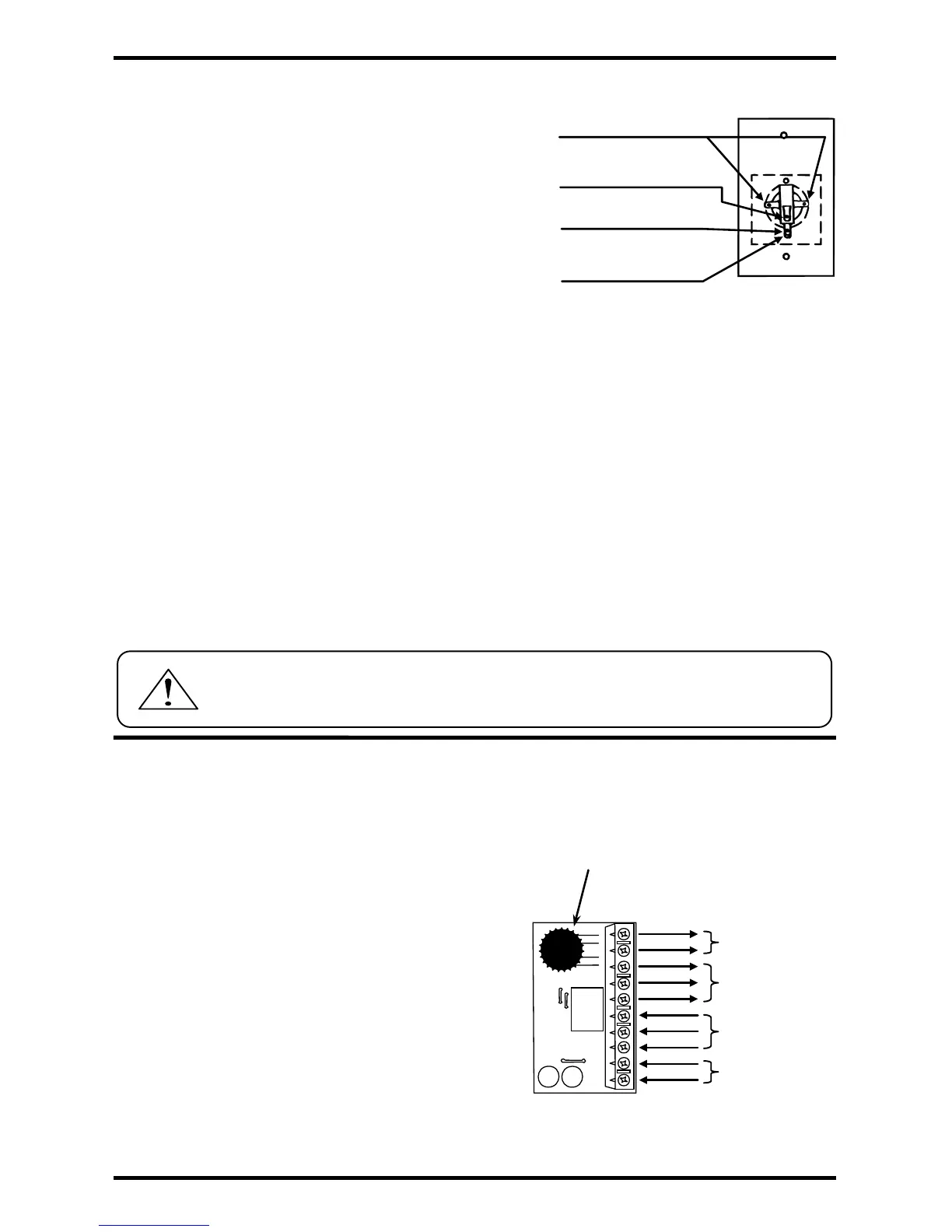

Câblage pour SD-7202GC-PTQ (avec module minuterie):
Câblage pour SD-7202GC-PEQ et SD-7223GW-LQ:
1. Passer quatre fils électriques au travers du mur jusqu’à une
boîte de prise simple:
a. Deux fils d’une source d’alimentation 12VCC ou 24VCC
pour la lumière du bouton poussoir.
b. Un fil pour brancher à la borne N.O. ou N.F. d’un
système d’alarme ou de contrôle d’accès capable de
contrôler une serrure électrique.
c. Un fil pour brancher à la borne COM du dispositif
mentionné ci-dessus.
2.
Brancher les fils de couleur (inclus) à l’interrupteur (voir la
Fig. 5):
a. Pour alimenter le LED du bouton poussoir, brancher un fil VERT à chacun des cosses de couleur
laiton sur les côtés de l’interrupteur noir.
b. Brancher le fil VERT/BLANC au connecteur N.F. sur l’interrupteur noir (si nécessaire).
c. Brancher le fil BLEU/BLANC au connecteur N.O. sur l’interrupteur noir (si nécessaire).
d. Brancher le fil BLANC au connecteur COM sur l’interrupteur noir.
3.
Brancher les fils de couleur aux fils du système d’alarme ou de contrôle d’accès, et aux fils de
l’alimentation de la lumière (voir la Fig. 5):
a. 2x fils VERTS – À une source de 12 ou 24 VCC. La polarité du LED doit être respectée.
b. Fil VERT/BLANC – À la borne N.F. du système d’alarme ou de contrôle d’accès (si nécessaire).
c. Fil BLEU/BLANC – À la borne N.O. du système d’alarme ou de contrôle d’accès (si nécessaire).
d. Fil BLANC – À la borne COM du système d’alarme ou de contrôle d’accès.
4.
Visser la plaque sur la boîte de prise. Faire attention de ne pas pincer les fils.
IMPORTANT
Utilisateurs et installateurs de ce produit sont responsables de s'assurer que l'installation et la configuration de ce produit
est conforme à toutes lois et codes nationaux, d'état et locales relatifs au dispositifs de verrouillage et d'évacuation.
SECO-LARM ne sera pas responsable de l'utilisation de ce produit en violation des lois ou des codes en vigueur.
Figure 5
Sortie
avertisseur
Relais sortie
(3A@24VCC)
Entrée de
d
éclenchement
(précâblé à l’usine)
Entr
ée d’alimentation
12 o 24VCC (non
-
polaire
)
(N.O.)
(N.F.)
(COM)
(COM)
(N.O.)
(N.F.)
(+)
(–)
NB: La légend du bornier se trouve sur le dos de la carte de circuit.
Pour régler la minuterie (1~180 s),
tourner le potentiometer
à droite
pour augmenter, et à gauche pour
diminuer.
Potentiomètre
de rélage
minuterie
Figure 6
(–)
(+)
*La polarité du LED doit être respectée.
Fil vert/blanc (N.F.)
(Cosse la plus proche
de la plaque)
Fil bleu/blanc (N.O.)
(Cosse la plus éloignée de la plaque)
Fil blanc (COM)
Max. 10A@125~250 VCA
Fils verts (lumière)*
(12VCC ou 24VCC
)
1. Pour alimenter le LED du bouton poussoir, brancher un fil
VERT à chacun des cosses de couleur laiton sur les côtés
de l’interrupteur noir
et lampe (see Fig. 5 above) et brancher
l’autre côté de chaque fil VERT à un source de 12 ou 24
VCC. La polarité du LED doit être respectée.
2.
Brancher 12 o 24VCC (non-polaire) aux bornes d’entrée
d’alimentation du module minuterie (voir la Fig. 6).
3.
Brancher dispositif N.O. ou N.F., comme un verrou
électromagnétique ou alarme, au bloc de borne de sortie
de relais comme vous le désirez (3A@24VCC max.).
4.
Brancher l’avertisseur au borne du sortie avertisseur si
désiré.
5.
Régler le module minuterie entre 1~180 s via le
potentiomètre. Tourner à droite pour augmenter, et à
gauche pour diminuer. Tester pour assurer la minuterie
est bien régler.
