深圳市英维克科技股份有限公司
额定电流
≤5A ≤10A ≤15A ≤25A
电源线径
1.0 1.5 2.5 4

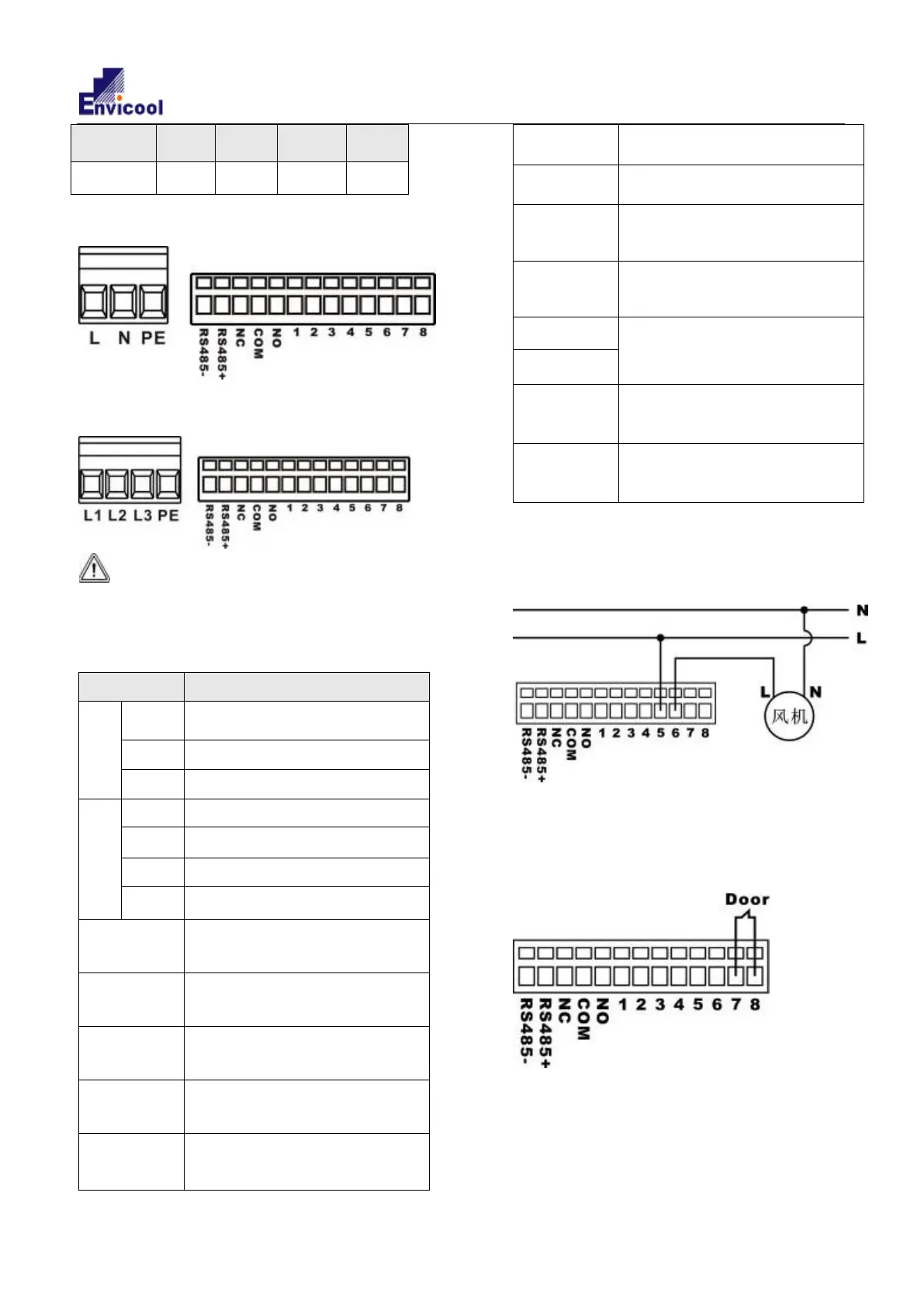

单相空调端口定义：
三相空调端口定义：
注意：
当公共告警干节点按 COM、NC 接线时，无告警输出
时干节点为闭合状态，有告警输出时干节点为断开
状态。
端口 定义
单
相
L
L:220V 火线；
N
N:220V
零线；
PE
空调电源地线
三
相
L1
380V 火线；
L2
380V 火线；
L3
380V
火线；
PE
空调电源地线
NC
第 1 路公共告警继电器干接点输
出 NC 触点
COM
第
1
路公共告警继电器干接点输
出 COM 触点
NO
第 1 路公共告警继电器干接点输
出 NO 触点（选配）
1
第
2
路公共告警继电器干接点输
出 COM 触点（选配）
2
第 2 路公共告警继电器干接点输
出 NO 触点（选配）
3 N/A
4
应急风扇反馈输入（选配）
5
应急风扇控制继电器干接点输出
NO（选配）
6
应急风扇控制继电器干接点输出
COM（选配）
7
门禁告警输入
8
RS485+
RS485 接口 D+ （上位机监控
接口）（选配）
RS485-
RS485
接口 D- （上位机监控接
口）
（选配）

交流应急风机输入端口接线示意图（选
配）：
注意：
应急风机干接点最大容量为：8A/ 220V
AC。

门禁开关接线示意图：
电气连接检查：
1) 用万用表测试交流电源输入线缆是否有短
路，断路的现象。
2) 用万用表测试通信及告警输出线缆是否有
EIA 系列机柜空调器用户手册
