2
D
Beachten Sie auch unbedingt die
Gebrauchsanweisung des Steuergerätes
und die dort angegeben Maßangaben.
Die Sicherheits- und Installationshin-
weise des Saunaofen-Herstellers sind zu
beachten.
Das Steuergerät vor dem Anschluss vom
Netz komplett trennen.
Die Installation darf nur von einem
autorisierten Elektroinstallateur durch-
geführt werden.
(Änderungen vorbehalten)
Fühlerplatine
Fühlergehäuse
2 Holzschrauben 25 x 3 mm
4 m Fühlerleitung 3 x 0.5 mm²
3.1 Montage
Kompatible Steuergeräte
Der Feuchtefühler F2 ist für folgende Steuerge-
räte bestimmt:
EOS Econ H3
EOS Econ H4
Montageort
Der Feuchtefühler wird mittig an einer dem
Ofen abgewandten Seitenwand in einer Höhe
von ca. 150 cm montiert.
Feuchtefühler montieren
1. Bohrung für das Anschlusskabel in der
Kabinenwand erstellen.
2. Anschlusskabel durch die Wand ziehen.
3. Anschlusskabel an die Fühlerplatine ge-
mäß Anschlussplan anklemmen.
4. Fühlerplatine mit mitgelieferten
Schrauben an der Wand befestigen.
5. Schutzschlauch vom Feuchtefühler vor-
sichtig abziehen. Fühlerabdeckung auf
die Platine befestigen.
6. Anschlusskabel zum Steuergerät füh-
ren und gemäß Plan an die entspre-
chenden Klemmen anklemmen.
1. Allgemeine Hinweise
2. Lieferumfang
3. Montage und Installation
HINWEIS
HINWEIS
Falsche Messung durch unsachgemäße
Montage
Bei Montage an falscher Position ober bei Be-
trieb mit dem nicht entfernten Schutzschlauch
werden die Messewerte verfälscht.
Den Feuchtefühler an der richtigen
Stelle montieren. Bei Unsicherheit EOS
kontaktieren.
Schutzschlauch nach Befestigung entfer-
nen.
Geräteschaden durch Falschanschluss
Bei inkorretem Anschluss kann das Steuergerät
oder der Fühler beschädigt werden.
Den Fühler nach Anschlussplan anklem-
men und auf richtige Klemmanordnung
achten.

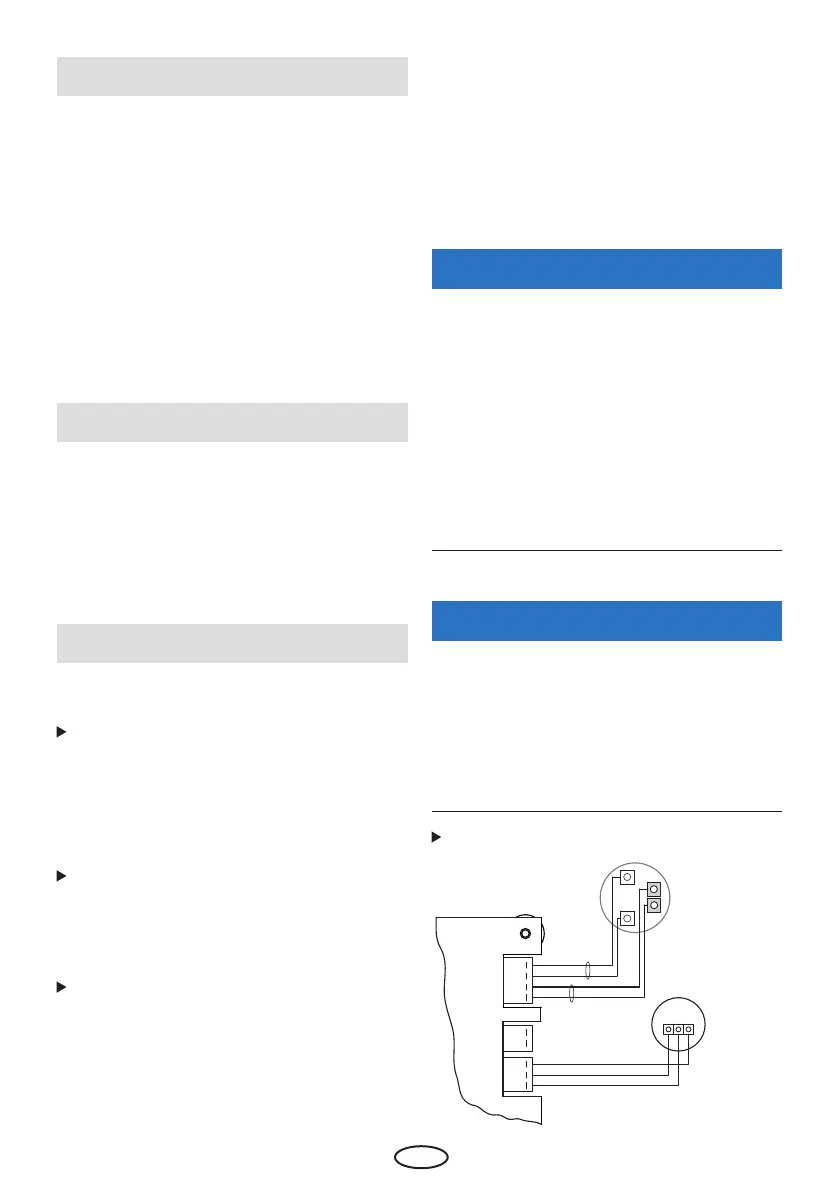

3.2 Anschluss
Anschlussbeispiel
Temperaturfühler
Sensor
UbGE
Ub
G
E
weiß/white
rot/red
KTY
STB
X2
STB
KTY
Feuchtefühler
humidity sensor
