Nach korrektem Anschluß des Fühlers erkennt
das Steuergerät den Fühler nach Wiederein-
schalten der Netzspannung automatisch. Die
relative Luftfeuchtigkeit wird nun bei ange-
steuertem Verdampfer exakt geregelt.
Ein Tip für den Fachmann:
Sollte der Fühler nicht funktionieren, schließen
Sie diesen direkt am Steuergerät über kürzere
Leitungen an. Eventuell liegt der Fehler in der
Verbindung zum Fühler, den Sie hiermit aus-
schließen können. Die Funktion des Fühlers
können Sie nun leicht durch Anhauchen des
Feuchtesensors überprüfen, wobei nun die
Feuchtigkeit der Atemluft angezeigt wird.
Wichtiger Hinweis zum Montageort
von Saunahygrometern:
Die relative Luftfeuchtigkeit ist um so gerin-
ger je höher die Lufttemperatur ist. Die Tem-
peratur ist an der Kabinendecke am höchsten
und nimmt zum Boden hin ab. Entsprechend
ist die Luftfeuchtigkeit an der Kabinendecke
relativ gering. Plazieren Sie daher ein evtl. vor-
handenes Sauna-hygrometer in unmittelbarer
Nähe des Feuchtesensors. Ein anderer Mon-
tageort kann große Anzeigeunterschiede von
Steuergerät und Hygrometer zur Folge haben.
Beachten Sie auch, daß handels-übliche Zei-
gerhygrometer teilweise sehr ungenaue Er-
gebnisse wiedergeben und auch sehr langsam
reagieren können. Der Feuchtesensor reagiert
dagegen sehr schnell und wird daher die Luft-
feuchtigkeit in unmittelbarer Nähe messen und
mittels Steuergerät anzeigen.

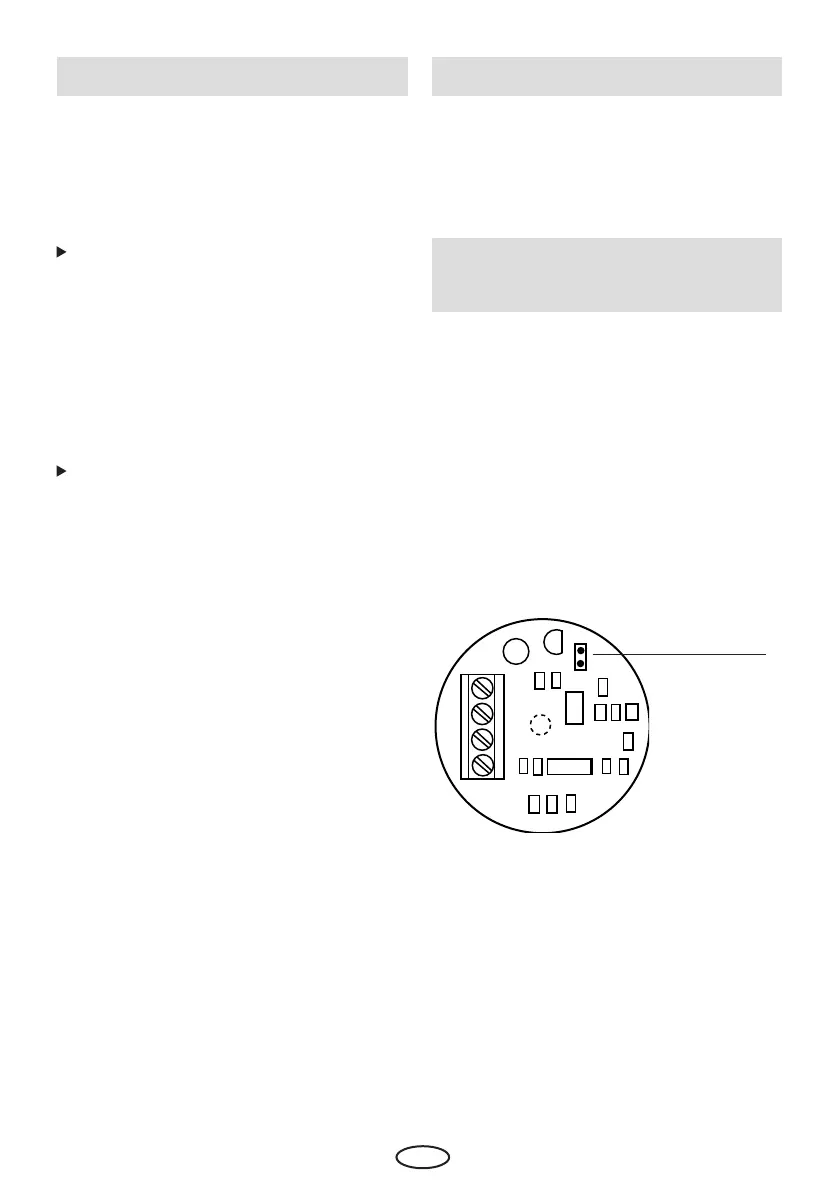

Auf der Bauteilseite der Platine des Feuchtemo-
duls benden sich auf der nachstehend ange-
gebenen Position zwei Kontaktstifte zur Auf-
nahme eines Jumpers (Verbindungsbrücke).
Für sehr alte Steuerungstypen, wie EOS 4580
D24, muß der Sensor durch Aufstecken eines
Jumpers angepaßt werden.
Bei den Steuergeräten der EmoTec HCS9003-
Serie, EmoTouch PB/AF/GF, Econ H2S / H3 /H4,
sowie unseren älteren Geräten 4590 D24, wird
der Jumper nicht bestückt.
C1
T1
C2
C3
R1
R3
R4
R7
R6
R8
R9
R10
D1
D2
D3
R2
R5
IC1
Ub
G
E
-
Jumper
4. Betrieb 5. Reinigung
6. Anpassung für alte Steuer-
geräte
Sollte nach längerer Betriebszeit die Feuchte
nicht mehr exakt angezeigt bzw. geregelt wer-
den, kann der Fühler durch Einlegen in Alkohol
(Spiritus) gereinigt werden.
