1. Schließen Sie alle Kabel an die Anschlüsse an der Rückseite des Druckers an.

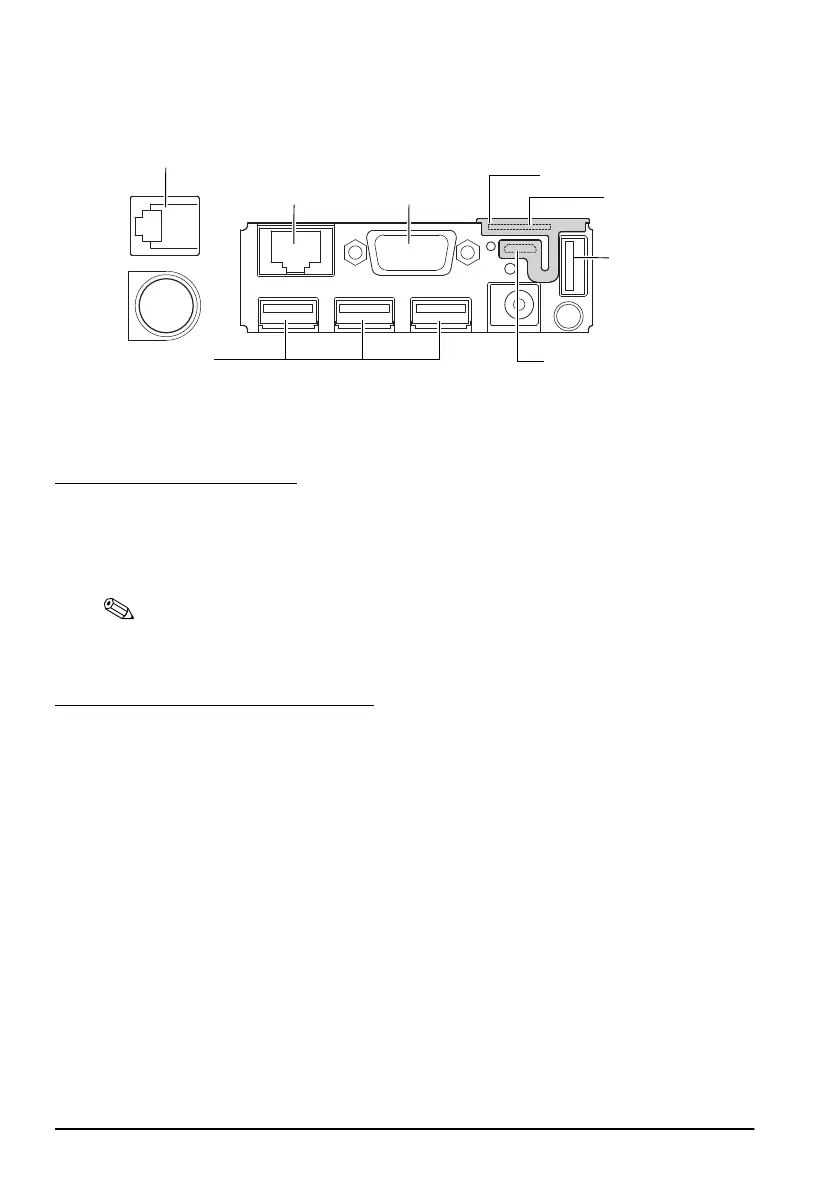

Siehe Abbildung unten für die Positionen der Anschlüsse.
2. Verbinden Sie die anderen Kabelenden mit den externen Geräten.
Anordnen der Kabel
Falls Sie Kabel ohne verriegelnde Steckverbinder (USB-Kabel und DC 5 V-Kabel)
durch den Kabelausgang auf der Rückseite führen wollen, befestigen Sie die Kabel
mit dem Kabelbinder, um das Ablösen des Kabels zu verhindern. (Siehe Abbildung
E.)
Hinweis:
Wenn Sie die optionale Anschlussabdeckung (OT-CC70) anbringen, verwenden Sie je
nach Anzahl der Kabel mehrere Kabelausgänge. Stellen Sie nach dem Verlegen sicher, dass
keine Kabel von der Anschlussabdeckung eingeklemmt wurden.
Einlegen des Rollenpapiers
1. Drücken Sie den auf Abbildung F mit einem Pfeil markierten Hebel, um die
Druckerabdeckung zu öffnen.
2. Nehmen Sie den leeren Rollenkern heraus (wenn vorhanden).
3. Legen Sie das Rollenpapier in der korrekten Laufrichtung ein, die in
Abbildung
G dargestellt wird.
4. Ziehen Sie etwas Papier wie in Abbildung
H gezeigt heraus, so dass sich das
Papier zwischen den Papierführungen befindet.
5. Schließen Sie die Druckerabdeckung und stellen Sie sicher, dass das
Rollenpapier korrekt zwischen den Papierführungen eingelegt wurde.
6. Reißen Sie dann das Papier ab, wie in Abbildung
I auf Seite iii.
Schutzabdeckung
Anschluss für
Schubladenauswurf
Ethernet-
Anschluss
USB-Anschlüsse
(für optionale Produkte)
Analoger RGB-
Anschluss ❋
Micro-USB-Anschluss (Typ
AB) (nur zur Einstellung)
Einschub für
Micro SD-Card ❋
USB-Anschluss
(für optionale
Produkte)
Hinweis: Die oben mit einem “❋“ gekennzeichneten Anschlüsse sind zur Zeit nicht erhältlich.
