34 TM-T70-i Manuel de l’utilisateur
English
1. Brancher chaque câble aux connecteurs à l'arrière de l'imprimante. Voir
l'illustration ci-dessous pour les positions des connecteurs.
2. Brancher les autres extrémités des câbles aux périphériques externes.
Passage des câbles
Lors du passage de câbles sans connecteur de verrouillage (câble USB et câble
5 VCC) à travers les sorties de câble à l’arrière, fixer les câbles avec la sangle pour
éviter qu’ils ne sortent (voir illustration E).
Remarque :
Lors de la fixation du cache de connecteur optionnel (OT-CC70), utiliser plusieurs sorties
de câble en fonction du nombre de câbles. Après l’installation, s’assurer que les câbles ne
sont pas coincés par le cache-connecteurs.
Installation du rouleau de papier
1. Appuyer sur le levier indiqué par une flèche dans l’illustration F pour ouvrir
le capot de l’imprimante.
2. Si besoin, retirer le rouleau de papier usagé.
3. Installer le rouleau de papier dans le bon sens, comme indiqué dans
l’illustration
G.
4. Tirer une bande de papier comme indiqué dans l’illustration H de sorte que le
papier soit entre les guides du papier.
5. Fermer le capot de l'imprimante et s'assurer que le rouleau de papier est
correctement installé entre les guides de papier.
6. Puis, déchirer le papier du rouleau comme indiqué dans l'illustration I.

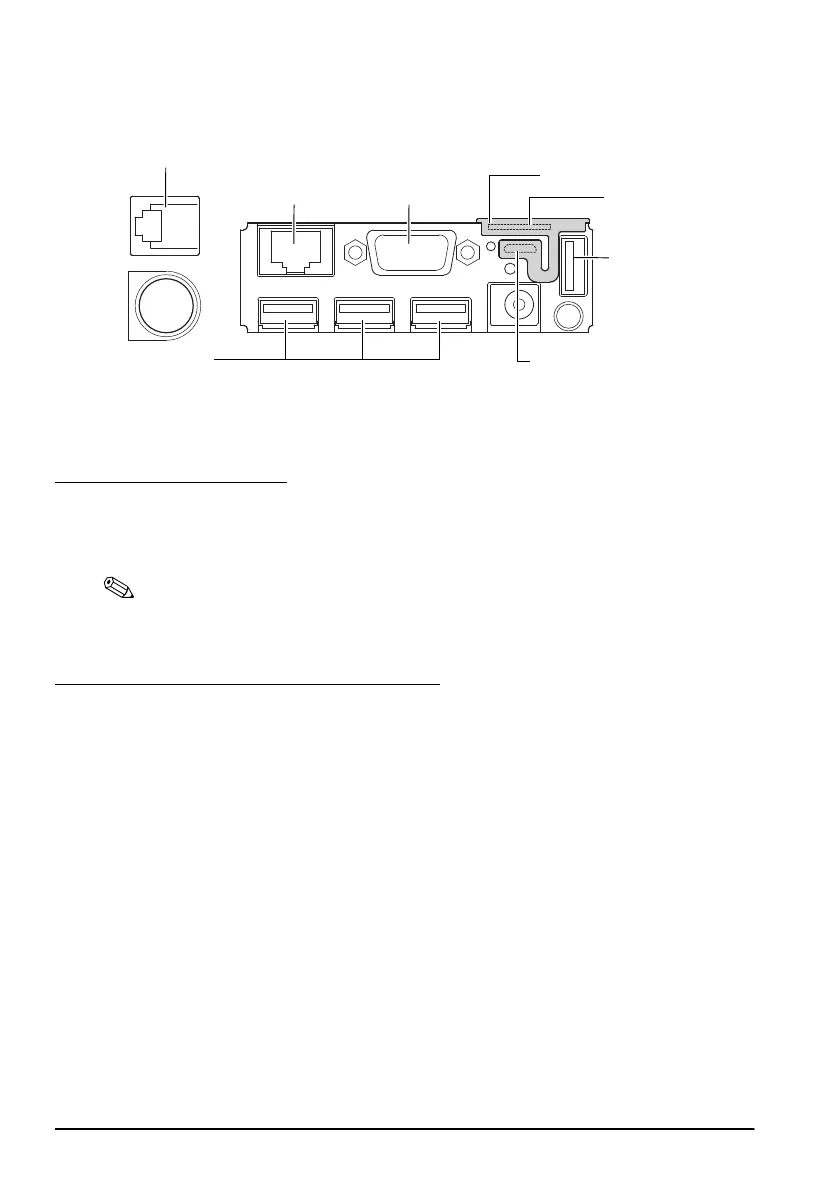

Couvercle de protection
Connecteur de
sortie du tiroir
Connecteur
Ethernet
Connecteurs USB
(pour produits en option)
Connecteur
RGB
analogique ❋
Connecteur micro USB
(type AB) (pour
configuration uniquement)
Fente pour carte
Micro SD ❋
Connecteur USB
(pour produits en
option)
Remarque : Les connecteurs marqués “❋“ ci-dessus ne sont pas disponible actuellement.
