1. Collegare ciascun cavo ai connettori sul retro della stampante. Consultare la
figura di seguito per le posizioni dei connettori.
2. Collegare le estremità opposte dei cavi ai dispositivi esterni.
Sistemare i cavi
Durante l'installazione di cavi senza connettori di fissaggio (cavo USB e cavo DC 5
V) attraverso le uscite per i cavi sul retro, fissare i cavi con la fascetta per cavi per
impedirne il distacco. (Vedere la figura E.)
Nota:
Durante il fissaggio della copertura dei connettori opzionale (OT-CC70), utilizzare uscite
per cavi multiple a seconda del numero di cavi. Dopo l'installazione, assicurarsi che i cavi
non vengano schiacciati dal coperchio del connettore.
Installazione della carta in rotolo
1. Premere la levetta indicata dalla freccia nella figura F per aprire il coperchio
della stampante.
2. Rimuovere il rocchetto della carta in rotolo esaurita.
3. Installare il rotolo di carta nella direzione corretta, come mostrato in figura
G.
4. Svolgere un po’ di carta dal rotolo come mostrato nella figura
H in modo da
posizionarla fra le guide della carta.
5. Chiudere il coperchio della stampante, e verificare che il rotolo di carta sia
correttamente installato fra le guide della carta.
6. Quindi, strappare la carta in rotolo come mostrato nella figura I.

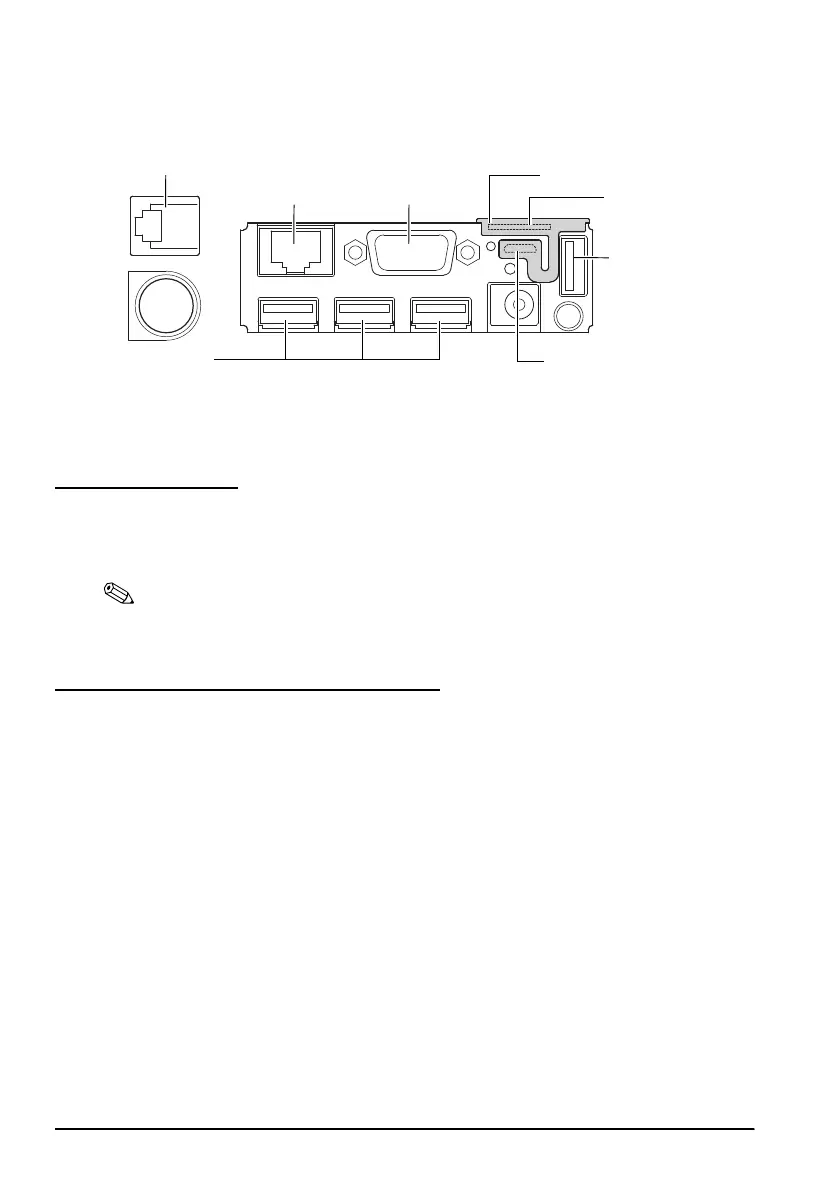

Coperchio protettivo
Connettore con
cassetto estraibile
Connettore
Ethernet
Connettori USB
(per accessori)
Connettore RGB
analogico ❋
Connettore Micro-USB
(tipo AB) (solo per
l'impostazione)
Slot scheda
Micro SD ❋
Connettore USB
(per accessori)
Nota: I connettori contrassegnati con “❋“ non sono al momento disponibili.
