4
I
INGRESSO LINEARE

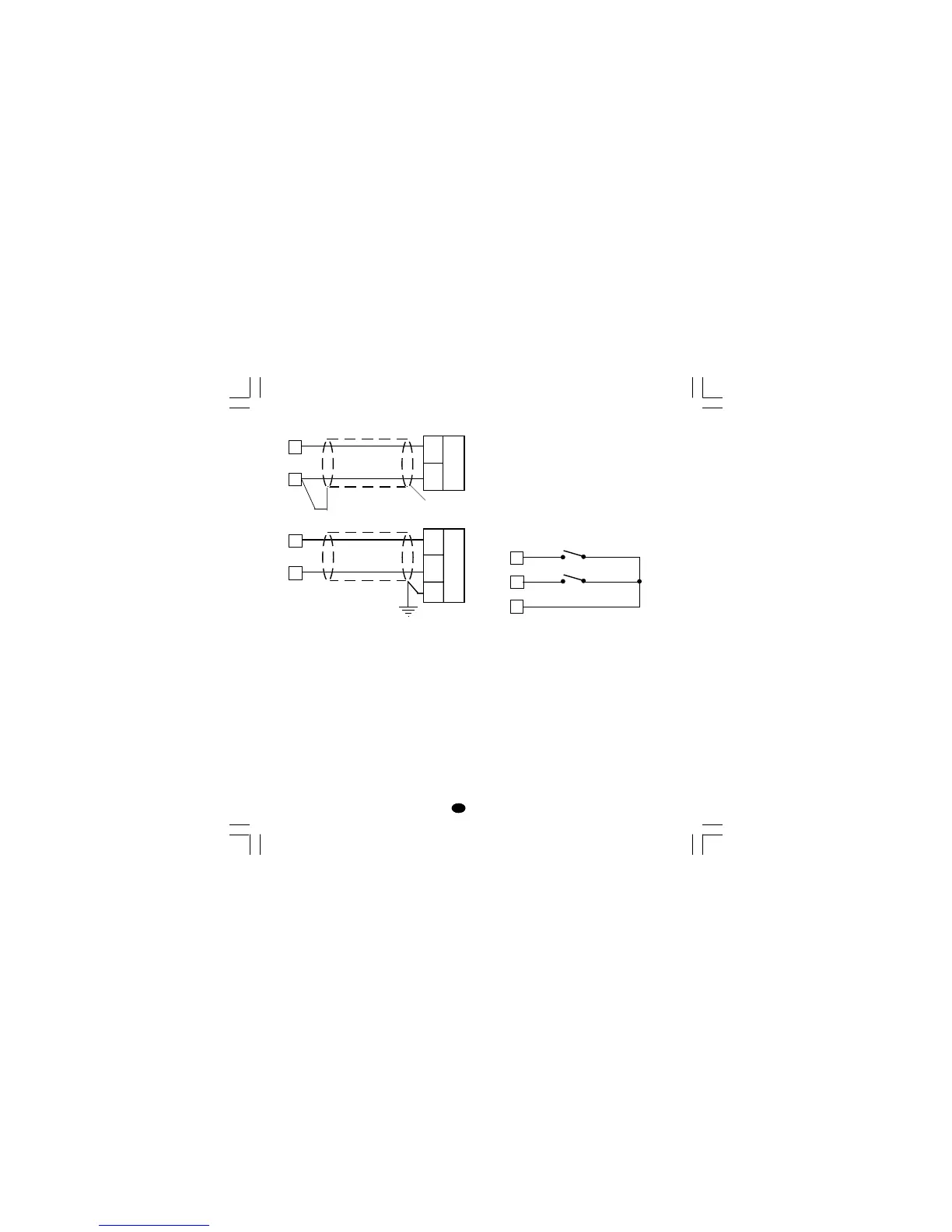

Fig. 5 COLLEGAMENTO PER INGRESSI IN
mA, mV o V
NOTE:
1) Non posare i cavi dei segnali parallelamente o
vicino a cavi di potenza o a sorgenti di disturbi.
2) Fare attenzione alla resistenza di linea, una
resistenza di linea eccessivamente alta può
causare errori di misura.
3) Quando si usa cavo schermato, lo schermo
deve essere collegato a terra ad una sola
estremità.
4) L'impedenza di ingresso è pari a:
< 5 Ω per ingesso 20 mA
> 1 MΩ per ingresso 60 mV
> 400 kΩ per ingresso 5 V
> 400 kΩ per ingresso 10 V
INGRESSI LOGICI
NOTE:
1) Le opzioni "interfaccia seriale" e "ingressi logici"
sono mutuamente esclusive.
2) Non posare i cavi dei segnali parallelamente o
vicino a cavi di potenza o a sorgenti di disturbi.
3) Utilizzare un contatto esterno adatto per una
portata di 0.5 mA, 5 V c.c.
4) Lo strumento controlla ogni 100 ms lo stato dei
contatti.
5) Gli ingressi logici sono isolati dall'ingresso di
misura.
Fig. 7 COLLEGAMENTO DEGLI
INGRESSI LOGICI
Questi strumenti sono provvisti di 2 ingressi logici.
L'ingresso logico 1 consente di selezionare il set
point operativo come incato dalla tabella
seguente:
in. logico 1 set point operat.
aperto SP
chiuso SP2
L'ingresso logico 2 consente di selezionare il
modo AUTO o MANUALE (vedere anche il
parametro P24).
in. logico 2 modo operat.
aperto AUTO
chiuso MANUALE
schermo
_
+
mA,
mV
o
V
9
+
_
G
mA
mV
o
V
10
9
10
11
Log. input 1
12
13
Log. input 2
