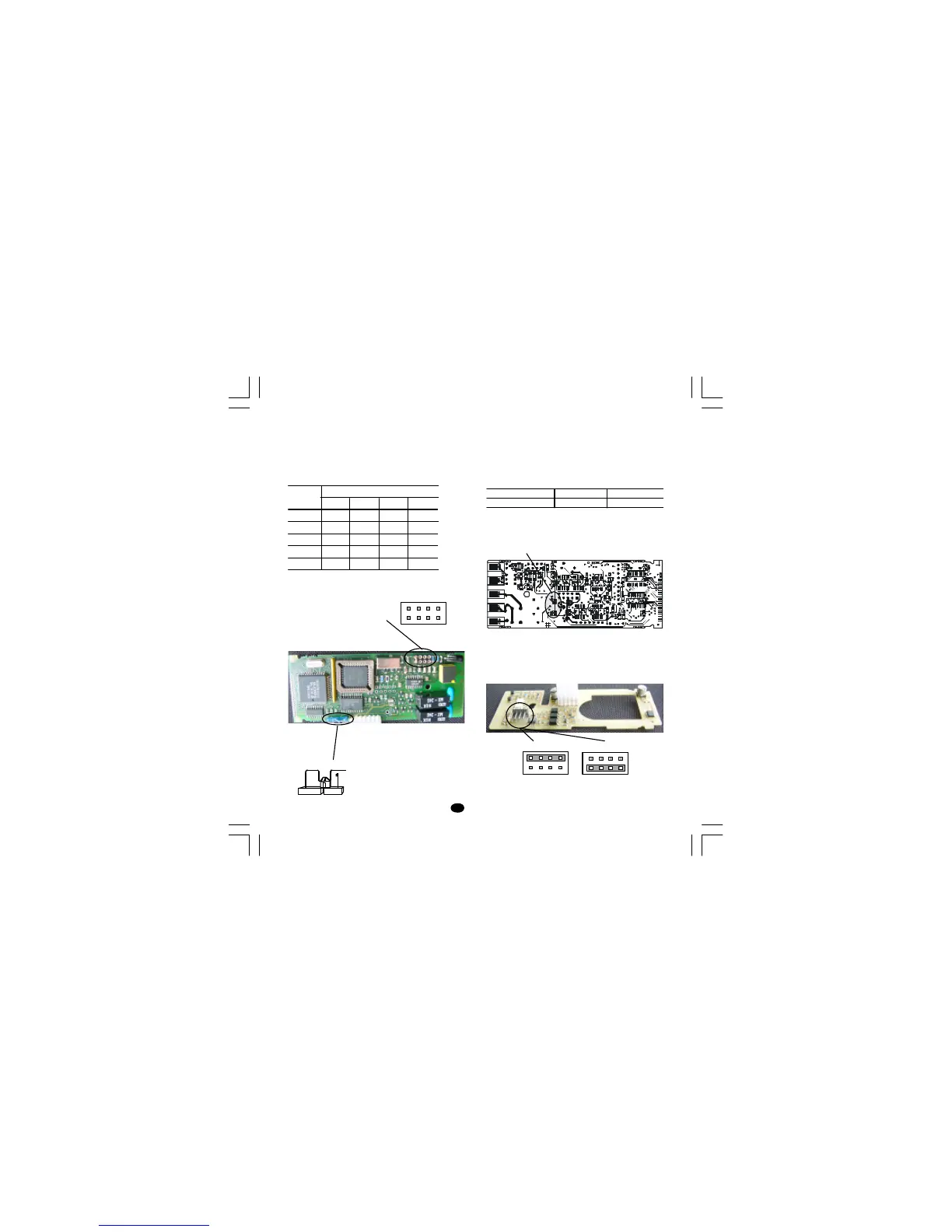

ero electronic LFS - Impostazioni Hardware Preliminari

8
I
IMPOSTAZIONI HARDWARE
PRELIMINARI
1) Estrarre lo strumento dalla custodia.
2) Selezionare il tipo di ingresso desiderato
impostando il ponticello J1 come indicato nella
tabella seguente:
Tipo di J1
ingresso 1-2 3-4 5-6 7-8
TC chiuso aperto aperto aperto
60 mV chiuso aperto aperto aperto
5 V aperto chiuso aperto aperto
10 V aperto aperto chiuso aperto
20 mA aperto aperto aperto chiuso
APERTURA DEL CIRCUITO DI INGRESSO
Questi strumenti sono in grado di rilevare
l'apertura del circuito di ingresso.
Per gli ingressi da TC, è possibile selezionare il
tipo di indicazione modificando l'impostazione dei
ponticelli CH1 ed SH1 nel modo seguente:
Overrange (std) CH1 = chiuso SH1 = aperto
Underrange CH1 = aperto SH1 = chiuso
i ponticelli CH1 ed SH1 sono posizionati sul lato a
saldare della scheda CPU.
Selezione Ingressi logici o interfaccia seriale
Se lo strumento è dotato di entrambe le funzioni,
selezionare la funzione desiderata tramite J105:
Fig. 15Fig. 13
Fig. 14
SH1 CH1
SW1
1 3 5 7
2 4 6 8
J1
J105
Logic inputs
1 3 5 7
2 4 6 8
1 3 5 7
2 4 6 8
RS-485
