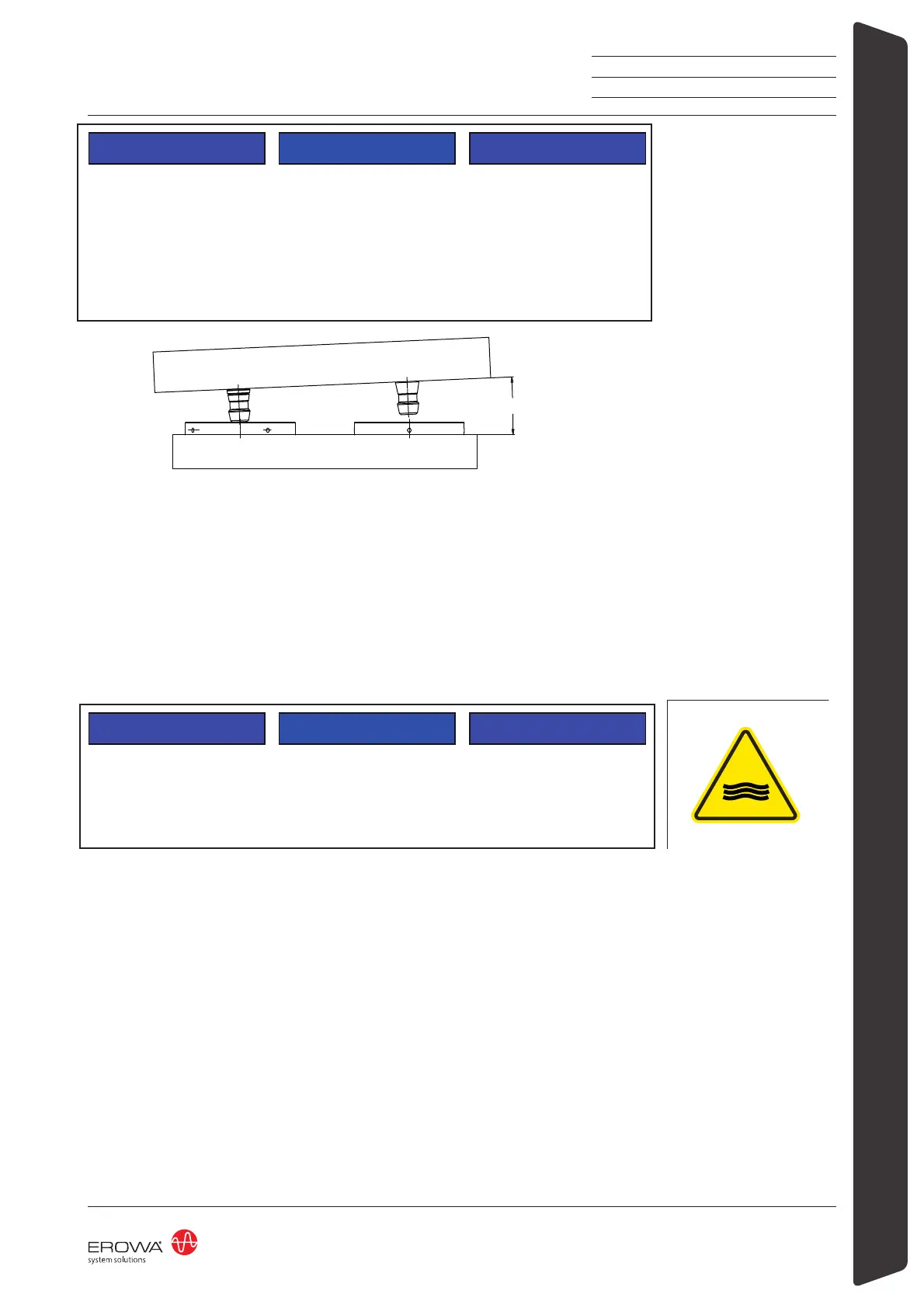

MTS Base Plate
ER-148220
max 0.5°
HINWEIS
Beim Palettenwechsel darf die
maximale Schräglage von 0.5°
nicht überschritten werden.
Wird der Wert übertroffen, so
können Beschädigungen an
Spannfutter (1) oder Spannzap-
fen (30) auftreten.
Einfahrtoleranz
7. Anwendung, MTS Spann-
futter unter Flüssigkeit
Werden MTS Spannfutter unter
Flüssgkeit getaucht, so kann
diese von oben und von unten
eindringen. Durch die Boh-
rungen/Ausblasbohrungen wird
das Gehäuse geflutet.
Die Funktion des Spannfutters
ist nicht mehr gewährleistet.
HINWEIS
Funktionsfehler und Ausfälle
des gesamten MTS Nullpunkt-
spannsystems treten auf, wenn
nicht abgedichtete Spannfutter
im GETAUCHTEN Zustand ge-
öffnet oder geschlossen werden.
NOTICE
While changing a pallet, is must
not be tilted more than 0.5°.
Otherwise the chucks (1) or the
spigots (30) may be damaged.
Tolerance during pallet change
INDICATION
Pendant le changement d'une
palette, l'inclination ne peut pas
surpasser 0,5 °.
Sinon, c'est possible d'endom-
mager les mandrins (1) ou les
tiges de préhension (30).
Tolérance pendant changement
de palettes
NOTICE
There will be substantial mal-
functions if submerged MTS
chucks are opened and locked
without the appropriate sealings.
If MTS chucks are submerged,
fluid may penetrate from above
and below. The casing may be
flooded through the boreholes/
cleaning boreholes.
The functionality of the chuck is
no longer ensured.
7. Application, submerged
MTS chucks
DOC-146920-00
INDICATION
Il y aura des dysfonctionne-
ments importants si mandrins
MTS submergées sont ouvertes
et fermées sans précautions d'
étanchéité appropriés.
Si les mandrins MTS sont im-
mergées, le fluide peut pénétrer
par dessus et par dessous. Le
boîtier peut être noyé par les
trous / trous de forage de net-
toyage.
La fonctionnalité du mandrin
n'est plus assurée.
7. Application, mandrins
MTS submergées
