4.4.3 Bueoppstartkontroller
38

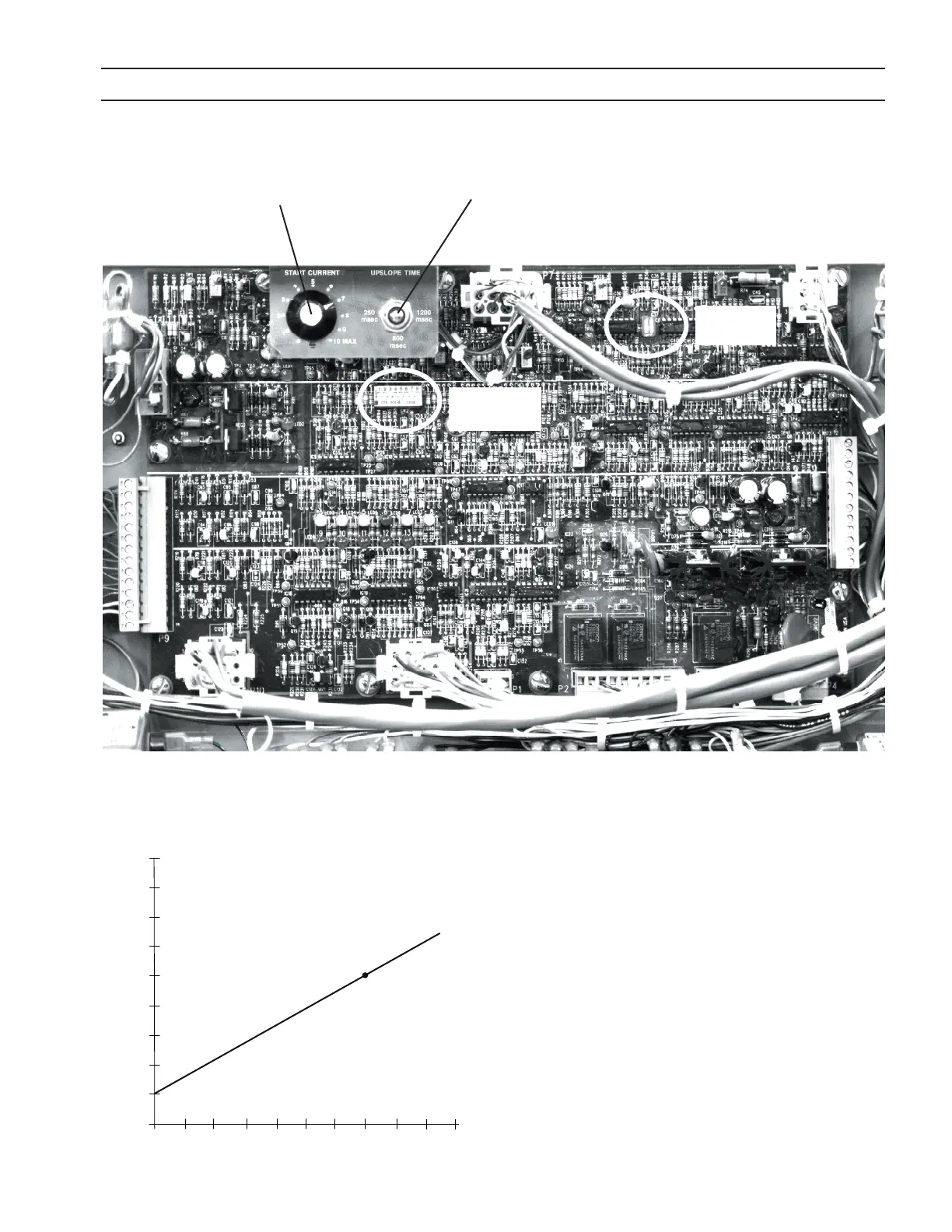

Timer for opphelling
Startstrømpotensiometer
4.4.4 Startstrøm og opphellingstimer
Startstrøm
Innstill ved hjelp av potensiometeret plassert over og til venstre
for senteret av PCB1. Fabrikkinnstillingen på 7 resulterer i en
startstrøm som er 50 % av skjærestrømmen.
Timer for opphelling
Tre-posisjonsvender plassert ved siden av startstrømpotensi-
ometeret. Tiden er fra startstrøm (etter at dveling slutter) til
full strøm. Fabrikkinnstilling = 800 ms.
Venstre posisjon = 250 ms
Senterposisjon = 800 ms
Høyre posisjon = 1200 ms
90%
80%
70%
60%
50%
40%
30%
20%
10%
0%
0 1 2 3 4 5 6 7 8 9 10
Prosent (%) av skjærestrøm
Potensiometerinnstilling for startstrøm
Forhold mellom startstrøm (%) og potensiometer-
innstilling
MAKS
SW1
SW2
