MEF 44N

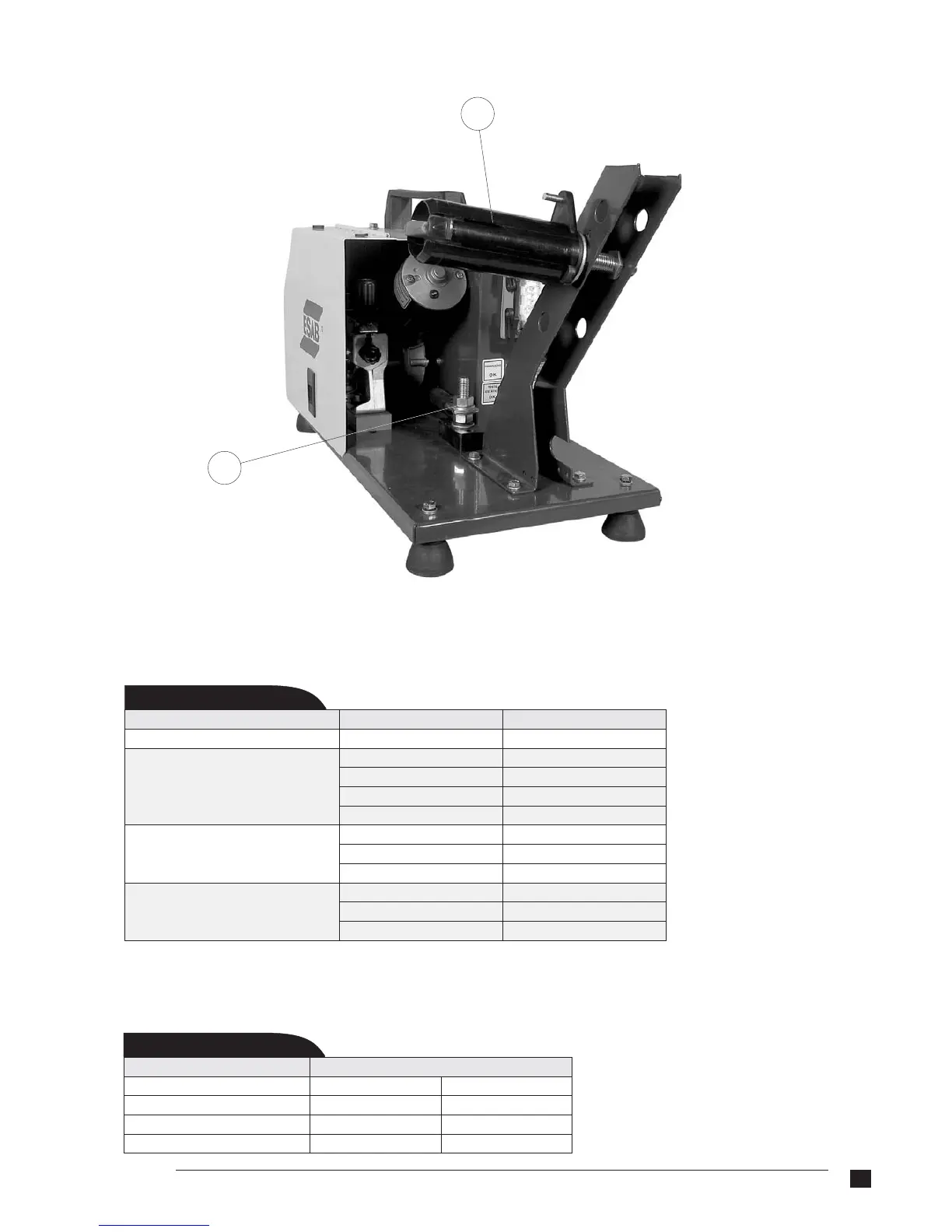

Instalar o guia de entrada, o guia central e o tubo-guia de acordo com o diâmetro do arame utilizado
(verTab.5.2).
TABELA 5.1
Roldana de Pressão
Sólido, aços
Ligas de alumínio
Tubular
0,60 - 0,80
0,80 - 1,00
1,00 - 1,20
1,20 - 1,60
1,00 - 1,20
1,20 - 1,60
2,40 - 3,20
1,20 - 1,60
1,60 - 2,40
2,80 - 3,20
Tipo de arame Diâmetro (mm)
0900467
0900905
0900251
0901338
0900822
0900168
0901272
0900732
0900121
0901204
0902230
MEF 44N
TABELA 5.2
Tipo de arame
Diâmetro do arame (mm)
Guia de entrada
Guia central
Tubo-guia
0,60 - 1,60
0900988
0900368
0900261
1,60 - 3,20
0901094
0900896
0900618
MEF 44N
5) INSTALAÇÃO
Instalar as roldanas de tração conforme o diâmetro e tipo de arame de acordo com a tabela 5.1.
