Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HAC
FRANÇAISFRANÇAIS
Manuel de l’utilisateur
38500
|
Abri à traîneau basculant Eskape™ 2800
INSTRUCTIONS D’ASSEMBLAGE
OUTILS NÉCESSAIRES
• (2) Clés ou douilles de 7/16po
• Perceuse sans l avec embout Philips n°1
CONSEIL D’ASSEMBLAGE IMPORTANT
NE PAS SERRER COMPLÈTEMENT LES ENSEMBLES VIS
ET ÉCROU AVANT D’EN RECEVOIR L’INSTRUCTION
ULTÉRIEUREMENT. CELA FACILITE L’ALIGNEMENT DES
TROUS DE FIXATION DES PIÈCES.
ASSEMBLAGE DU SIÈGE
CONSEILS D’ASSEMBLAGE:
• Il est conseillé d’assembler l’abri pour pêche sur glace à
l’intérieur en raison de la durée nécessaire. Veiller à identier
et se familiariser avec toutes les pièces et la visserie avant
l’assemblage. Prévoir 1 à 2 heures pour l’assemblage.
• L’emploi d’une visseuse sans l avec douille permet un
assemblage beaucoup plus rapide de l’abri pour pêche
sur glace. Veiller à régler la visseuse sur une vitesse basse
pour éviter de trop serrer les ensembles vis et écrous.
• Si un jeu de patins a été acheté avec l’abri, il est plus pratique
de le monter sur le traîneau avant d’assembler l’abri.

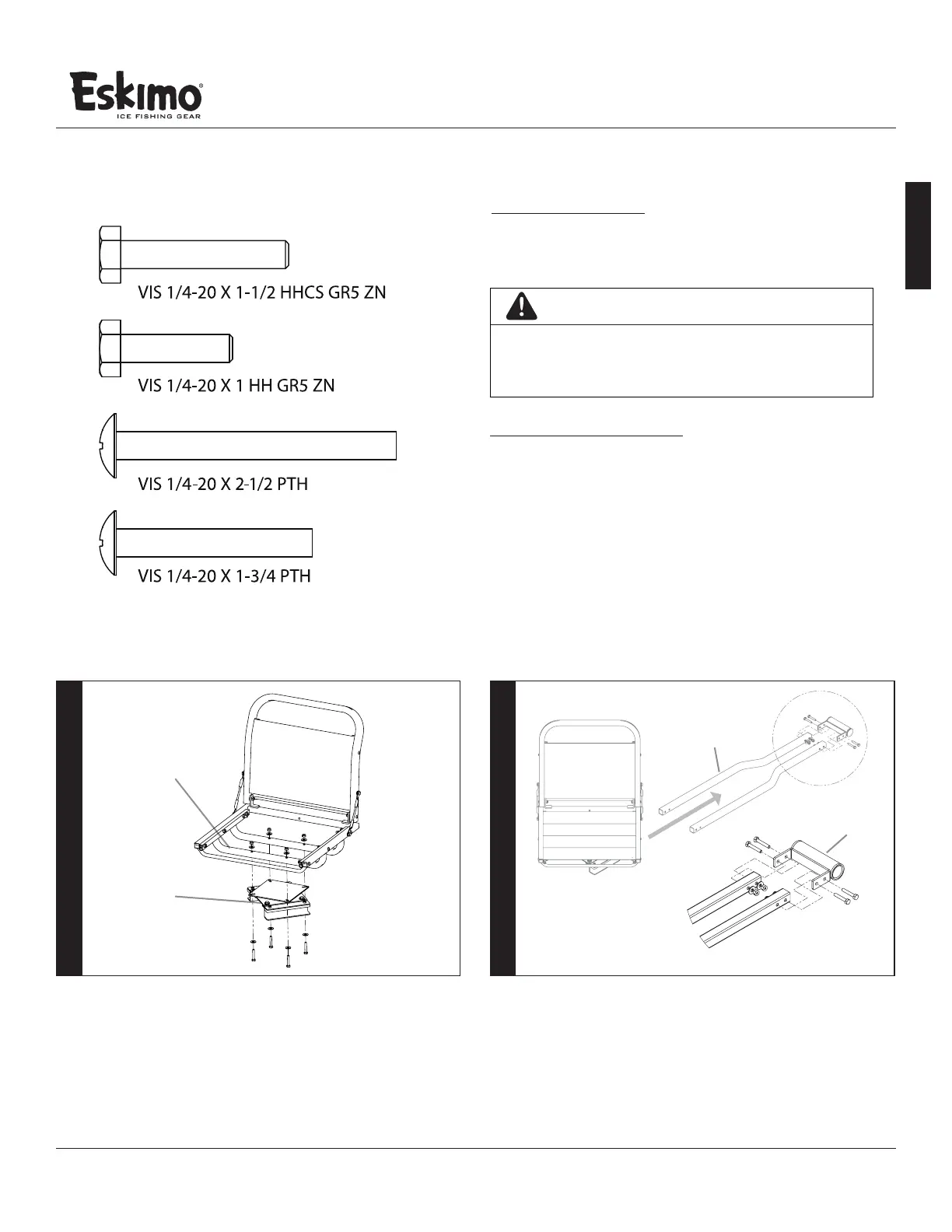

FIGURE 2
(A) Monter la pièces 28066 sur les deux (2) 26535 à l’aide
de quatre (4) vis de 1-½po, quatre (4) écrous et quatre (4)
rondelles.
REMARQUE: Le côté long du # 26535 devrait pointer dans le
sens opposé du # 28066.
(B) Enler l’assemblage 28058/15004 sur l’assemblage
28066/26535 comme sur l’illustration.
(28058/15004)
ASSEMBLAGE
28066
26535
2
VOIR DÉTAIL
FIGURE 1
1
15004
Monter la pièce 28058 sur 15004 à l’aide de quatre (4) vis
de 1-½po, quatre (4) écrous et huit (8) rondelles. Répéter
pour l’autre jeu de pièces 28058 et 15004.
28058
SCHÉMA D’IDENTIFICATION DES VIS
Toutes les tailles de vis ne sont pas comprises avec tous les abris. Vis représentées à des fins de référence
de taille seulement. Le sachet de pièces peut contenir de la visserie supplémentaire.
Longue Fin
