Eskimo Eskape 2800 - Vue en Éclaté

16
Manuel de l’utilisateur
38500
|
Abri à traîneau basculant Eskape™ 2800
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HAC

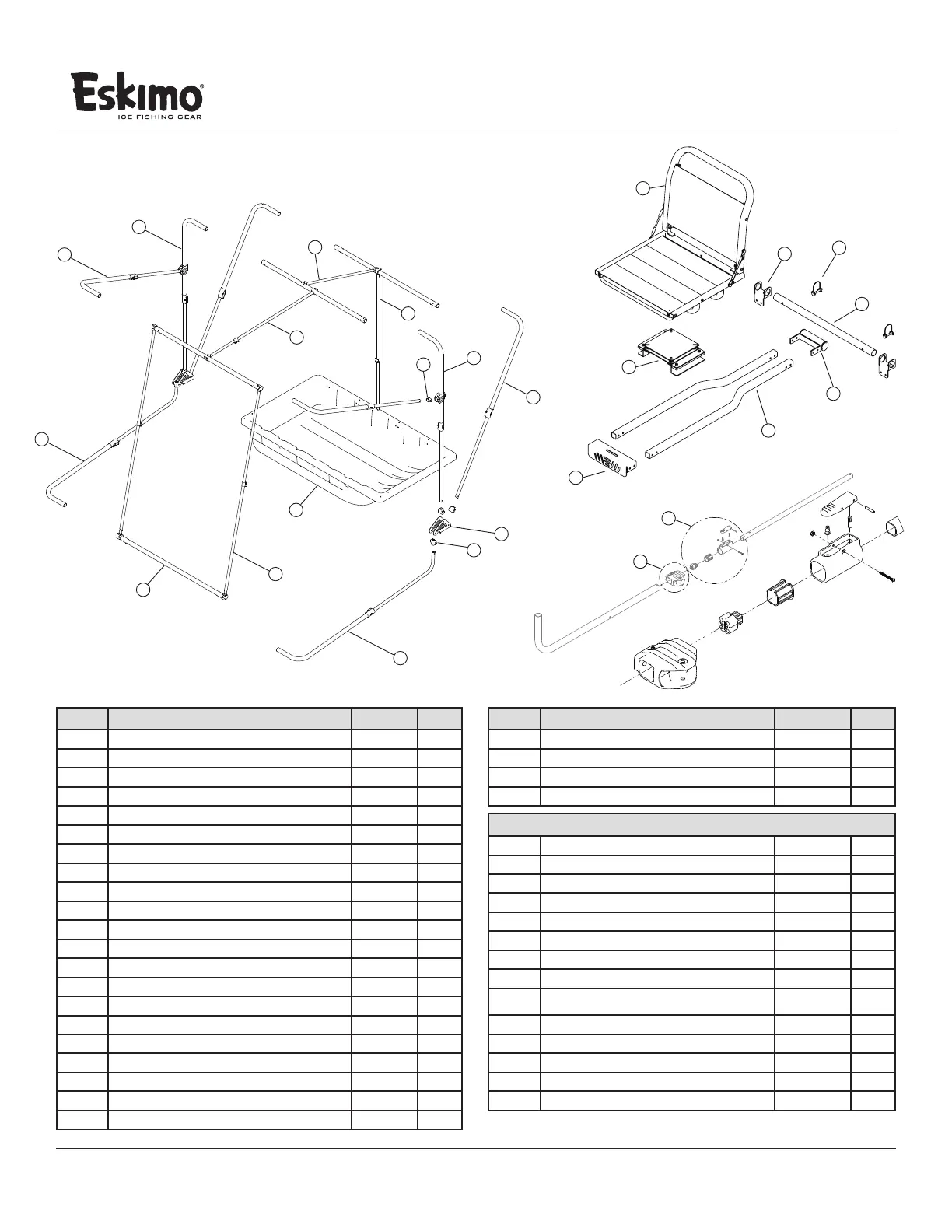

VUE EN ÉCLATÉ
Eskape™ 2800
LISTE DES PIÈCES
N° RÉF. DESCRIPTION PART NO. QTÉ
1
TRAÎNEAU 70 POUCES PERCÉ
30055 1
2
CHARNIÈRE DOUBLE FACE LÉGÈRE 3 TROUS
36618 2
3
CAPUCHON TUBE CARRÉ DE 20,5 MM
27821 6
4
TUBE DE RALLONGE ARRIÈRE DE 62,3 PO X 6,64 PO
33636 1
5
TUBE D’EXTENSION AVANT DE 62,3 PO X 6,64 PO
33635 1
6
TUBE DE RALLONGE ET CONNECTEUR
26539 2
7
TUBE CARRÉ 29,5 MM MID
26542 4
8
TUBE D'EXTENSION COIN COIN ESKAPE TRAÎNEAU AVANT
36625 1
9
TUBE D'EXTENSION D'ANGLE ESKAPE TRAÎNEAU ARRIÈRE
36626 1
10
TUBE D'EXTENSION DE PORTE D'ANGLE ESKAPE 51,5 PO
36916 2
11
CAPUCHON TUBE CARRÉ DE 20,5 MM 27 MM DE LARGE
36858 2
12
BARRE D’ÉCARTEMENT RÉGLABLE ARRIÈRE
27730 1
13
BARRE D’ÉCARTEMENT RÉGLABLE 43,580 PO
36628 2
14
BARRE D’ÉCARTEMENT RÉGLABLE 38,570,5 PO
27729 1
15
BARRE D’ÉCARTEMENT 89CM (35PO) AL
26544 1
16
SIÈGE VERSA
15004 2
17
ARMATURE DE SIÈGE FTS 86CM 34PO
26535 4
18
CHAPEAU TUBE DE SIÈGE MÉCANOSOUDÉ
26550 2
19
COULISSE DE SIÈGE LÉGÈRE
28058 2
20
ÉTRIER DE COULISSE
28066 2
21
TUBE RAIL DE SIÈGE 28MM X 56CM 22PO
26538 2
N° RÉF. DESCRIPTION PART NO. QTÉ
22
SUPPORT DE RAIL DE SIÈGE
26537 4
23
GOUPILLE D’ARRÊT 1/4 X 13/4 ÉTRIER ROND NOIR
63281 4
24
NÉCESSAIRE CONNECTEUR RAPIDE DE RECHANGE
33581 
25
CHARNIÈRE DE MONTAGE ESKAPE QRS
36642 2
PIÈCES DÉTACHÉES NON REPRÉSENTÉES

VIS 1/420 X 1 HH GR5 ZN
69345 16

BOULON 1/420 X 11/2 HHCS GR5 ZN
48240B 24

BOULON 1/420 X 13/4 PTH
69180 2

BOULON 1/420 X 21/2 PTH
67430 6

ÉCROU 1/420 NYLK GR2 ZN
67538B 46

RONDELLE 1/4 X 5/8 X 0.07 IN GR8 ZN
48261B 56

ÉCROU 1/420 HFNYLK BLK ZN
48752B 2

VIS 6 X 1/2 PTH BLK ZN
36953 16

GARNITURE DE BORDURE 3/8 PO COUPÉE À
290CM 114 PO
29228 1

TOILE COUSUE COMPLÈTE 38500
34963 1

FENÊTRE HEXAGONALE
37546 4

FENÊTRE TRIANGULAIRE
37547 2

CORDE TORDUE 1/4 PO X 10 PI
27921 1

KIT DE SANGLE DE SIÈGE
36960 1
16
18
19
21
22
23
17
20
2
3
5
13
1
7
12
14
11
4
10
9
6
8
15
24
25
25
DÉTAIL
24
DÉTAIL
