Eskimo Eskape 2800 - Assemblage

18
Manuel de l’utilisateur
38500
|
Abri à traîneau basculant Eskape™ 2800
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HAC

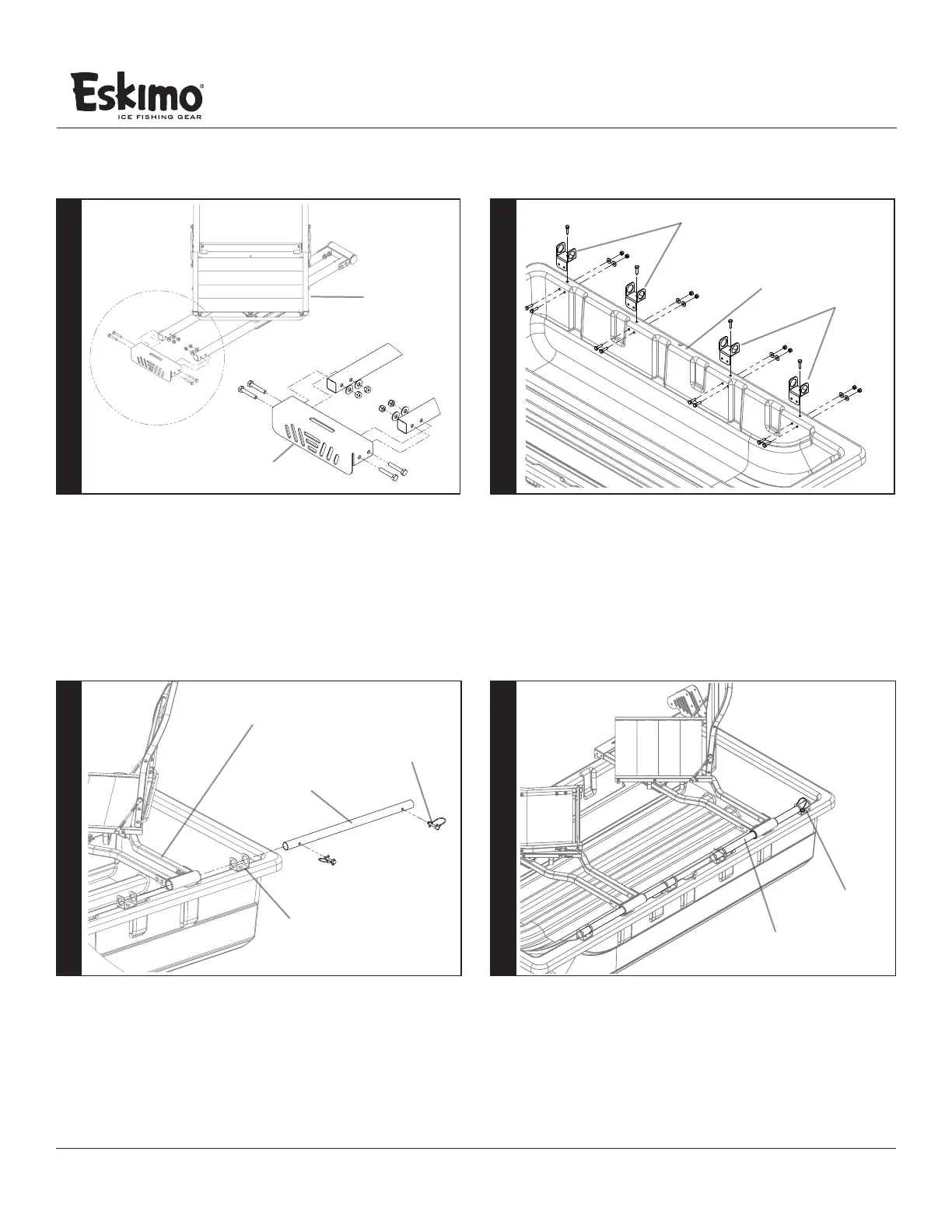

FIGURE 3
26550
(28066/26535)
ASSEMBLAGE
(A) Monter 26550 sur l’assemblage 28066/26535 à l’aide
de quatre (4) vis de 1-½po, quatre (4) écrous et quatre (4)
rondelles.
(B) Répéter les étapes 2a, 2b et 3a ci-dessus pour
assembler les éléments restants du siège.
3
VOIR DÉTAIL
Monter la pièce 26537 sur 30055 à l’aide de trois (3)
vis de 1po, trois (3) rondelles et trois (3) écrous aux
emplacements indiqués dans la Figure 4. Répéter cette
étape pour les pièces 26537 restantes.
4
Monter le siège complètement assemblé de l’étape 3
(26550/26535/28066/15004/28058) sur l’assemblage
30055/26537 à l’aide d’une (1) pièce 26538 et deux (2)
goupilles d’arrêt de ¼po 63281 comme sur la Figure 5.
Répéter cette étape pour l’autre siège et élément 33726.
Voir la vue de l’étape 5 terminée à la Figure 6.
5
a
5
b
FIGURE 4
#30055
#26537
#26537
FIGURE 6
#26538
#63281
FIGURE 5
#26538
#63281
(26550/26535/28066/15004/28058)
ASSEMBLAGE
(30055/26537)
ASSEMBLAGE
