Abri à traîneau basculant Eskape™ 2800
ASSEMBLAGE DE L’ARMATURE EN ALUMINIUM

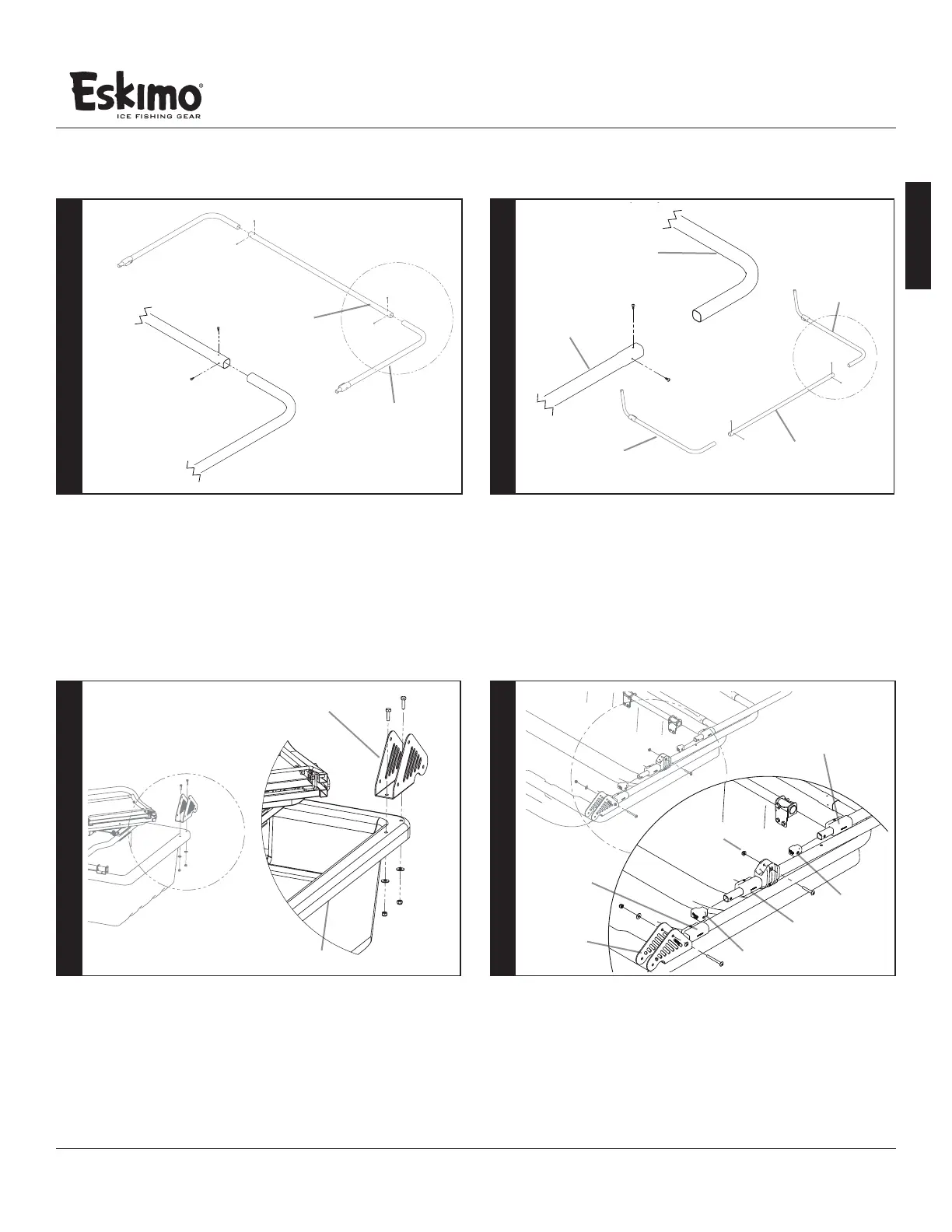

FIGURE 7
Monter deux (2) éléments 26539 à 26542 avec les vis
à tôle de ½po fournies, deux (2) vis par côté dans les
trous prépercés de 26542. Répétez cette étape pour (2)
assemblages n ° 36916 à n ° 26542 et (36625/36626)
assemblages à n ° 26542. Il devrait y avoir (3) assemblages
nis de pôles de boucle totale lorsque cette étape est
terminée.
26539
26542
VOIR DÉTAIL
6
30055
36618
Monter 36618 sur 30055 à l’aide de deux (2) vis de 1po,
deux (2) rondelles et deux (2) écrous. Répéter cette étape
pour l’élément 36618 restant.
8
FIGURE 9
VOIR
DÉTAIL
FIGURE 8
Monter 33636 et 33635 sur 26542 à l’aide des vis à tôle
de ½po fournies, deux (2) vis par côté dans les trous
prépercés de 26542.
7
VOIR
DÉTAIL
33635
26542
26542
33636
33635
FIGURE 10
9
(A) Assemblez l'ensemble (26539/26542) sur (36618) à l'aide de (2)
boulons d'entraînement Philips 2-½ IN, (2) rondelles et (2) écrous dans le
trou inférieur arrière du # 36618.
(B) Répétez l'étape ci-dessus pour assembler (36625/36626/26542)
l'assemblage (en utilisant le trou supérieur du milieu dans # 36618).
REMARQUE: Le bouton-poussoir # 36642 doit être face vers le bas.
(C) Assemblez (36916/26542) à la charnière 36642 reposant sur
(36625/26542/36626) à l'aide de (2) 36858, (2) boulons d'entraînement
Philips de 1-¾ po, (2) rondelles et (2) écrous de bride .
VOIR
DÉTAIL
(36916/26542)
ASSEMBLAGE
(36625/26542/36626)
ASSEMBLAGE
#36618
#27821
#36858
(26539/26542)
ASSEMBLAGE
ÉCROU À COLLERETTE
