20
Manuel de l’utilisateur
38500
|
Abri à traîneau basculant Eskape™ 2800
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HAC

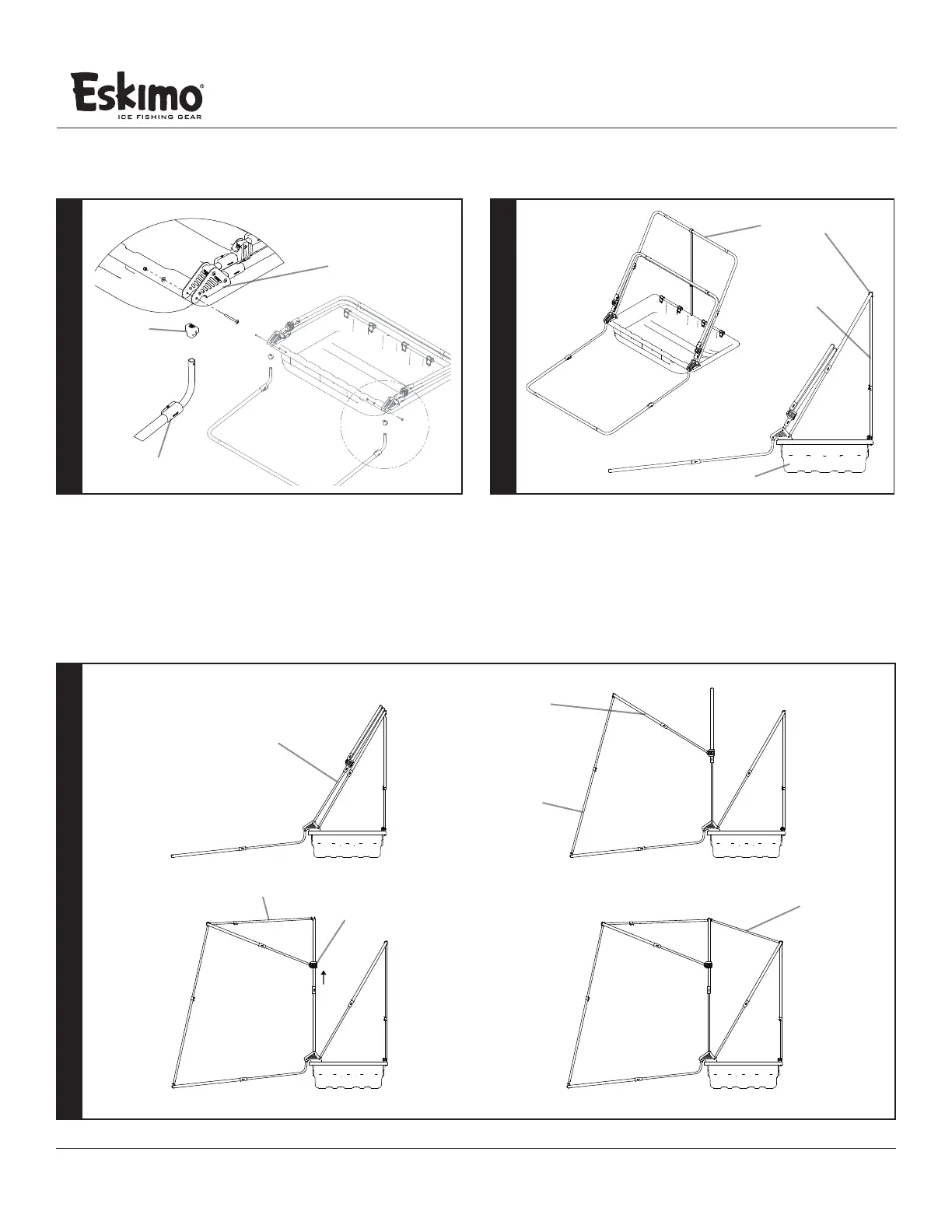

MONTAGE DES BARRES D’ÉCARTEMENT / POSE DE LA TOILE
#27729
#36628
#26544
FIGURE 13
FIGURE 11
Assemblez (33635/26542/33636) à # 27821 et
# 26536 à l'aide de (2) boulons d'entraînement
Philips 2-½ IN, (2) rondelles et (2) écrous.
10
VOIR
DÉTAIL
FIGURE 12
(A) Attacher 27730 à 30055 et à 26539/26542 comme
sur la Figure 12. Veiller à déployer complètement
l’assemblage 26539/26542 jusqu’à l’enclenchement
avant d’attacher 27730.
(B) Ajuster la hauteur de 27730 de telle façon que
l’assemblage 26539/26542 soit à la verticale du bord
de 30055 comme sur la Figure 12.
11
#27730
(26539/26542)
ASSEMBLAGE
#30055
(33635/26542/33636)
ASSEMBLAGE
(36625/26542/36626)
ASSEMBLAGE
(36916/26542/36916)
ASSEMBLAGE
#26536
#27821
A
C
B
D
#36642
