48

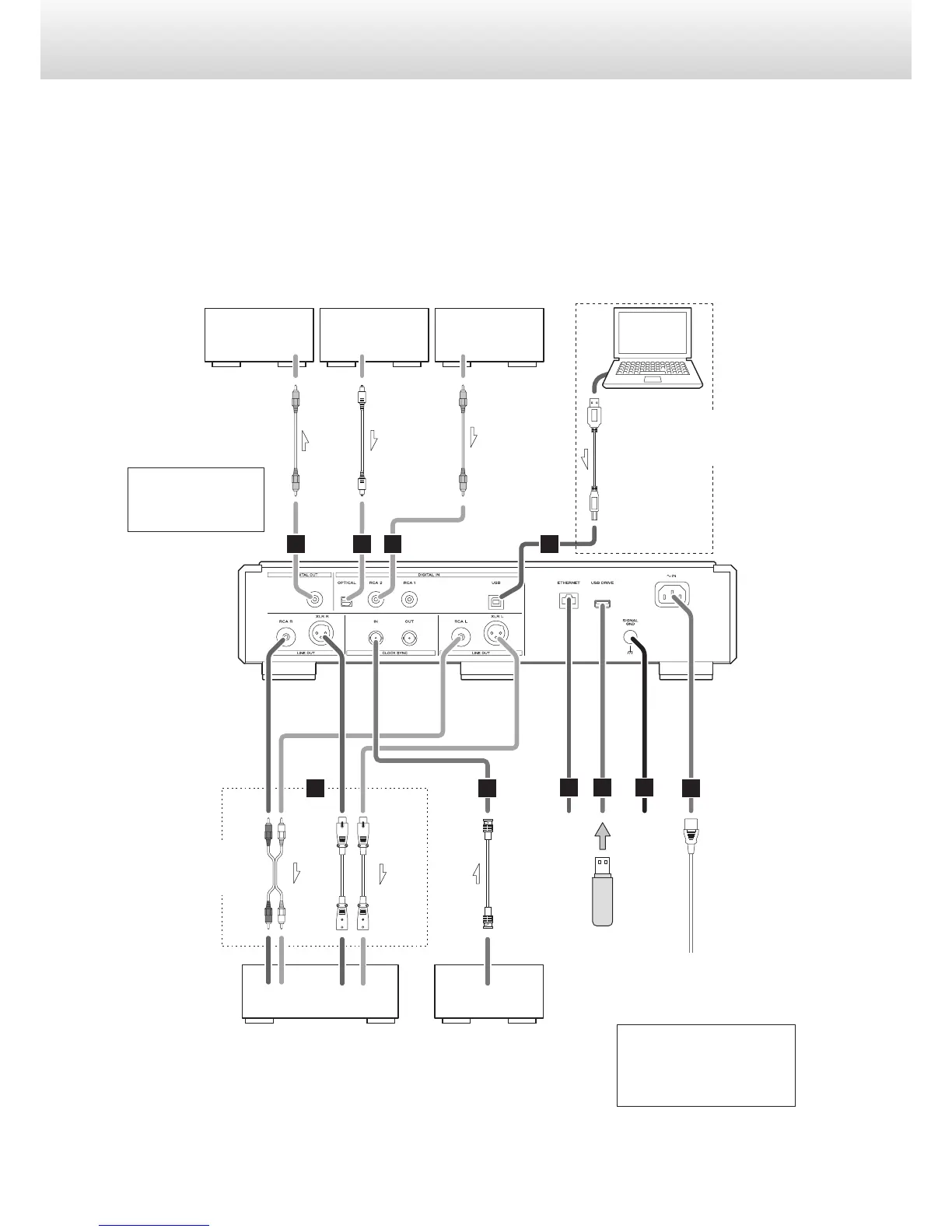

Realizar las conexiones
V
Precauciones al hacer las conexiones
o Termine de realizar todas las demás conexiones antes de enchufar el cable de corriente a la toma de electricidad.
o Lea los manuales de instrucciones de todos los dispositivos que se van a conectar y siga sus indicaciones.
E
H
B
A
I
C
B
D
LLRR
F G
La salida digital puede
activarse/desactivarse
(página 57).
Cables de audio RCA
Cables XLR
Cable USB
Conecte un juego
de cables de un
tipo o de otro.
Cable coaxial RCA
LAN cable
Cable de corriente incluido
Cable coaxial RCA
Cable coaxial BNC
Amplificador estéreo
Ordenador
Equipo con salida
de audio digital
Equipo con salida
de audio digital
Dispositivo que emite
señal de reloj
(G-01, G-02, etc.)
ENTRADA DIGITAL
(COAXIAL)
SALIDA DIGITAL
(COAXIAL)
SALIDA DIGITAL
(ÓPTICA)
SALIDA DE RELOJ
Entrada de audio
(LINE IN, etc.)
Cable digital óptico
Amplificador AV
o dispositivo de
grabación digital
(grabadora de CD,
pletina de MD,
etc.)
La polaridad de los terminales
XLR puede ajustarse para que
el VIVO (POSITIVO) sea el pin 2
o el 3 (página 57).
Unidad flash USB
Haga esta conexión
cuando utilice esta unidad
como DAC por USB.
Toma de electricidad
