PENSASLEIKKURI
Ennen osien kokoamista

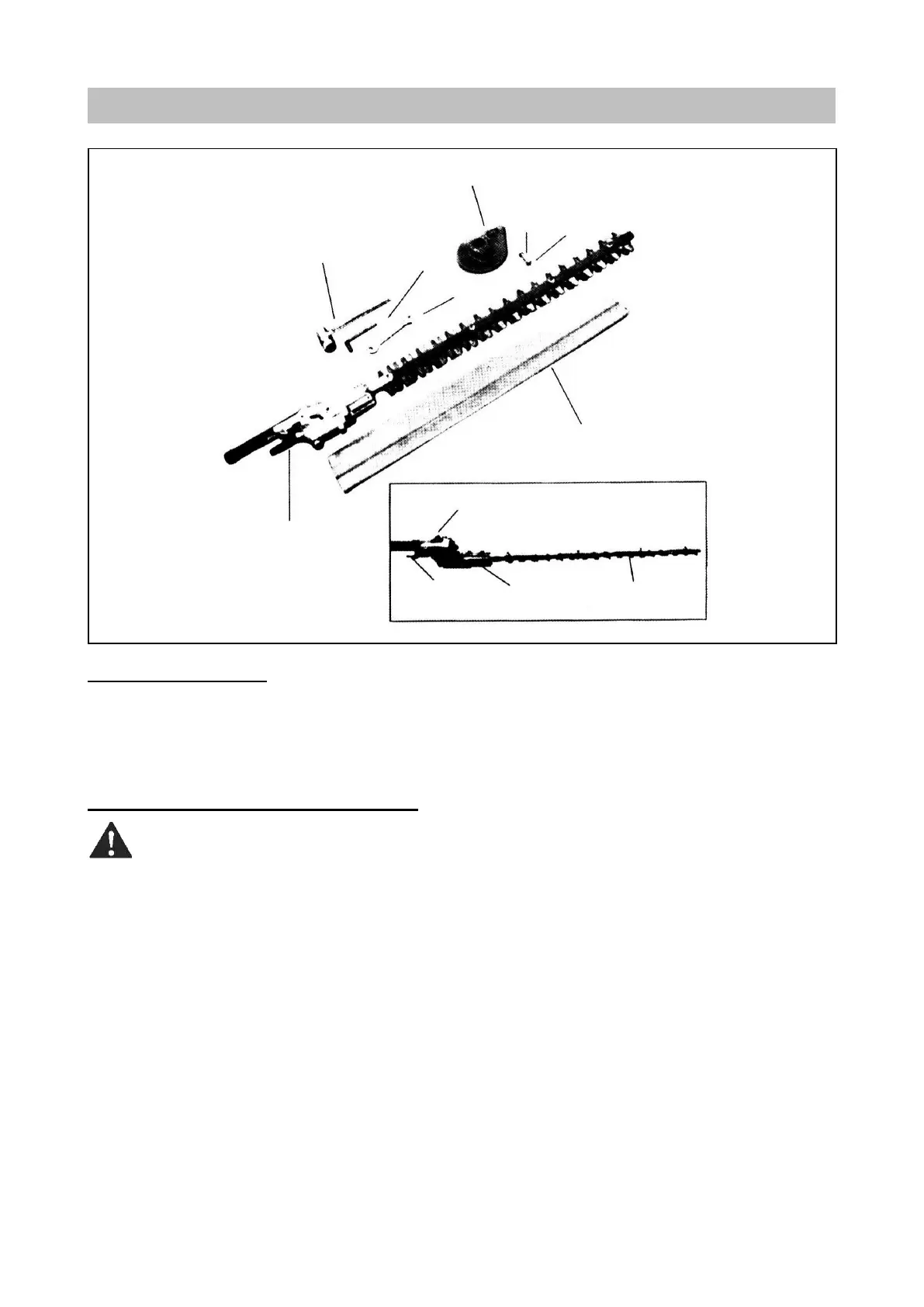

Tutustu pensasleikkuriin ja sen eri osiin yllä olevan kuvan avulla. Laitteen tunteminen auttaa varmistamaan
parhaan mahdollisen suoritustehon, pidemmän käyttöiän sekä turvallisemman käytön. Ennen kuin alat kokoa-
maan pensasleikkuria, varmista että kaikki tarvittavat komponentit ovat tallella ja tarkista jokainen osa huolelli-
sesti vaurioiden varalta.
Pensasleikkurin asentaminen (Kuvat 47 ja 48)
VAROITUS! Leikkuuterät ovat erittäin teräviä. Älä koske pensasleikkurin terään, ellei teränsuo-
jus ole paikoillaan. Käytä suojakäsineitä aina kun käytät pensasleikkuria tai olet sen lähettyvil-
lä.
1. Varmista, että terälaippa on lukittu säilytys/kuljetusasentoon (taitettu taakse) ja teränsuojus on asennettu
leikkuuterien päälle.
2. Työnnä ulkoputki pensasleikkurin hammaspyöräkotelon pohjaan asti. Ulkoputken tulisi upota hammaspyö-
räkoteloon noin 38 mm:n verran. Ellei ulkoputki mene pohjaan asti, pyöritä sitä käsin kunnes tunnet si-
semmän pääakselin urien kiinnittyvän hammaspyöräkoteloon. Työnnä tämän jälkeen ulkoputki loppuun as-
ti.
3. Pyöritä hammaspyöräkotelo/terä-kokoonpanoa, kunnes kohdistusruuvi asettuu ulkoputkessa olevaan rei-
kään. Kun moottoripää on pystyasennossa, teräpää näyttää olevan ylösalaisin (säily-
tys/kuljetusasennossa).
4. Käytä 4 mm:n kuusiokoloavainta ja kiristä ensin pensasleikkurin hammaspyöräkotelon kohdistusruuvi ja
tämän jälkeen hammaspyöräkotelon kiinnitysruuvit.
5. Säädä kädensuojain/terän kannatin siten, että terälaipan kärki sopii kannattimen koloon. Varmista, että
terälaippa myös nousee kolosta helposti. Kiristä tämän jälkeen kädensuojaimen kiinnitysruuvi ruuvimeisse-
lillä.
Terälaippa ja
leikkuuterät
