Justerskruv
Fästskruv
Bild 25

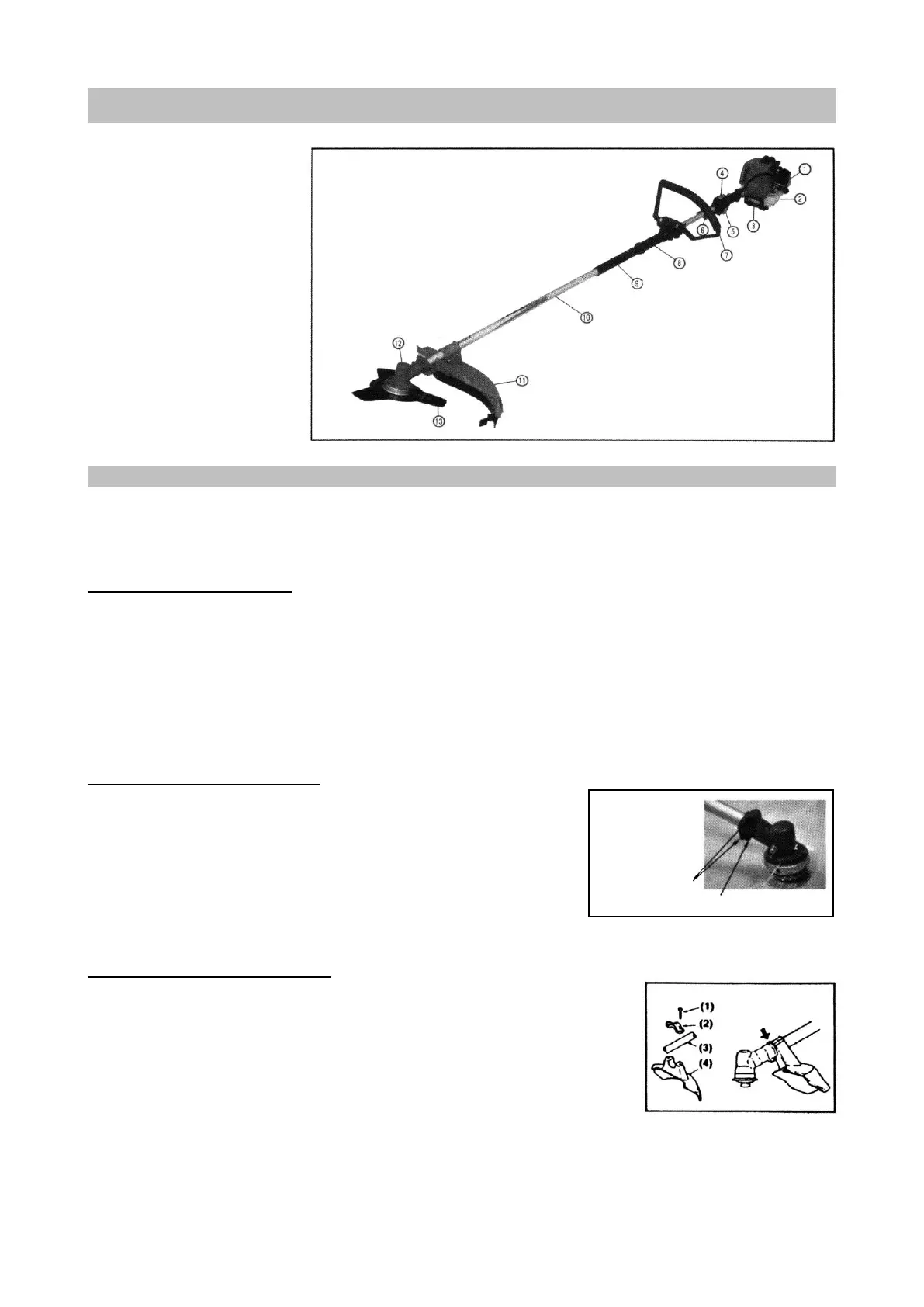

RÖJSÅG
1. Luftrenare
2. Bränsletank
3. Kopplingssystem
4. Tändningskontakt
5. Gasreglage
6. Selens hållare
7. Handtag A
8. Handtag B
9. Handtag C
10. Yttre rör
11. Klingskydd
12. Växellåda
13. Klinga
SÄKER ANVÄNDNING
Denna röjsåg är konstruerad endast för gräsklippning. Använd den aldrig för andra bruksändamål. Annan an-
vändning än gräsklippning kan skada maskinen och leda till allvarliga personskador.
Varningar angående klingan
1. Använd aldrig skeva, böjda, spruckna, trasiga eller på andra sätt skadade klingor. Byt ut skadad klinga
omedelbart.
2. Ha alltid en vass klinga.
3. När du slipar skärkanter, håll gavelhörnet vasst och rotändan rundad.
4. Kontrollera att klingans fästbult är åtdragen och att klingan roterar fritt utan onormalt ljud.
5. Låt inte den roterande klingan komma nära dina fötter när du använder maskinen, lyft inte heller maskinen
högre än midjehöjd under drift.
Montering av växellåda (Bild 25)
1. Lossa två fästskruvar och lösgör justerskruven.
2. Tryck röret mot växellådan och vrid för hand för att kontrollera
att fårorna på huvudaxeln fastnar på motorhuvudet.
3. Tryck röret in ända till växelådans botten och placera pass-
hålen på röret och växellådan mot varandra. Ställ justerskru-
ven på sin plats och dra åt.
4. Fäst rörets fäste noggrant med två fästskruvar.
Montering av klingskydd (Bild 26)
Passa klingskyddet in i växellådan och fäst det noggrant med fästet och
två M5x25 bultar.
(1) Bult
(2) Fäste
(3) Huvudrör
(4) Klingskydd
Bild 26
