Att använda motorsåg utan övre rör
Om nedre röret är tillräckligt långt kan motorsågen användas utan överröret. Avlägsna först övre
rör/kopplingsstycke-hopsättningen från växellådan enligt anvisningarna i avsnittet ”Demontering av rör”. Mon-
tera sedan växellådan på nedre rör-hopsättningen enligt anvisningarna i avsnittet ”Montering av rör”. Bild 35
Montering av sågsvärd och sågkedja
VARNING! Försök aldrig montera, byta ut eller justera sågkedjan medan motorn är igång.
VARNING! Kedjan är ytterst vass. Använd alltid skyddshandskar när du hanterar kedjan.
OBSERVERA! När du ska byta ut eller förnya kedjans öglor, låt dem stå i olja över natten. Det förlänger deras
livslängd.
1. Lossa muttrarna på kedjehjulets kåpa genom att vrida dem i motsols riktning med en tändstiftsnyckel. Lös-
gör kedjehjulets kåpa. Bild 36
VIKTIGT! Om svärdet och kedjespänntappen inte har riktats korrekt, kan kedjehjulets kåpa, svärdet, kedje-
spänntappen eller hela knivhuvud-hopsättningen skadas allvarligt.
2. Sätt svärdet i svärdets justeringstappar som finns i knivhuvudet, och passa kedjespänntappen in i hålet på
svärdet. Bild 37
3. Montera kedjans länkar på drivlänkarna runt svärdet och ställ sedan kedjan in runt drivhjulet. Kontrollera att
skärkanterna är korrekt riktade enligt bild 38. Om det är svårt att montera kedjan eller om kedjan är för
spänd, läs anvisningarna i avsnittet ”Justering av sågkedja”.
VARNING! Använd aldrig motorsågen om kedjehjulets kåpa inte har monterats fast.
4. Montera kedjehjulets kåpa i svärdets tappar och dra åt muttrarna för hand.
5. Spänn kedjan enligt anvisningarna i avsnittet ”Justering av sågkedja”.

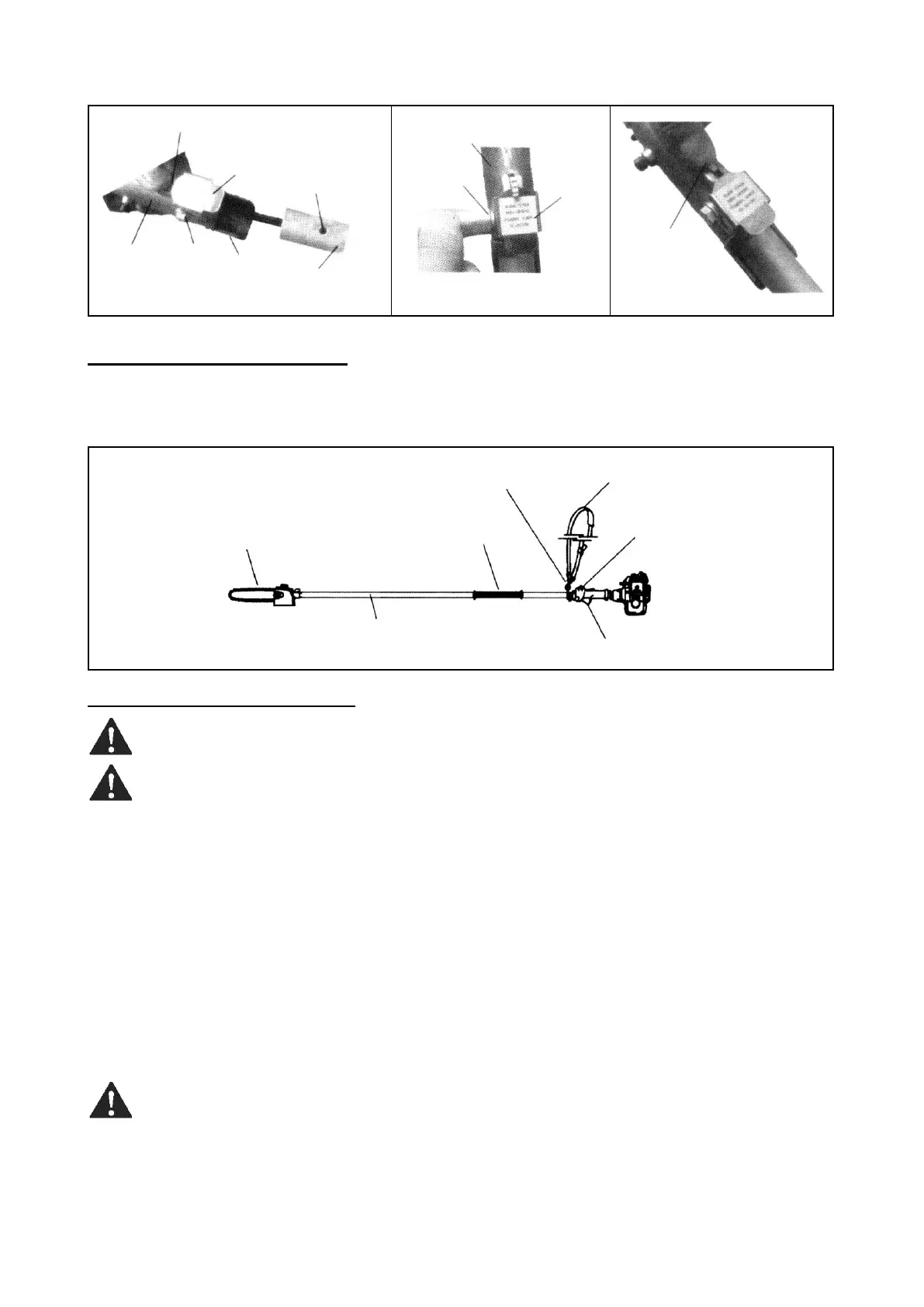

Bild 32 Bild 33 Bild 34
Bild 35
Sågsvärd och sågkedja
Handtag
Nedre rör
Gasreglage
Selens upphängare
Sele
Startkopplare
Lås
Låsskydd
Låshål
Övre rör
Kopplings-
styckets
skruv
Kopplings-
stycke
Motorhuvud/
nedre rör
Lås-
skydd
Kopplings-
styckets
skruv
Kopplingsstycke
