Kiristä kiinnike
Aseta kädensuojain siten, että terälai-
pan kärki on kolossa (kun terä on va-
rastointi/kuljetusasennossa)
Säätövipu
Kuva 49
Kuva 50
Lukon vapautin
Lukko
Kuva 51
Säätövipu
Kuva 47 Kuva 48

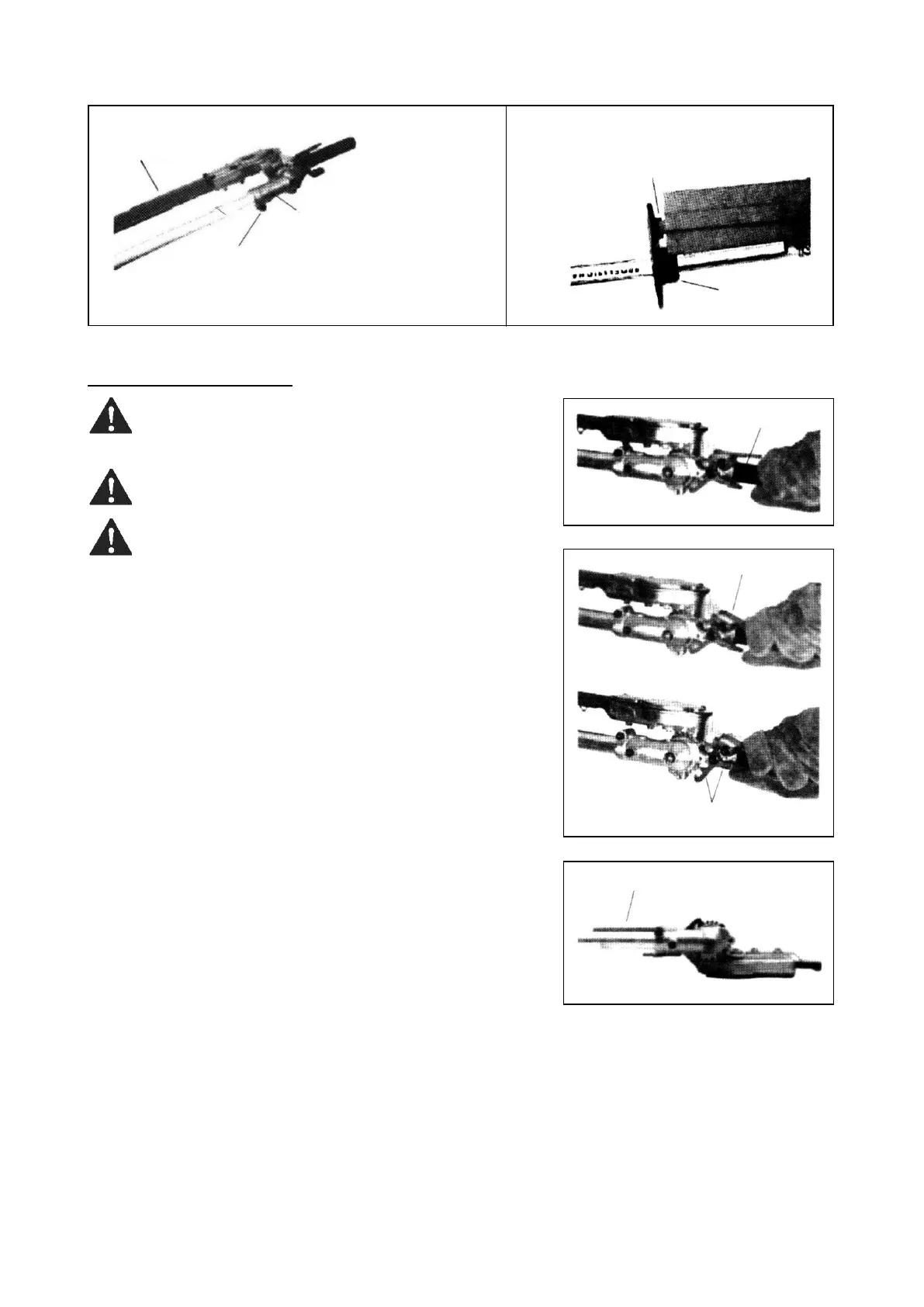

Pensasleikkurin säätäminen
VAROITUS! Leikkuuterät ovat erittäin teräviä. Älä
tartu terään käsin äläkä koskaan pyyhi terää varta-
loasi vasten.
VAROITUS! Käytä suojakäsineitä aina kun käytät
pensasleikkuria tai olet sen lähettyvillä.
VAROITUS! Älä koskaan anna moottorin olla käyn-
nissä äläkä koskaan käytä pensasleikkuria terän ol-
lessa säilytys/kuljetusasennossa.
Aseta laite tasaiselle ja vaakasuoralle alustalle moottori poltto-
ainesäiliön suojukseen nojaten. Varmista, että teränsuojus on
paikoillaan.
1. Tartu oikealla kädellä kahvaan, joka sijaitsee välittömästi
kädensuojaimen perässä, ja tartu vasemmalla kädellä te-
rässä sijaitsevaan säätövipuun. Kuva 49
HUOMIO! Lukossa on sisäinen lukko, mikä estää lukon va-
pauttamisen vahingossa.
2. Paina vasemman käden etusormella lukon vapautinta, ja
vasemman käden peukalolla lukkoa. Kuva 50
3. Pidä lukkoa pohjaanpainettuna ja käännä terää säätövivun
avulla kunnes se on suorassa ulkoputkeen nähden (käännä
180°). Kuva 51
4. Vapauta lukko ja lukon vapautin. Varmista, että lukko ja
vapautin palautuvat varmasti lukitusasentoon.
5. Poista teränsuojus terän päältä. Nyt moottori voidaan käyn-
nistää.
Teränsuojus
paikoillaan
Kiristä kiin-
nitysruuvi
viimeisenä
Kohdista ulkoputkessa ole-
van reiän kanssa ja kiristä
sitten kohdistusruuvi
